小編特意為大家整理了一套關於台式電源的選購經驗，其中包括結構與電路介紹、器件的選擇等基礎必備知識，相信大家在看完之後就能對組合台式機的選購有一定的概念了。



圖1

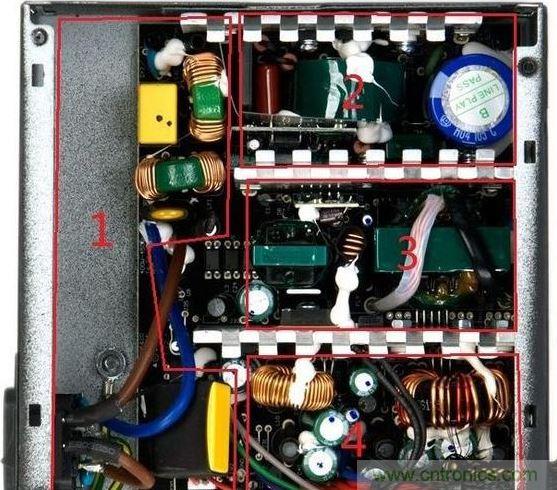

圖1是一個典型的雙管正激拓撲結構
，肖特基整流、單路磁放大穩壓，由CWT代工。1是EMI濾波電路。2主要是APFC（主動式功率因數校正）
，主要包括整流橋

、主動PFC電感和升壓電容、PWM芯片。3主要包括變壓器和磁放大電感、待機驅動芯片。4是後端整流
，二次側（輸出端）電路。兩條散熱片上
，2和3間釘著開關管

，3和4間釘著整流管。圖上沒框住的還有三顆光耦，沒特意標出的有保護電路
、輸出線材
、背部元件

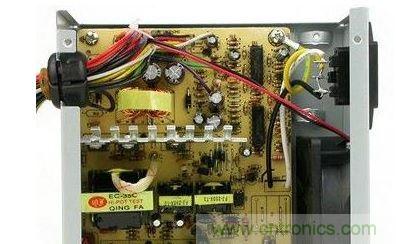

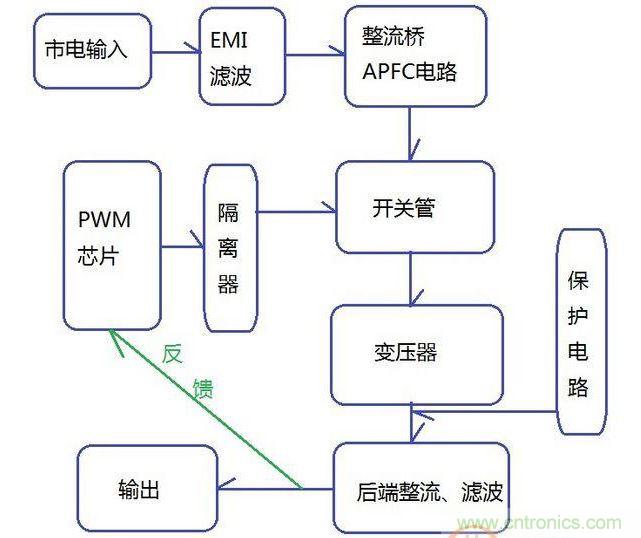

、電路板等。大體示意圖表示如圖2：

圖2



市電輸入要麼115V交流電（AC）
，要麼230V
，輸入處的開關就不說了，從EMI濾波電路開始吧。



先引用一段評測上圖2電源EMI部分的文字：“EMI濾波電路分布在從交流輸入插座到整流橋之間的PCB上，由兩顆共模電感
、三顆X電容和兩對Y電容組成。AC開關到PCBjiandelianxianheyinjiaoyongresuotaoguanbaohu
，baoxianguanweizhilishitaoresuoguanjueyuan，gongmodiangantaoshanglehenyoutezhengdehongseresuoguan
，yuanjiangenbuyongbaijiaoguding。zaigongmodianganyuX電容之間有一顆MOV被省掉了。一對Y電容被放在靠近整流橋的一側。EMI部分的用料中規中矩

，做工到位。”



要讀懂這段話，得先知道EMI濾波電路裏有什麼
，作用是什麼。



作用是消除電磁幹擾（EMI）和射頻幹擾（RFI）。EMI/RFI一是會對其他電器產生幹擾（如手機來電時電視屏幕的雪花
、音箱產生雜音），二是對電源本身不利。這部分電路也能抑製電網輸入的噪音和電壓尖刺。所以EMI濾波電路的器件分別用於消除幹擾和保護。

圖3

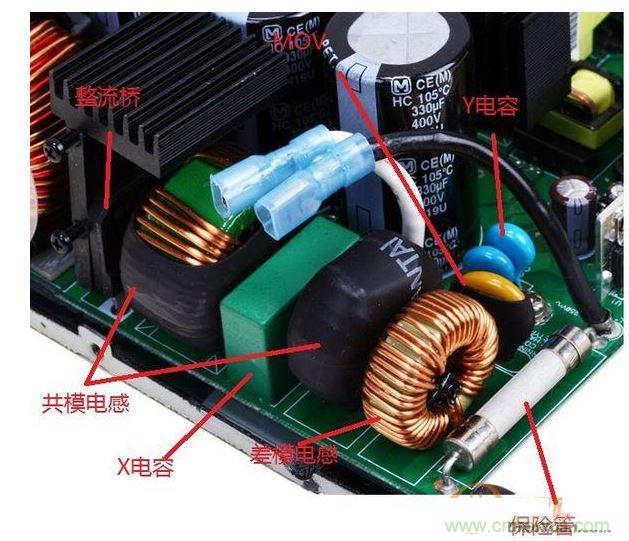

從圖3可以看到X電容、Y電容、共模電感、差模電感、保險管
、MOV。他們的分工如下：



抑製共模噪聲（CMN）：共模噪聲產生於普通電線和底線間
，也可以是來自相鄰設備的EMI/RFI幹擾。在電線中串聯共模電感，並用Y電容接通電線和地，即可抑製共模噪聲。



抑製差模噪聲（DMN）：差模噪聲產生於交流線路和中性導線中，相位相差180°，故而得名。將X電容連接在輸電線和中線間即可抑製。在輸入電流很大時
，差模噪聲也很大，此時串聯差模電感可用於高頻分流。



判斷共模電感和差模電感的目測方法：共模電感是兩組導線相反方向繞製，匝數相等，因此形態上通常“禿頂”。差模電感是一組導線繞製，因此“看不到發際線和禿頂”。



MOV和保險管：MOV即壓敏電阻
，在一定電壓範圍內電阻值改變
，用於吸收電網輸入的浪湧。保險管應該都不陌生。MOV和保險管起保護作用，不僅保護電源，也保護整個硬件係統。



一般而言，完整的EMI電路包括1-2個X電容，2個Y電容，1-2個共模電感，1個MOV，1個保險管。而向成本妥協的產品一般先拿掉MOV，電感磁芯也是可能省的地方。至於市麵上一些幾十元的貨，可能是圖4這樣的：

圖4

EMI濾波電路主體根本沒有，隻有一個保險管
、少量廉價電阻。當然這是一個被動PFC電路，電路簡單，所以寨廠毫無顧忌的省料
，連整流橋都縮成右下角的四枚黑色二極管了。

圖5

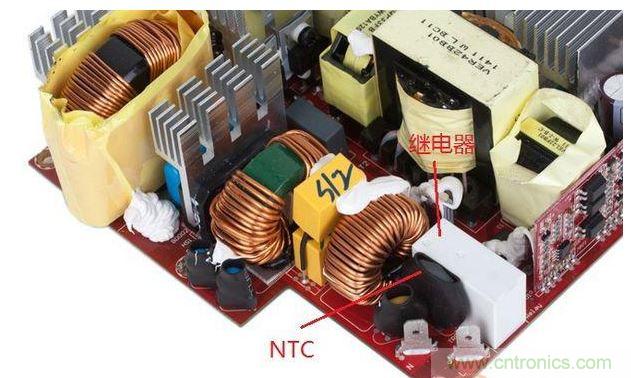

如圖5
，一些電源會安裝負溫度係數熱敏電阻（NTCThermistor）和繼電器。安裝在這裏的NTC的作用也是抑製電源接通瞬間的浪湧電流，保護電子設備。原理簡而言之就是“阻值隨溫度升高而降低”。舉個例子
，假設上圖電源的NTC在“零電流通過/零功率”狀態下的阻值為20歐，當機器冷啟動時


，瞬態電流讓NTC阻值急速下降至低於1歐
，隨著後續持續電流的輸入，NTC持續發熱，維持在低阻值
，功耗極低。



但如果反複開關機呢?對溫度敏感的NTC沒有時間冷卻
，就失去了防浪湧的功能，因此在NTC旁並聯繼電器。繼電器的作用就是在連通後將NTC從電流回路中斷開，以自我冷卻，恢複功能。



言簡意賅的總結一下，市場上入門級別的組合類台式機中多半是不會配備NTC與繼電器的，這點需要注意。也就說，如果在機箱當中發現了繼電器或者NTC，那麼就意味著這台機器是瓦數比較大的高配機型。在下一節當中
，小編將為大家帶來關於整流橋
、PFC電路等電路方麵的知識介紹。
