在電子技術中
，三極管是使用極其普遍的一種元器件
，三級管的參數與許多電參量的測量方案
、測量結果都有十分密切的關係，因此，在電子設計中
，三極管的管腳、類型的判斷和測量非常重要。本設計由於采用單片機作為中心控製單元
，故可擴展性強。比如可在本作品的基礎上增加測量三極管β值的電路


，可用數碼管顯示出β值。

　　

　　

根據目前常用三極管的類型及管腳排列方式，設計的自動判別電路包含中心控製單元
、轉換電路、檢測放大電路和顯示電路四個部分
，如圖1所示，其中用AT89C2051作為中心控製單元。

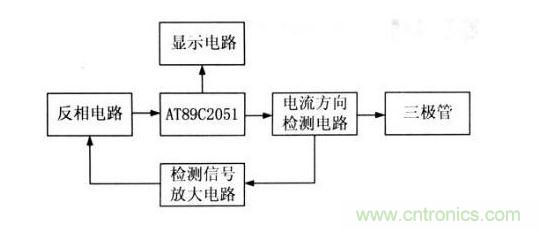

圖1 判別儀的係統方框圖

　　

　　

圖2所示為三極管管腳類型自動判別硬件電路原理圖，該硬件電路主要包括單片機AT89C2051
、反相器CD4069

、光電耦合器4N25、74LS06、74LS07、若幹電阻和電容等元器件。

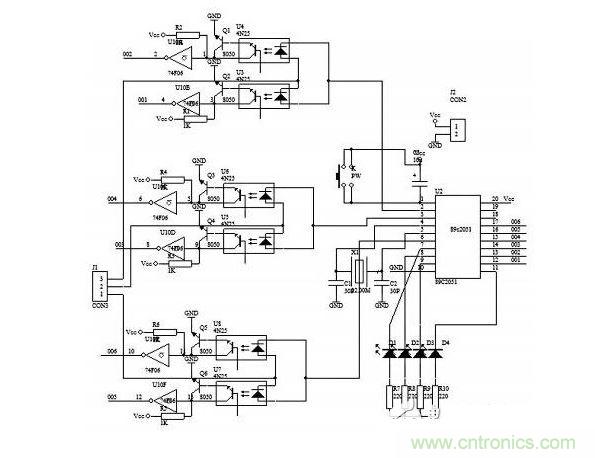

圖2判別電路原理圖

　　

首先由單片機的P3.0~P3.2口送出三位二進製碼（高低不同的電平），分別送至三極管的1、2
、3號引腳。對於不同的三極管，在單片機送出不同的編碼時，其1
、2、3號(hao)引(yin)腳(jiao)上(shang)的(de)電(dian)流(liu)方(fang)向(xiang)不(bu)同(tong)，有(you)流(liu)入(ru)和(he)流(liu)出(chu)兩(liang)種(zhong)情(qing)況(kuang)，用(yong)兩(liang)隻(zhi)光(guang)電(dian)耦(ou)合(he)器(qi)反(fan)向(xiang)並(bing)聯(lian)來(lai)檢(jian)測(ce)哪(na)個(ge)方(fang)向(xiang)上(shang)有(you)電(dian)流(liu)通(tong)過(guo)，此(ci)時(shi)三(san)位(wei)二(er)進(jin)製(zhi)碼(ma)變(bian)成(cheng)六(liu)位(wei)二(er)進(jin)製(zhi)碼(ma)。將(jiang)檢(jian)測(ce)到(dao)的(de)來(lai)自(zi)光(guang)電(dian)耦(ou)合(he)器(qi)的(de)電(dian)信(xin)號(hao)進(jin)行(xing)放(fang)大(da)，由(you)於(yu)此(ci)時(shi)輸(shu)出(chu)的(de)信(xin)號(hao)並(bing)非(fei)標(biao)準(zhun)的(de)高(gao)低(di)電(dian)平(ping)，不(bu)能(neng)直(zhi)接(jie)被(bei)單(dan)片(pian)機(ji)識(shi)別(bie)，相(xiang)位(wei)也(ye)不(bu)符(fu)合(he)要(yao)求(qiu)，故(gu)加(jia)一(yi)級(ji)反(fan)相(xiang)器(qi)CD4069進行反相，然後將反相器輸出的標準的六位二進製碼送至單片機的P1.0~P1.5口。單片機根據從P1口讀出的數據與單片機內部預先寫入的數據進行比較，當滿足相應的條件時從P3.3~P3.7口輸出檢測結果
，最後用發光二極管來顯示對應的三極管類型。

　　

測量三極管管腳的方法有多種

，其中實驗室常用的是利用萬用表和三極管各管腳的特點進行測量，但由於三極管各個引腳間的電壓

、電流關係複雜
，且三極管本身體積較小，給測量帶來很大不便，而目前市場上還沒有對三極管管腳、類型自動判別的裝置。因此，設計出一款能夠自動判別三極管管腳、類型的電路顯得尤為重要。本設計現在隻能測量常見中小功率的三極管，若加上驅動電路
、限流電路，修改部分源程序也可測量大功率三極管。
