本篇文章就對UC3842在反激開關電源當中遇到的電路設置問題進行了舉例
，並進行分析和解決。

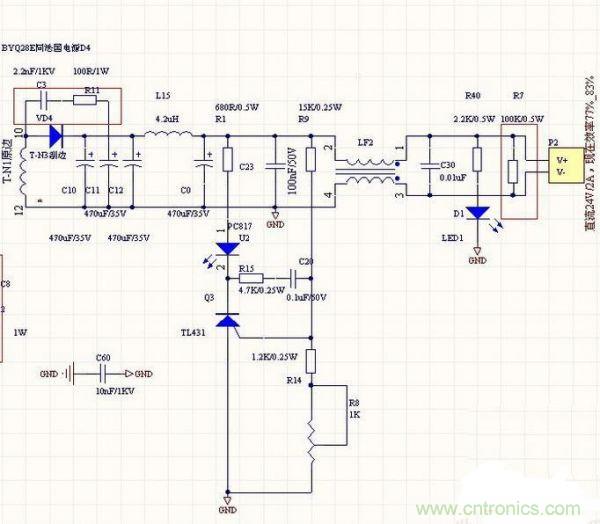

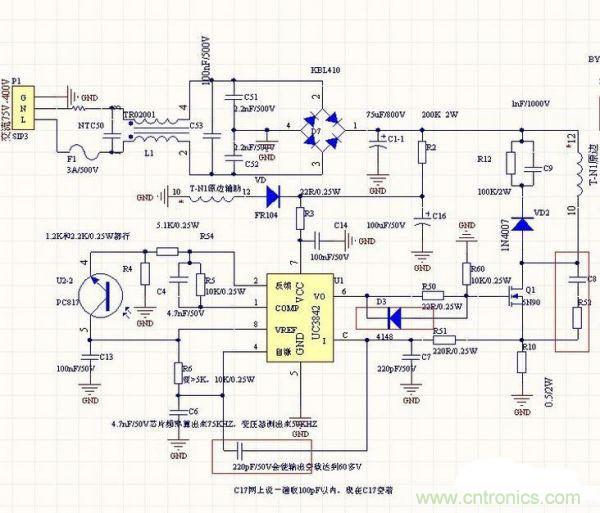

如圖1和圖2所示，這張電路原理圖本身存在問題，會導致成品不能正常運行，下麵就把出現的問題進行羅列，並逐一解決。輸入帶寬為75V-400V交流電
，輸出24V直流，電流最大2A。
[page]
按照圖1進行電路搭建之後會出現如下問題：

1、滿載輸入75V-120V交流電的時候變壓器很響，輸入120-300V交流電的時候變壓器就不會有聲音，滿載的時候220V交流輸入幾分鍾變壓器和mos管和輸出二極管都很燙(24°空調房裏麵老化)。

2、反饋應該是接在電感L15後還是應該接在前麵？

3、UC3842是否需要采取兩腳接地的方式?

4、將UC3842的3腳和4腳加一個220pf陶瓷電容後


，輸出空載和輕載時輸出電壓在幾秒內從24V上升到60V，導致電容爆炸。但是在滿載狀態下(2A電流輸出)就不會出現爆炸的情況
，原因是什麼
？

5、整流橋後的整流濾波電容取不同值為何對變壓器的噪聲有影響?

6
、電容C4在100nf的時候，輸出電壓24V電壓是幅度很大的鋸齒波形狀
，當改成4.7nf的時趨於平滑，這是什麼原因導致的?

實際上，圖1的這張電路原理圖存在比較明顯的設計問題，需要從整體角度出發進行全新的設計。下麵給出修改額幾個問題關鍵點。

1、  圖紙上的輸入電路過於簡潔，建議重新進行修改。

2、  在負四十度的工作環境下，可以將輸入電容替換成220UF/400V的電解電容。

3

、  RCD緩衝電路的參數及“容量”不足(去掉C8

、R52);----設計合理

，可以用800V的MOS

4

、  在考慮三重絕緣線和擋牆距離的前提下
，可以采用EER2828L或者是PQ3225磁芯。

5
、如果要求+75℃工作，在設計合理的情況下，MOSFET可以用800V的(7N80)
，但是MOS需要額外的驅動。

6、可以不使用UC3843而采用NCP1252，或者其他一些電流模式控製的輕載降頻芯片。這裏需要說明的是
，如果是在非常規的產品設計上使用UC3843
，是無法得到任何優勢的，並且還有可能帶來反麵的作用。比如短路

、欠壓保護
、過流保護
、軟啟動、斜率補償

、空載問題等等
，都可能是潛在的問題。

本篇文章以UC3842在反激電路中一種應用為案例，對其進行了較為全麵的分析，並對發現的問題進行了逐個分析與解決，希望通過閱讀此文，能讓大家對UC3842的應用有進一步的認識。
