今天小編為大家帶來了關於三極管開關電路的知識，對於做電路設計的工程師來說三極管可以說是天天見
，那麼其一些原理、特征、作用都是我們需要知道的

，因此小編在此為大家彙總了相關的知識和案例，來方便大家的參閱。



圖一所示是NPN三極管的共射極電路，圖二所示是它的特性曲線圖
，圖中它有3 種工作區域：截止區(Cutoff Region)、線性區 (Active Region)
、飽和區(Saturation Region)。三極管是以B極電流IB作為輸入
，操控整個三極管的工作狀態。若三極管是在截止區
，IB趨近於0(VBE亦趨近於0)
，C極與E極間約呈斷路狀態，IC=0
，VCE=VCC。若三極管是在線性區，B-E接麵為順向偏壓，B-C接麵為逆向偏壓
，IB的值適中 (VBE=0.7V)， IC=h F E I B 呈比例放大，Vce=Vcc-Rc Ic=Vcc-Rc hFE IB可被IB操控。若三極管在飽和區，IB很大，VBE=0.8V
，VCE=0.2V，VBC=0.6V，B-C與B-E兩接麵均為正向偏壓，C-E間等同於一個帶有0.2V電位落差的通路，可得Ic=(Vcc-0.2)/Rc
，Ic與IB無關了
，因此時的IB大過線性放大區的IB值，Ic<hFE IB是必然的。三極管在截止態時C-E間如同斷路，在飽和態時C-E間如同通路(帶有0.2V電位降)
，因此可以作為開關。控製此開關的是IB，也可以用VBB作為控製的輸入訊號。圖三、四分別顯示三極管開關的通路、斷路狀態，及其對應的等效電路。

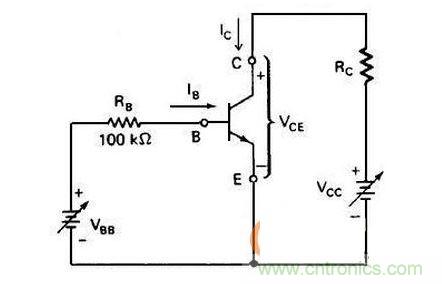

圖1 NPN 三極管共射極電路

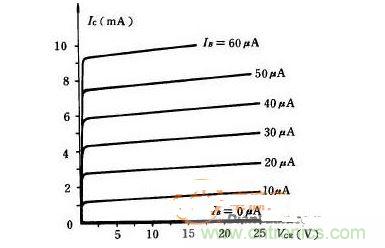

圖2 共射極電路輸出特性曲

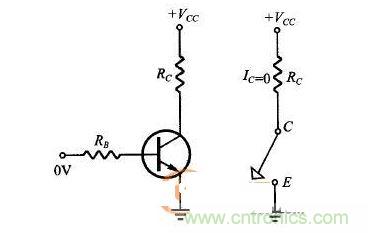

圖3 截止態如同斷路線圖

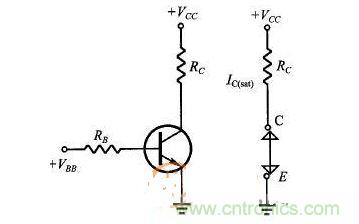

圖4 飽和態如同通路





簡單三極管開關：電路如圖5
，電阻RC是LED限流用電阻，以防止電壓過高燒壞LED(發光二極管)，將輸入信號VIN從0調到最大 (等分為約20 個間隔)
，觀察並記錄對的VOUT以及LED的亮度。當三極管開關為斷路時，VOUT=VCC=12V，LED不亮。當三極管開關通路時，VOUT=0.2V ，LED會亮。改良三極管開關：yinweisanjiguanyoujiezhiquguodudaobaohequxujingguoxianxingqu
，kaiguandexiaoguobuhuiyoumingquedejiexian。weishisanjiguankaiguandexiaoguomingque，kechuanjieliangsanjiguan
，dianlurutuliu。tongyangjiangshuruxinhaoVIN從0調到最大(等分為約20個間隔)

，觀察並記錄對應的VOUT以及LED的亮度。

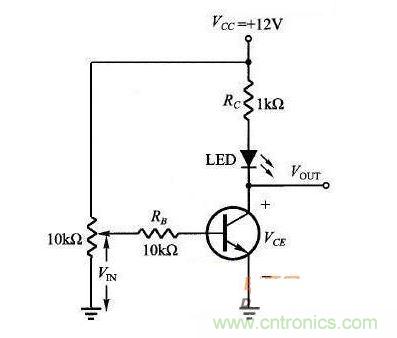

圖5 簡單開關三極管電路圖

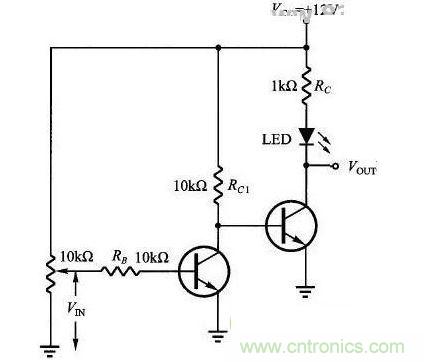

圖6 改良三極管開關電路-達林頓電路圖



以(yi)上(shang)圖(tu)可(ke)以(yi)看(kan)出(chu)幾(ji)乎(hu)任(ren)何(he)一(yi)種(zhong)型(xing)號(hao)三(san)極(ji)管(guan)都(dou)可(ke)一(yi)做(zuo)為(wei)電(dian)子(zi)開(kai)關(guan)來(lai)使(shi)用(yong)
，如(ru)果(guo)條(tiao)件(jian)允(yun)許(xu)也(ye)可(ke)用(yong)來(lai)控(kong)製(zhi)加(jia)熱(re)設(she)備(bei)。可(ke)見(jian)開(kai)關(guan)三(san)極(ji)管(guan)隻(zhi)是(shi)一(yi)個(ge)籠(long)統(tong)的(de)概(gai)念(nian)
，不(bu)過(guo)市(shi)麵(mian)上(shang)也(ye)有(you)少(shao)數(shu)的(de)專(zhuan)用(yong)開(kai)關(guan)三(san)極(ji)管(guan)出(chu)售(shou)。
