區qu別bie於yu普pu通tong逆ni變bian器qi

，高gao頻pin逆ni變bian電dian源yuan在zai進jin行xing電dian流liu轉zhuan換huan的de同tong時shi，會hui將jiang低di壓ya電dian轉zhuan變bian為wei高gao頻pin的de低di壓ya交jiao流liu電dian。由you於yu采cai用yong了le高gao頻pin磁ci芯xin材cai料liao，所suo以yi高gao頻pin逆ni變bian電dian源yuan能neng很hen大da程cheng度du上shang提ti高gao電dian路lu的de功gong率lv密mi度du。在zai高gao頻pin逆ni變bian電dian源yuan中zhong
，後hou級ji電dian路lu是shi一yi種zhong被bei設she計ji者zhe們men孰shu知zhi的de電dian路lu，其qi功gong能neng主zhu要yao是shi進jin行xing放fang大da和he增zeng強qiang。



本篇文章就將介紹高頻逆變器中的後級電路
，結合電路圖進行原理的分析和講解。

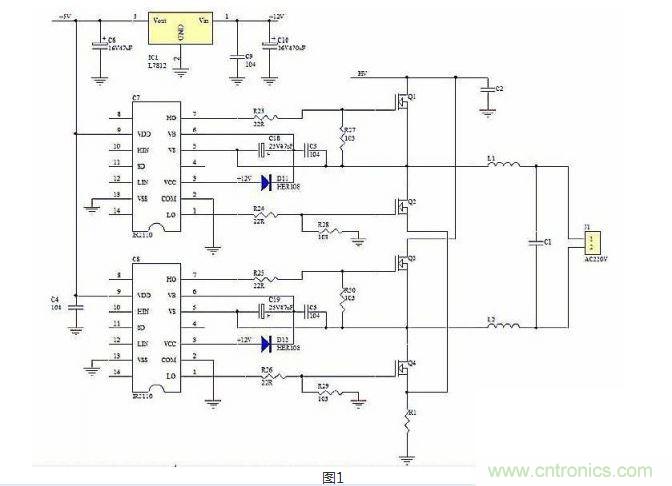

圖1





很多人在使用IR2110推動全橋MOSshihuibiandefeichangbuwending，jingchangmomingqimiaodizhaguan
，wangwangzaidiyashiyanshihaohaode
，muxiandianyayitiaogaojiuzhale
，zhequeshishigelingrenfeichangtoutengdewenti。zhelijiuxianlaifenxiyixiaMOS管GD結電容
，也叫米勒電容對半橋上下兩管開關的影響。供分析的電路如下：

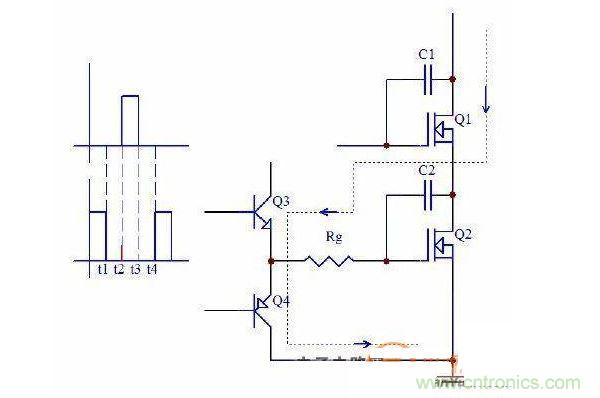

圖2



圖2中C1、C2分別是Q1、Q2的GD結電容，左邊上下兩個波形分別是Q1、Q2的柵極驅動波形。先從t1-t2死區時刻開始分析
，從圖2中可以看出這段時間為死區時間，也就是說這段時間內兩管都不導通，半橋中點電壓為母線電壓的一半，也就是說C1,C2充電也是母線電壓的一半。當驅動信號運行到t2時刻時，Q1的柵極變為高電平
，Q1開始導通

，半橋中點的電位急劇上升，C2通過母線電壓充電，充電電流通過驅動電阻Rg和驅動電路放電管Q4
，這個充電電流會在驅動電阻Rg和驅動電路放電管Q4上產生一個毛刺電壓
，請看圖中t2時刻那條紅色的豎線。如果這個毛刺電壓的幅值超過了Q2的開啟電壓Qth，banqiaodeshangxialiangguanjiugongtongle。youshihoushangxialiangguanqingweigongtongbingbuyidinghuizhaguan，danhuizaochenggonglvguanfare
，zaimuxianshangyongshiboqiguanchayehuikandaohenmingxiandeganraomaoci。zhiyougongtongbijiaoyanzhongdeshihoucaihuizhaguan。haiyouyigetexingjiushimuxiandianyayuegaomaocidianyayeyuegao

，yeyuehuiyinqizhaguan。



大家知道了這個毛刺電壓產生的原理，下麵就說一說問題的解決，主要有三種解決方法：



1

、采用柵極有源鉗位電路。可以在MOS管的柵極直接用一個低阻的MOS管下拉
，讓它在死區時導通；



2
、采用RC或RCD吸收電路；



3

、柵極加負壓關斷，這是效果最好的辦法
，它可以通過電平平移使毛刺電壓平移到源極電平以下，但電路比較複雜；



IR2110是IR公司早期推出的半橋驅動器，具有功耗小

，電路簡單，開關速度快等優點，廣泛應用於逆變器的全橋驅動中。對於DIP16封裝的IR2110在正弦波逆變器的應用中主要應注意以下幾點：

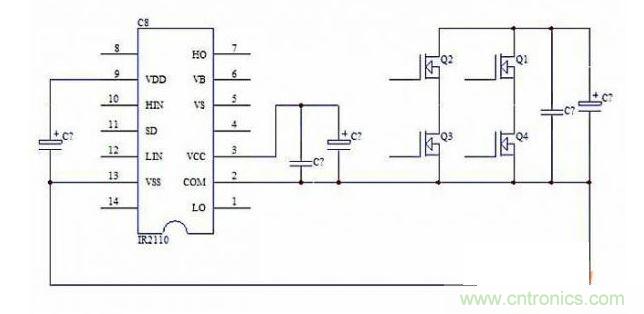

圖3


1、13腳的邏輯地和2腳的驅動地在布線時要分開來走
，邏輯地一般要接到5V濾波電容的負端，再到高壓濾波電容的負端，驅動地一般要接到12-15V驅動電源的濾波電容的負端，再到兩個低端高壓MOS管中較遠的那個MOS的源極。如圖3所示。



2
、在正弦波逆變器中因為載波的頻率較高，母線電壓也較高
，自舉二極管要使用高頻高壓的二極管。因為載波占空比接近100%，自舉電容的容量要按照基波計算
，一般需要取到47-100uF，最好並一個小的高頻電容。





要準確計算正弦波逆變器LC濾波器的參數確實是件繁瑣的事，這裏介紹一套近似的簡便計算方法，在實際的檢驗中也證明是可行的。SPWM的濾波電感和正激類的開關電源的輸出濾波電感類似
，隻是SPWMdemaikuanshibianhuade

，lvbohoudedianyashizhengxianbobushizhiliudianya。ruguozaibangezhengxianzhouqineiandianganwenbodianliuzuidadeyidianlaijisuanshikexingde。xiamianyishuchu1000W220V正弦波逆變器為例進行LC濾波器的參數的計算，先引入以下幾個物理量：



Udc：輸入逆變H橋的電壓

，變化範圍約為320V-420V；



Uo：輸出電壓
，0-311V變化

，有效值為220V
；



D：SPWM載波的占空比

，是按正弦規律不斷變化的；



fsw：SPWM的開關頻率，以20kHz為例；



Io：輸出電流，電感的峰值電流約為1.4Io；



Ton：開關管的導通時間
，實際是按正弦規律不斷變化的；



L：LC濾波器所需的電感量；



R：逆變器的負載電阻；



於是有：



L=（Udc-Uo）Ton/（1.4Io）（1）



D=Uo/Udc（2）



Ton=D/fsw=Uo/（Udc*fsw）（3）



Io=Uo/R（4）



綜合（1）、（3）、（4）有：



L=（Udc-Uo）*Uo/（1.4Io*Udc*fsw）=R（1-Uo/Udc）/（1.4fsw）



例如
，一台輸出功率1000W的逆變器，假設最小負載為滿載的15%則,R=220*220/（1000*15%）=323Ω



從L=R（1-Uo/Udc）/（1.4fsw）可以看出，Uo=Udc的瞬間L=0，不需要電感。Uo越小需要的L越大我們可以折中取當Uo=0.5Udc時的L=323*（1-0.5）/（1.4*20000）=5.8mH這個值是按照輸出15%Io時電感電流依然連續計算的

，所以比較大
，可以根據逆變器的最小負載修正
，如最小負載是半載500W
，L隻要1.7mH了。



確定了濾波電感我們就可以確定濾波電容C了
，濾波電容C的確定相對就比較容易

，基本就按濾波器的截止頻率為基波的5-10倍計算就可以了。其計算公式為：
