不管是新手還是電源老手，肯定都對UC3842並不陌生，這款芯片由於管腳少，外圍電路簡單，被大量應用在電子電路設計當中。由於應用量比較大，網絡上關於UC3842資料呈現多且零散的形式
，在本篇文章當中小編將對有關UC3842的一些基礎知識進行彙總
，方便新手們查閱和學習。

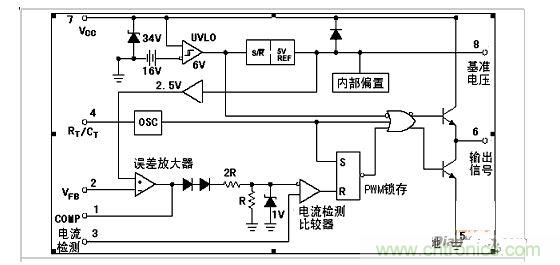

如圖1所示，UC3842采用固定工作頻率脈衝寬度可控調製方式，共有8個引腳
，各腳功能如下：1腳是誤差放大器的輸出端，外接阻容元件用於改善誤差放大器的增益和頻率特性;2腳是反饋電壓輸入端
，此腳電壓與誤差放大器同相端的2.5V基準電壓進行比較，產生誤差電壓
，從而控製脈衝寬度。3腳為電流檢測輸入端

，當檢測電壓超過1V時縮小脈衝寬度使電源處於間歇工作狀態。4腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.8/(RT×CT)。5腳為公共地端;6腳為推挽輸出端
，內部為圖騰柱式，上升、下降時間僅為50ns驅動能力為±1A。7腳是直流電源供電端，具有欠
、過壓鎖定功能，芯片功耗為15mW;8腳為5V基準電壓輸出端，有50mA的負載能力。

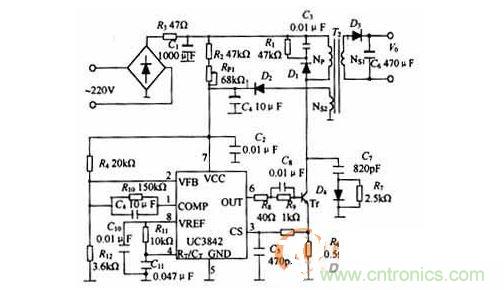

圖2 用UC3842驅動開關電源構成開關電源的原理圖



220V市電由C1
、L1濾除電磁幹擾
，負溫度係數的熱敏電阻Rt1限流，再經VC整流、C2濾波
，電阻R1
、電位器RP1降壓後加到UC3842的供電端(7腳)
，為UC3842提供啟動電壓
，電路啟動後變壓器的付繞組③④的整流濾波電壓一方麵為UC3842提供正常工作電壓，另一方麵經R3、R4分壓加到誤差放大器的反相輸入端2腳，為UC3842提供負反饋電壓
，其規律是此腳電壓越高驅動脈衝的占空比越小，以此穩定輸出電壓。4腳和8腳外接的R6、C8決定了振蕩頻率，其振蕩頻率的最大值可達500KHz。R5
、C6用於改善增益和頻率特性。6腳輸出的方波信號經R7
、R8分壓後驅動MOSFEF功率管
，變壓器原邊繞組①②的能量傳遞到付邊各繞組
，經整流濾波後輸出各數值不同的直流電壓供負載使用。電阻R10用於電流檢測，經R9

、C9濾濾後送入UC3842的3腳形成電流反饋環.所以由UC3842構成的電源是雙閉環控製係統，電壓穩定度非常高
，當UC3842的3腳電壓高於1V時振蕩器停振，保護功率管不至於過流而損壞。

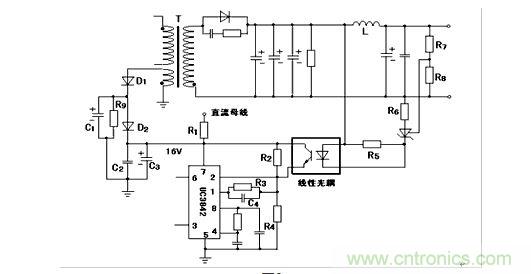

其中：R2改為100K。



采用線性光耦改變誤差放大器的輸入誤差電壓。



其實很多彩色顯示器不開機指示燈不亮的故障，都是UC3842
、場效應開關管損壞的問題
，要注意UC3842第3腳(電流檢測腳)的外接1K電阻是否變大，否則均會燒毀。



1腳：誤差放大輸出
，約2.5V；



2腳：電壓反饋，約2.51V；



3腳：電流檢測，小於1V；



4腳：定時阻容元件

，約2V
；



5腳：接地
；



6腳：脈衝輸出，0-15V方波；



7腳：電源，約15V；



8腳：基準電壓
，5V

；



維修用UC3842組成的微機(彩顯或ATX)開關電源過程中，要先將功率管拆掉，通電後測7腳和8腳應有波動電壓。或不用本機電源而在7腳外接15V電源(秘訣：這時應將原機的供電濾波電容C4也一並斷開

，切記)，7腳有15V，8腳有5V電，4腳有三角波，6腳有方波輸出
，則說明UC3842及外圍元件是好的。如果隻接7腳15V和5腳地
，8腳有5V的話，一般UC3842就無問題。這時應重點檢查功率管和電源負載。
