純幹貨分享:解析上拉電阻故障案例
發布時間:2015-05-15 責任編輯:echolady
【導讀】很(hen)多(duo)工(gong)程(cheng)師(shi)對(dui)於(yu)比(bi)較(jiao)器(qi)的(de)電(dian)阻(zu)處(chu)理(li)都(dou)有(you)獨(du)到(dao)的(de)見(jian)解(jie),本(ben)文(wen)就(jiu)由(you)牛(niu)人(ren)為(wei)我(wo)們(men)現(xian)場(chang)深(shen)度(du)解(jie)析(xi)比(bi)較(jiao)器(qi)的(de)故(gu)障(zhang)案(an)例(li),看(kan)看(kan)工(gong)程(cheng)師(shi)是(shi)怎(zen)樣(yang)排(pai)除(chu)上(shang)拉(la)電(dian)阻(zu)的(de)故(gu)障(zhang)的(de)。同(tong)時(shi)也(ye)希(xi)望(wang)新(xin)手(shou)以(yi)後(hou)能(neng)夠(gou)對(dui)類(lei)似(si)的(de)故(gu)障(zhang)事(shi)件(jian)學(xue)以(yi)致(zhi)用(yong)。
案例基本情況

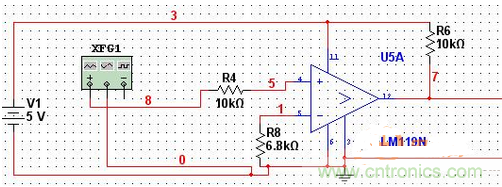

在這個案例中,比較器接上拉電阻之後,出現了電壓輸出故障。比較器保持高電平輸出的情況下,有無輸入都顯示電壓為5V直流。然而使用仿真軟件測試時,卻可以正常輸出,無法摸清問題出現在哪裏。該案例電路圖如下:

通過對該電路圖的分析,判斷電路設計可能存在兩個問題:
1、輸入電壓頻率過高。由於比較器的輸出翻轉需要時間,出現誤差在所難免。
2、電(dian)阻(zu)設(she)置(zhi)不(bu)合(he)理(li)。從(cong)圖(tu)紙(zhi)中(zhong)我(wo)們(men)可(ke)以(yi)看(kan)到(dao),該(gai)比(bi)較(jiao)器(qi)隻(zhi)接(jie)了(le)一(yi)個(ge)單(dan)電(dian)源(yuan),而(er)負(fu)輸(shu)入(ru)端(duan)是(shi)接(jie)地(di)的(de)。電(dian)源(yuan)接(jie)地(di)往(wang)往(wang)會(hui)導(dao)致(zhi)電(dian)壓(ya)輸(shu)出(chu)差(cha)值(zhi)需(xu)求(qiu)較(jiao)大(da)。因(yin)此(ci)圖(tu)中(zhong)R8與電源的接口處,需要增加一個新電阻,形成分壓電路。
解決方案
想要讓比較器完成可靠翻轉,正負輸入端就需要人工設置幾mV的微小電壓差。從上文中電路圖的設計情況來看,負輸入端要與正輸入端保持電壓差,必須輸入一個幾mV甚至是1個參考電壓左右的正電壓值。通常情況下這個範圍會比正負電源的範圍小,可以先從1參考電壓開始增加,逐步調試。
最終結果
經過精密測試後,給比較器增加1參考電壓,順利的解決了電壓輸出故障問題。
編者按:在發現輸出電壓值不正常之後,工程師需要結合電路圖、上拉電阻數值設置、具體的輸入、輸出電壓情況等,進行全麵分析,例如是否接地、電阻設置是否合理等都是需要進行全麵檢查的方向。
