zuijinxianxialaile，zuobaohutiaoshiqianyaguoya，haiyouceshixinjishiyaoshiyouyigeketiaodianyuanhuifangbianhenduo。kaiguandianyuanyizhibushihenfangxin，wenbodapayouganrao。yiqianshiyongyongLM317zuodewenyaketiao，youyumeiyouguoliutiaojiehebaohuyongqilaixinliyebuwendang。suoyiyizhixiangzuoyigeketiaohengliudianyuan，yiqianyehualebanzizhunbeilehaochangshijian，youyushiqingmangjiucigexiale。xianzaizhongxinkaishi！



在網上留意了很久

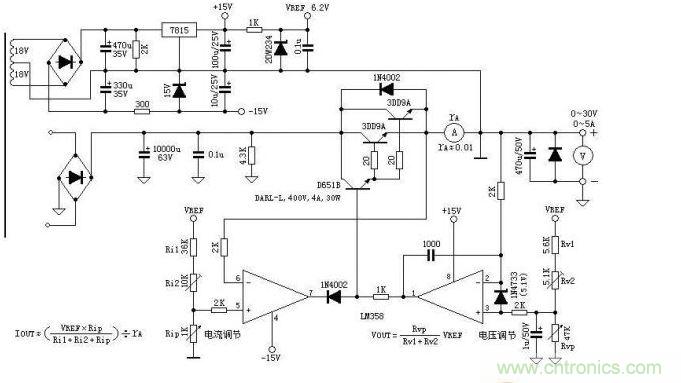

，選擇了一款經典電路：

這圖不錯，還帶了計算公式。我對這個圖也作了改動：



1.輔助電源用+-12V，用7812和7912



2.舍棄6.2V基準電壓
，采用更穩定的TL431的2.5V基準電壓



3.采用常用元件代替不常用的元件。D651B用13005

，3DD9A用2SC5200
，或是2N3055



4.由於基準電壓的改變，調節部分也作了相應改動電壓調節電位器用10K
，運放2
、3腳電壓鉗位5.1V穩壓管，改為0.7V正反並4148



5.恒流部分7腳的二極管采用發光二極管來顯示過恒流狀態，這樣很直觀。在調試調壓部分時先不裝這個發光二極管以便調節電壓



6.運放采用TL082，不要問為什麼。我也是在網上看到別人說082要比358好
，究竟怎麼回事我也不驗證了。留給大驗證！

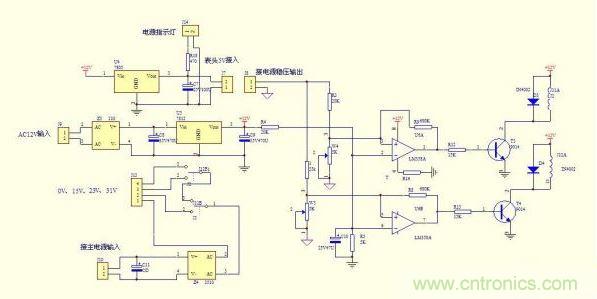

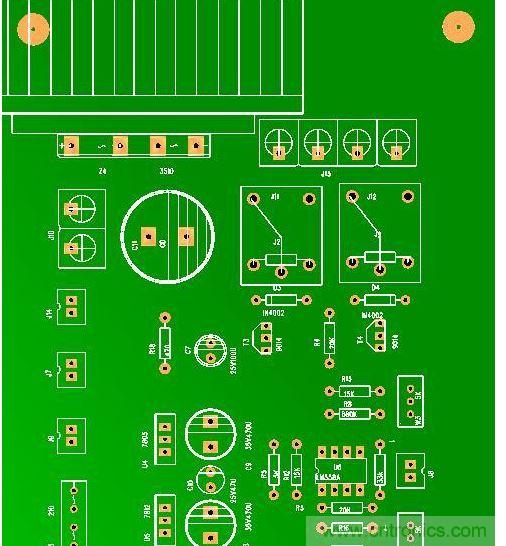

7.增加電壓跟隨切換電路來提高效率，減少發熱損耗

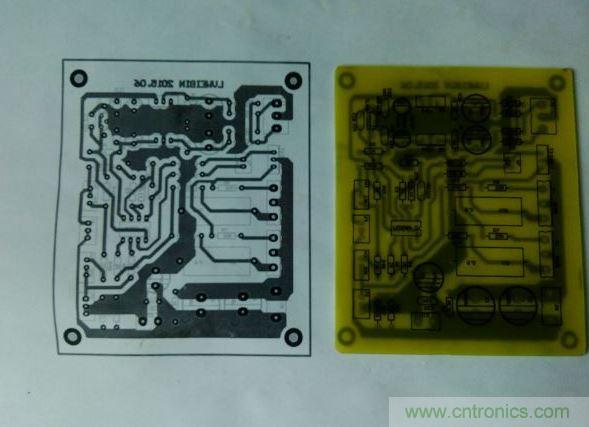

先畫板子
，熱轉印，腐蝕
、洗板、鑽孔、上鬆香過程辛苦....

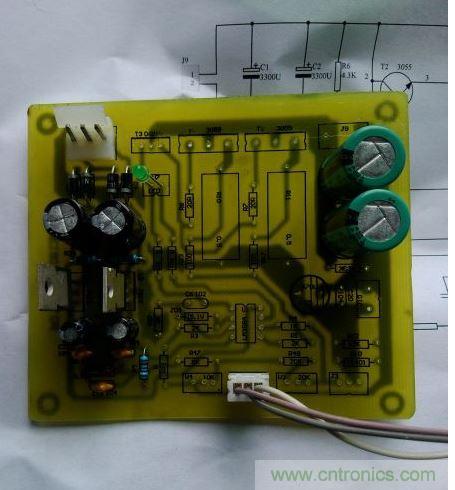

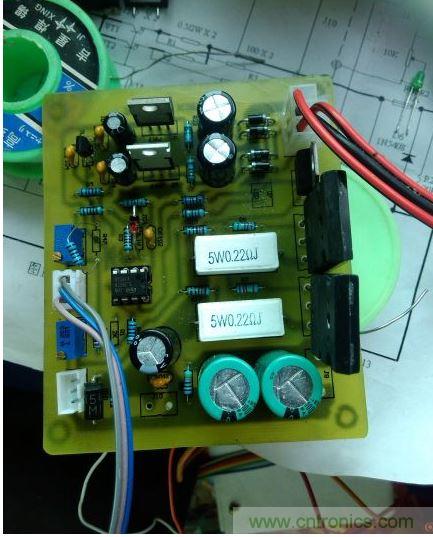

安裝完畢

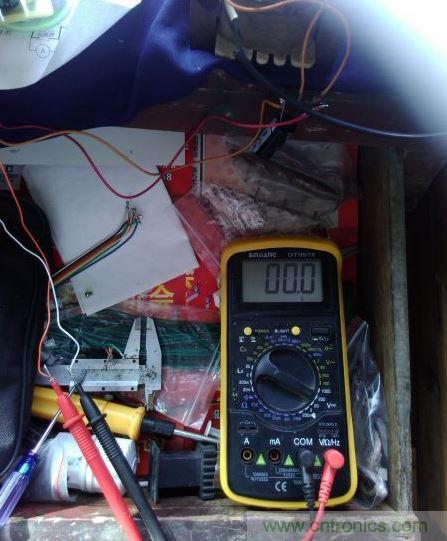

開始調試，0V起調

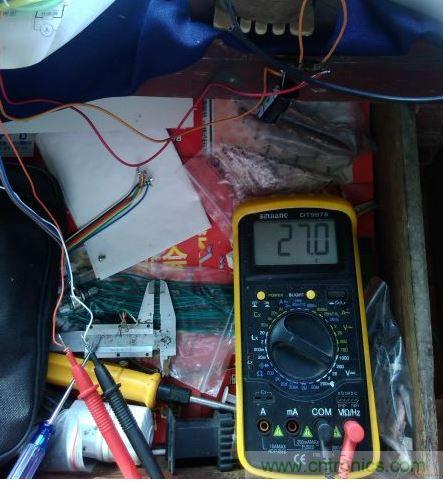

最高電壓隻能調到27V

因為這個變壓器是以前做工頻逆變器用的好象是交流雙10V的樣子

，整流後隻有27V。

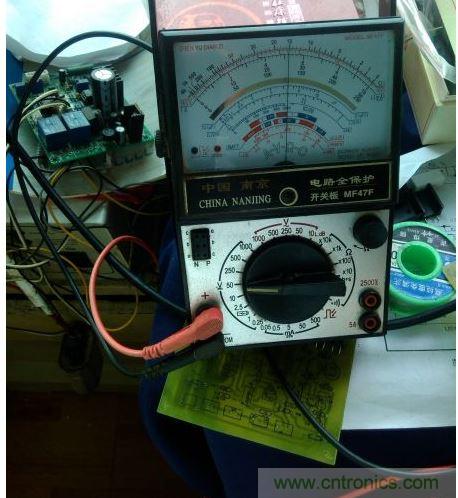

電流調試
，比較不順利。過流顯示發光二極亮時，電壓不降反升，測5腳6腳(jiao)電(dian)壓(ya)在(zai)正(zheng)常(chang)值(zhi)內(nei)。後(hou)來(lai)坐(zuo)下(xia)靜(jing)靜(jing)一(yi)想(xiang)，可(ke)能(neng)是(shi)發(fa)光(guang)二(er)極(ji)管(guan)損(sun)壞(huai)或(huo)是(shi)裝(zhuang)反(fan)了(le)。果(guo)不(bu)其(qi)然(ran)是(shi)發(fa)光(guang)二(er)極(ji)管(guan)裝(zhuang)反(fan)了(le)。更(geng)正(zheng)後(hou)
，電(dian)流(liu)粗(cu)調(tiao)正(zheng)常(chang)。由(you)於(yu)買(mai)的(de)表(biao)頭(tou)都(dou)沒(mei)有(you)回(hui)，先(xian)隻(zhi)能(neng)粗(cu)調(tiao)了(le)

，要(yao)精(jing)調(tiao)得(de)等(deng)大(da)功(gong)率(lv)負(fu)載(zai)和(he)電(dian)流(liu)表(biao)才(cai)行(xing)。

後來又有重大發現：電壓小數點後會慢慢向下跳動0.3-0.5V的樣子，換基準、換IC依然如此。後來，用熱風機吹吹發現又向上跑動0.7V-0.8V。不敢再靠近吹了，怕把電路吹壞了。用紙把各功能區分開吹
，鎖定在基準電後的分壓上拉電阻的問題，甚至用手摸都能有跳動。靠！...這是溫敏電阻的節奏。這個1/4W金膜電阻真是不行。看來想要穩壓精度要關照到各個細節，這點挺關鍵！



我自已畫的圖算的參數，大家看看電路和參數有沒有問題，歡迎提出建議！
