首先要為大家介紹的是6脈衝可控矽整流器的運行工作原理。這裏所謂的6脈衝，指的是以6個可控矽組成的全橋整流

，由於有6個開關脈衝對6個可控矽分別控製

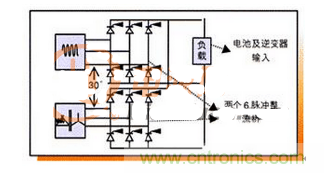

，所以我們一般稱之為6脈衝整流。這種6脈衝整流器的基礎結構如圖1所示。




這裏我們以圖1所示的6脈(mai)衝(chong)整(zheng)流(liu)器(qi)運(yun)行(xing)結(jie)構(gou)為(wei)基(ji)礎(chu)，來(lai)對(dui)它(ta)的(de)運(yun)行(xing)特(te)點(dian)進(jin)行(xing)簡(jian)要(yao)分(fen)析(xi)。我(wo)們(men)暫(zan)時(shi)忽(hu)略(lve)三(san)相(xiang)橋(qiao)式(shi)可(ke)控(kong)矽(gui)整(zheng)流(liu)電(dian)路(lu)換(huan)相(xiang)過(guo)程(cheng)和(he)電(dian)流(liu)脈(mai)動(dong)，假(jia)定(ding)交(jiao)流(liu)側(ce)電(dian)抗(kang)為(wei)零(ling)，直(zhi)流(liu)電(dian)感(gan)為(wei)無(wu)窮(qiong)大(da)，延(yan)遲(chi)觸(chu)發(fa)角(jiao)a為零，則交流側電流傅裏葉級數展開可以計公式為：

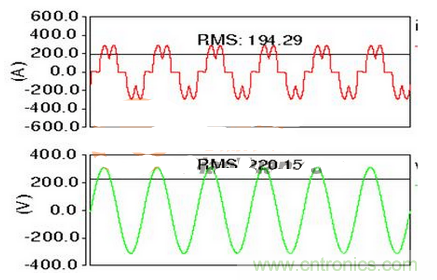

由上文中的公式，我們可以得出以下一個結論
，那就是在6脈衝整流器的電流中


，含6K（k為正整數）次諧波，即5、7
、11、13...等各次諧波
，各次諧波的有效值與諧波次數成反比，且與基波有效值的比值為諧波次數的倒數。


依據對上文中兩個公式的計算

，我們可以得出結論，那就是在12脈衝可控矽整流器運行過程中
，兩個整流橋產生的5、7、17、19
、...次諧波相互抵消，注入電網的隻有12k次諧波，即11
、13
、23、25等各次諧波，且其有效值與與諧波次數成反比，而與基波有效值的比值為諧波次數的倒數。


在這種12脈衝的可控矽整流器運行過程中，其本身橋1的網側電流傅立葉級數展開可得出公式為：

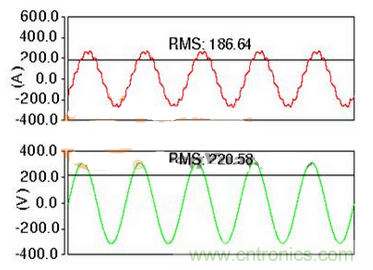

由此可見，在12脈衝的可控矽整流器運行過程中，兩個整流橋產生的5
、7
、17、19

、...次諧波相互抵消，注入電網的隻有12k（k為正整數）次諧波
，即11、13、23、25等各次諧波
，且其有效值與與諧波次數成反比
，而與基波有效值的比值為諧波次數的倒數。


以上就是本文針對兩種可控矽整流器的運行原理
，所進行的簡要分析和介紹

，希望能夠對各位工程師的研發設計工作有所幫助。
