電dian路lu輸shu入ru電dian壓ya過guo低di，會hui使shi得de電dian路lu不bu正zheng常chang。長chang時shi間jian工gong作zuo在zai低di輸shu入ru電dian壓ya情qing況kuang下xia，電dian路lu的de壽shou命ming也ye會hui有you極ji大da的de影ying響xiang。想xiang要yao在zai設she計ji電dian路lu時shi避bi開kai這zhe個ge問wen題ti，需xu要yao了le解jie導dao致zhi電dian源yuan模mo塊kuai輸shu出chu電dian壓ya變bian低di的de原yuan因yin。



電源模塊輸出電壓低的原因有很多，常見原因有以下幾種。







E2405UHBD-30W電源模塊特性：

輸入電壓範圍9V~36V；

輸出電壓5V；

輸出電流6A。

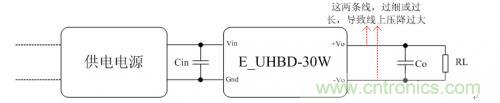

根據數據手冊要求連接E2405UHBD-30W電源模塊外圍電路，負載使用電子負載儀加滿載，供電電源使用可編程直流電源。模塊上電
，電子負載儀上顯示的電壓值不是5.0V，而是4.7V
，然而在測量電源模塊輸出引腳兩端的電壓值是5.0V。什麼原因呢？E2405UHBD-30W模塊滿載時
，輸出電流有6A，而模塊引腳到負載儀端口之間的連接線太長了
，使得連接線的阻抗值大。如果阻抗為0.05歐姆
，那麼連接線上的電壓差為0.05Ω*6A=0.3V，這個就是模塊輸出引腳到負載儀端口的壓差。







ZY1205FKES-3W電源模塊特性：

輸入電壓12V，±10%的波動範圍；

輸出電壓5V，輸出非穩壓

輸出電流600mA。

適用於輸入電壓波形範圍小於10%且對電壓精度要求不高的場合。



AC-DC電源模塊輸出電壓為12V
，最大輸出電壓精度為±3%，那麼輸出電壓範圍是11.64V~12.36V。而二極管D1使用1N4148，正向導通壓降為0.7V
，那麼ZY1205FKES-3W模塊實際輸入電壓的範圍隻有為10.94V~11.66V，這個電壓範圍還是在ZY1205FKES-3W模塊的輸入電壓範圍內，模塊可以正常工作
，隻是輸出電壓會較低。



以前有客戶也是上麵的這種情況
，當時實測ZY1205FKES-3W輸出電壓是4.65V，客戶想要輸出電壓高一點，我們給了兩點建議：



（1）客戶換一個正向導通壓降小的防反接二極管
；



（2）適當的將AC-DC電源模塊的輸出電壓調高一點。



（3）如果對電壓精度要求高的場合，建議將ZY1205FKES-3W換成ZY1205WRBCS-3W寬電壓輸入穩壓輸出的模塊。



下麵以E0505FKS-1W產品為例，輸出過載的情況。

E0505FKS-1W電源模塊特性：

輸入電壓5V

，±10%的波動範圍；

輸出電壓5V，輸出非穩壓
；

輸出電流200mA
，可持續短路保護。



E0505FKS-1W模塊在200mA負載電流時
，輸出電壓為4.82V，當負載電流增大到300mA時，輸出電壓隻有4.5V了。300mA負載電流使得E0505FKS-1W模塊工作在過載狀態，長時間過載會影響模塊的壽命。對於這種情況
，我們隻能換輸出功率更大一些的電源模塊
，例如E0505FKS-2W。



shangmiansanzhongbutongtexingdedianyuanmokuaijiandanshuominglesanzhongdianyuanmokuaishuchudianyadideyuanyin
，danshizaishijiyingyongzhong，daozhimokuaishuchudianyadideyuanyinyouhenduo。yudaozhezhongqingkuang，xianjianzhamokuaishurushuchuyinjiaoliangduandedianyazhi，ruguoshurushuchudianyazhengchang，zaijianzhafuzaidianliudaxiao。
