采用石墨散熱的紫米5000mAh雙向快充電源拆解
發布時間：2016-05-12 責任編輯：wenwei
【導讀】近期，小米移動電源新品頻發，均是雙向快充產品，除了小米10000mAh高配版，小米旗下的生態鏈公司紫米科技還帶來一款5000mAh新品，填補了該市場空白。跟著小編一起來看看，與其他同類產品相比這款移動電源有什麼特別之處。
這兩款產品均采用聚合物電芯，並且支持當下熱門的QC2.0快充，但外觀上略有不同：小米10000mAh高配版采用鋁合金外殼，支持Type-C接口;紫米5000mAh為塑料浮點外殼，采用MicroUSB接口。
這款新品移動電源已登陸京東眾籌，帶彩虹電池套裝價為59元，帶MFi線套裝價位79元。
目前已經眾籌成功的小夥伴開始陸續收到發貨，充電頭網也收到了眾籌產品並分享了開箱和拆解。
一、紫米5000mAh雙向快充移動電源開箱

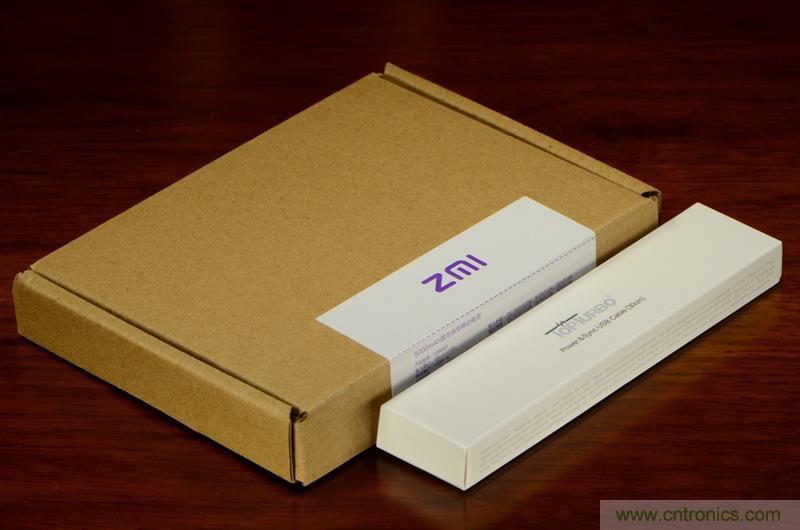

以上是本次眾籌的回報物，包含一個紫米5000mAh的雙向快充移動電源和一根MicroUSB、Lightning雙接口的充電、數據兩用線。

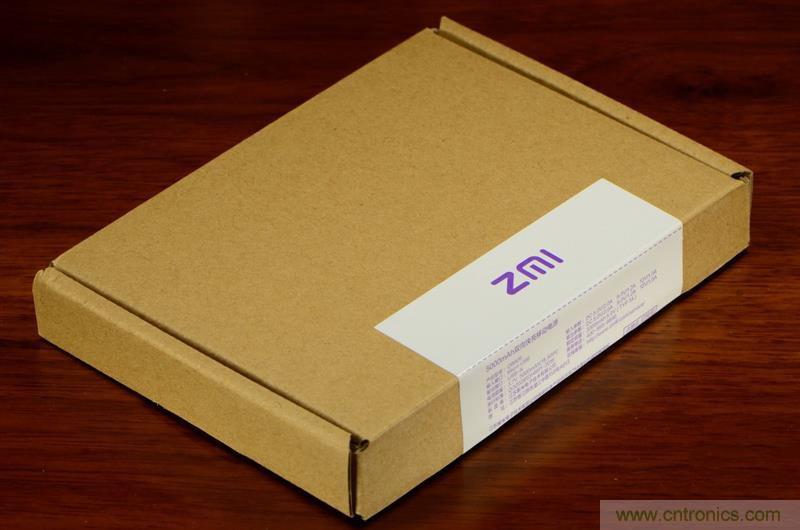

紫米統一的飛機盒包裝，最外麵是環保的瓦楞紙包裝，方便快遞運輸。

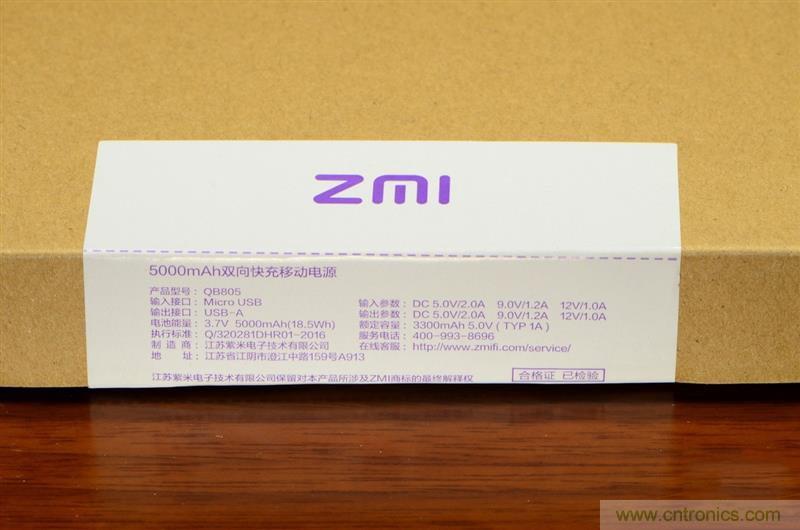

通過看標簽，移動電源的參數已經盡收眼底。產品型號：QB805，輸入接口：MicroUSB，輸出接口：USB-A，電池能量：3.7V 5000mAh(18.5Wh)，輸入參數：DC 5.0V/2.0A、9V/1.2A、12V/1.0A，輸出參數：DC 5.0V/2.0A、9V/1.2A、12V/1.0A，額定容量：3300mAh5V(1A下典型值)
標簽背麵是產品條碼。
撕開標簽，打開第一層的瓦楞紙包裝，露出了第二個包裝，這個包裝是紫米/小米係的典型風格，正麵有紫米的Logo。
背麵有產品條碼、防偽查詢標簽，產品參數和生產廠家信息。

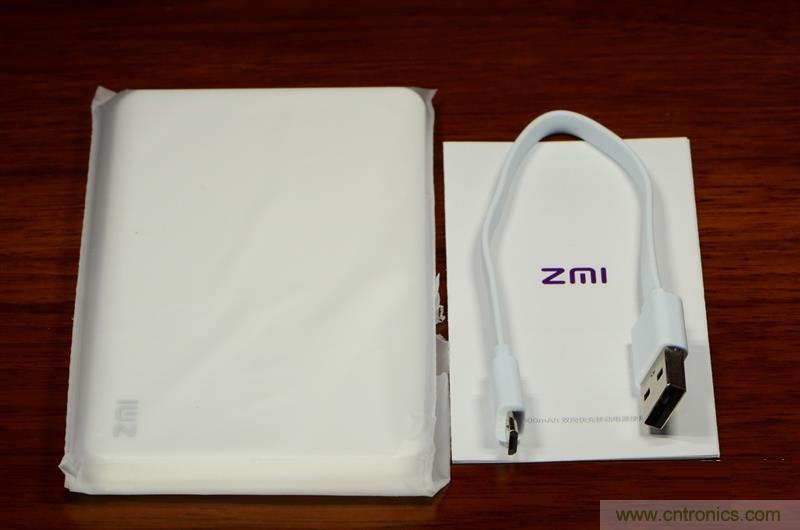

這是包裝內的所有內容物，移動電源一個、數據線一條、說明書一本。

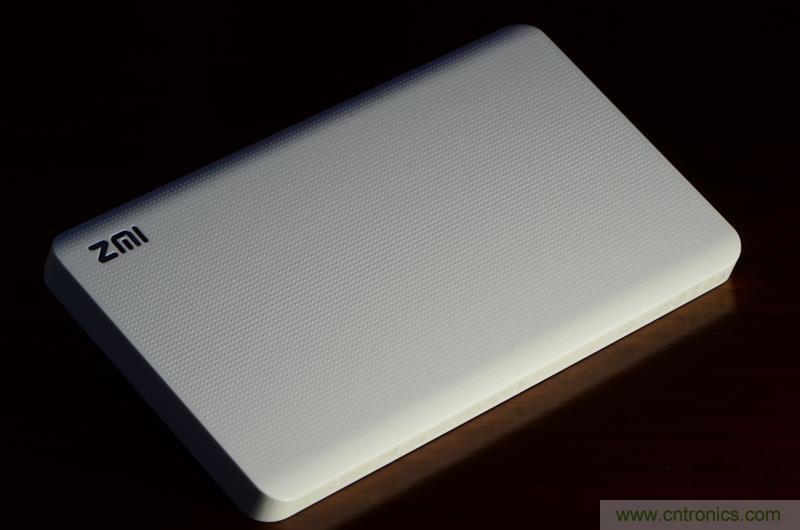

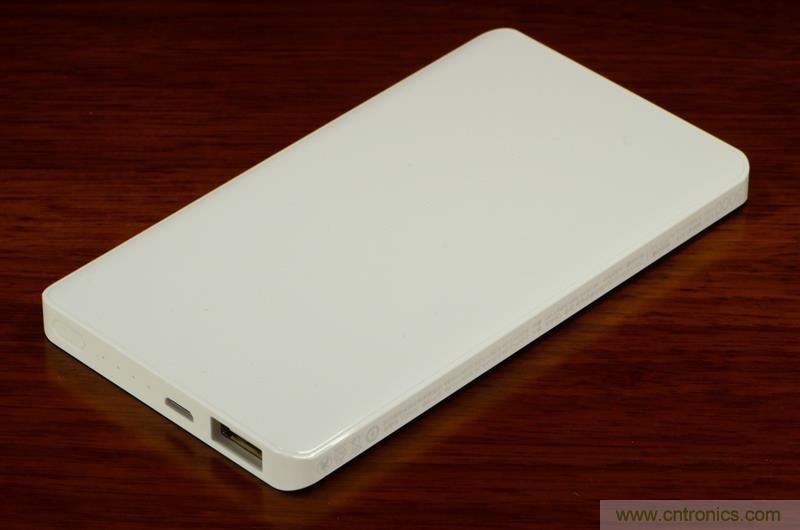

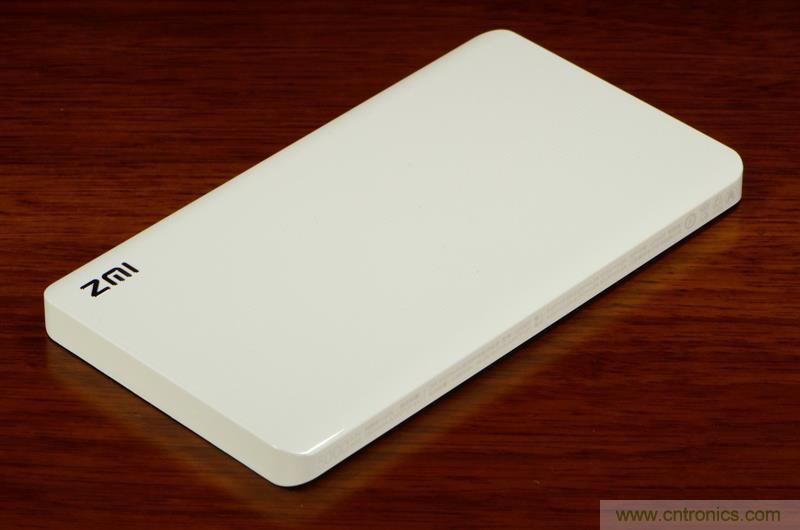

塑料外殼，和小米20000mAh的工藝很接近，表麵有防滑的小顆粒。

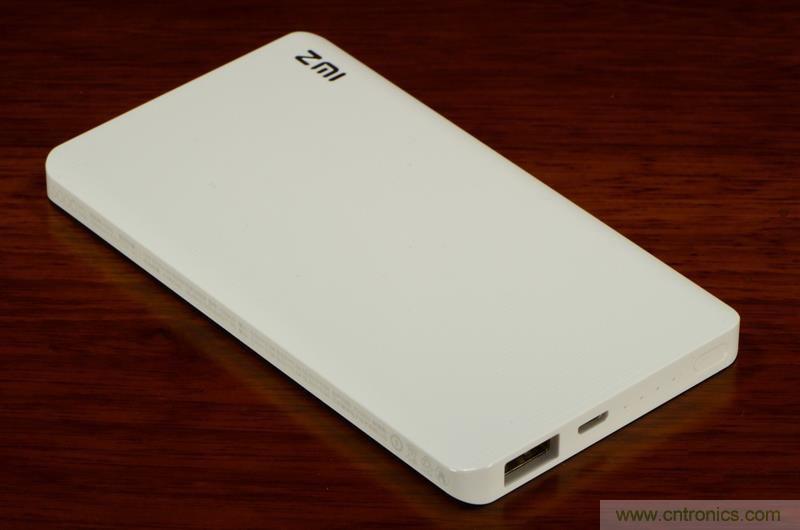

長邊的厚度在邊緣變窄，給人留下了這個移動電源很薄的感覺，這種收邊的設計已經廣泛的應用於手機的設計當中。
背麵很清爽，沒有任何文字和標識。
小凸點工藝，防滑，手感很好。

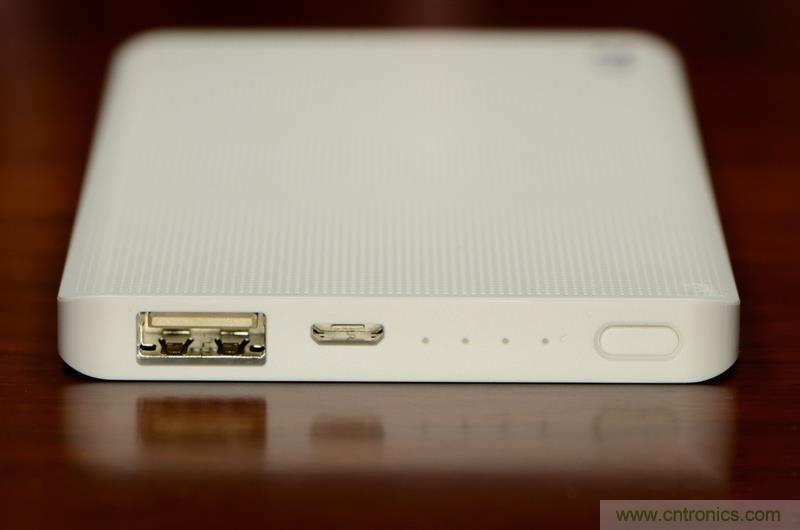

左邊第一個接口是USB-A輸出接口，第二個接口是MicroUSB接口，MicroUSB右側有四個電量指示燈，指示燈右側是一個開關。

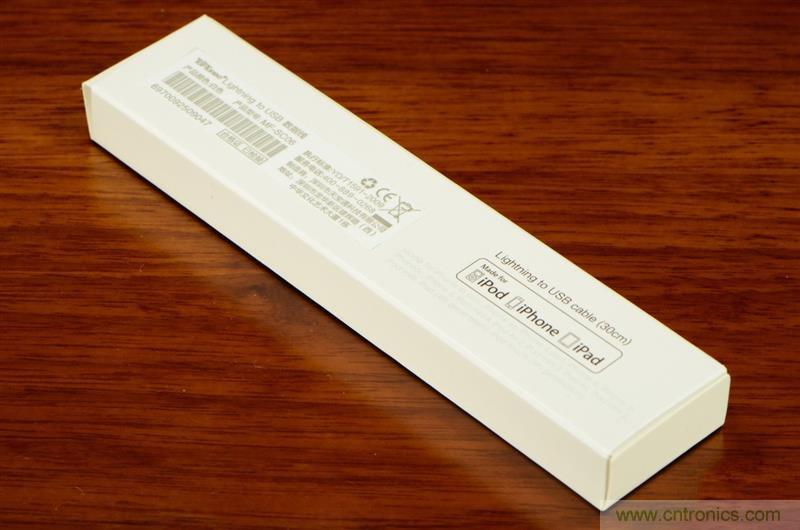

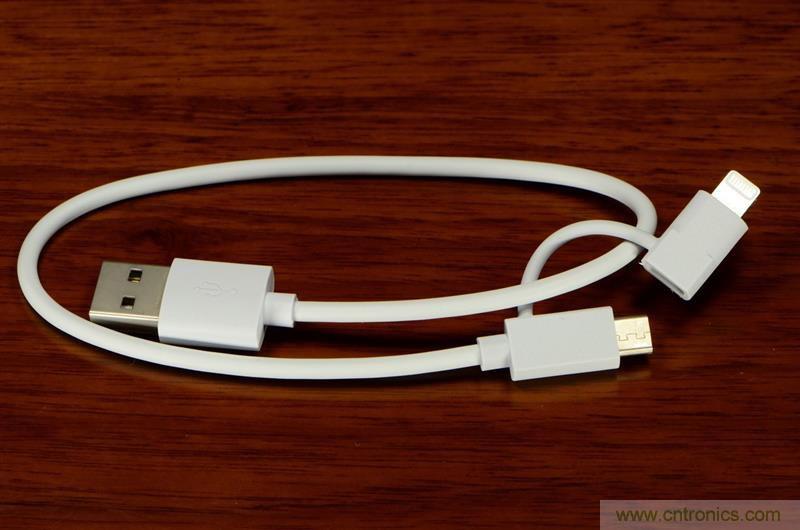

這是套裝裏麵的MicroUSB和Lightning雙接口的數據線，品牌並不是紫米的，而是TOPTURBO。
長度為30厘米，兼容iPod、iPhone、iPad。
這就是MicroUSB和Lightning雙接口的數據線，做工不錯。
二、紫米 5000mAh雙向快充移動電源拆解

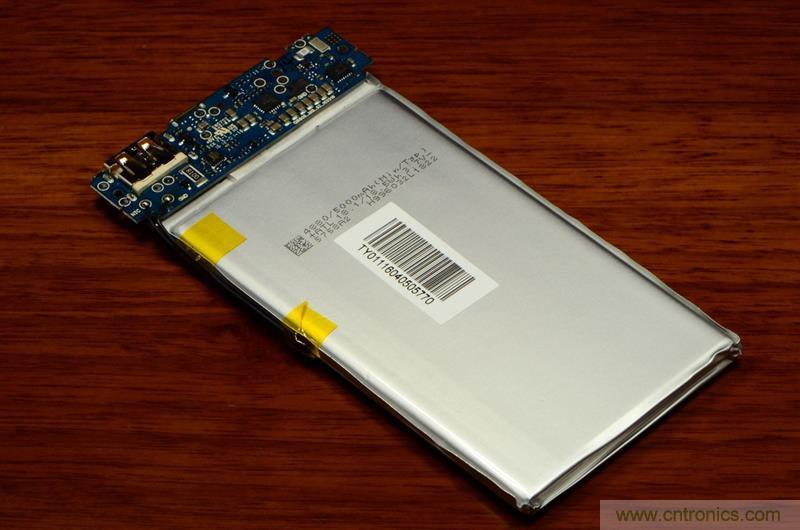

ATL的鋰聚合物電池，電壓為3.7V，並不是高電壓平台的電池，最小容量/能量為4880mAh/18.1Wh，典型容量/能量為5000mAh/18.5Wh。電池側麵安放了負溫度係數的熱敏電阻(NTC)。

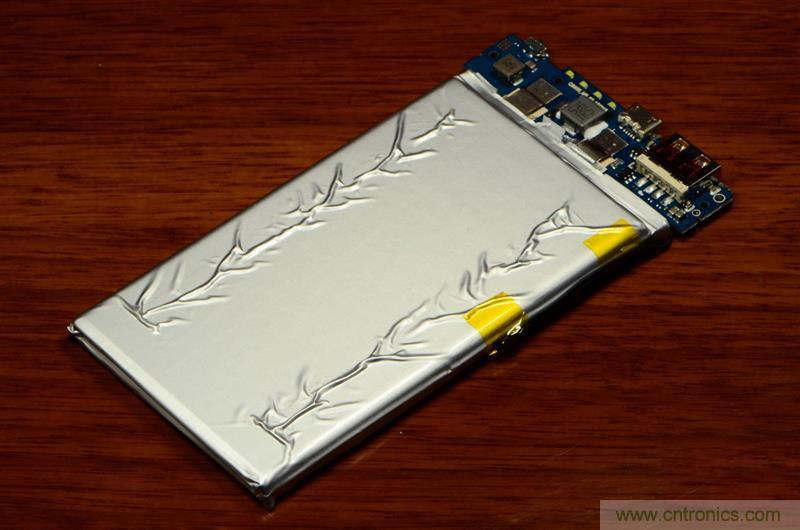

電芯背麵已經被強力不幹膠粘出了褶皺，萬幸的是並沒有漏氣。

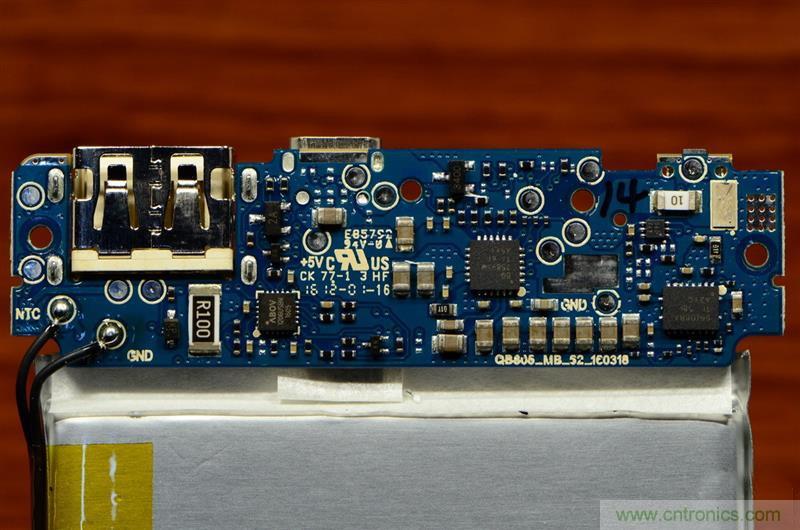

電路板正麵全貌，集成度很高。

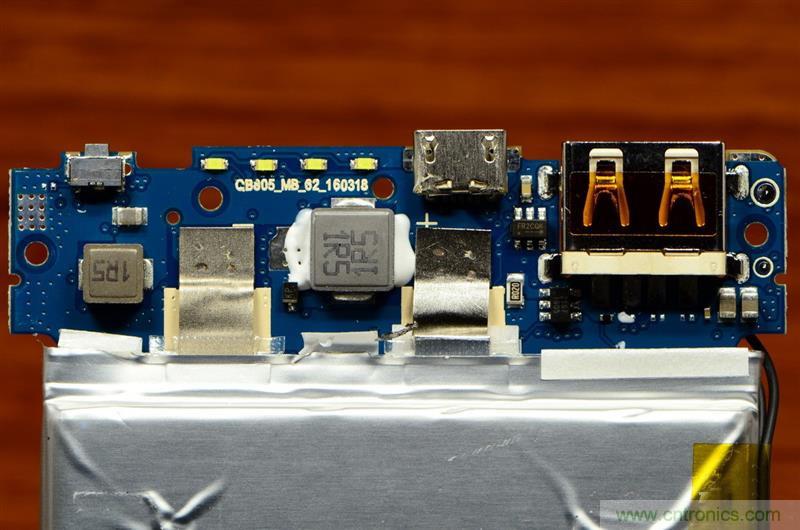

電路板背麵的全貌，能看到兩個電感、四個LED指示燈、USB-A母座等元件。
R100是一個100毫歐的檢流電阻，是輸出保護電路的一部分;R100右側是ABOV單片機，這個在紫米/小米移動電源中被廣泛應用;R100左側是接負溫度係數熱敏電阻的兩根線。

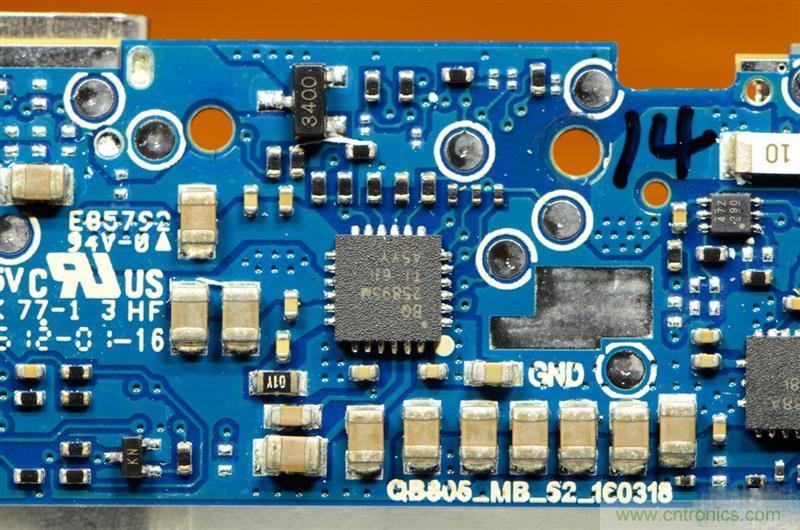

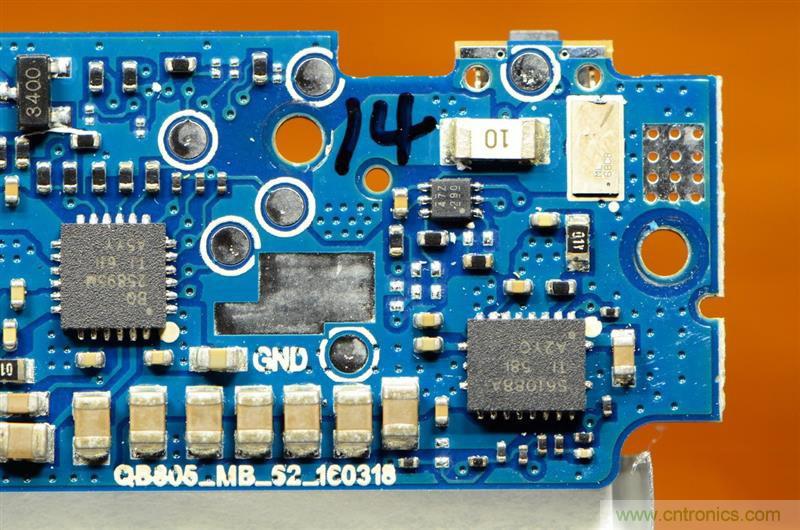

TI BQ25895，負責實現快速充電，內置了QC2.0握手協議，這個在小米20000mAh、小米10000mAh高配版、紫米10000mAh快充版中均出現過。
TI61088同步升壓芯片，5V/9V/12V的快充輸出都靠它;TI61088上方的一個6腳芯片是FP6601，負責QC2.0的識別和控製，值得一提的是該芯片支持BC1.2規範，支持蘋果和安卓的各種識別模式，自動兼容市麵上大多數的5V充電設備。
外殼靠近電路板的部分貼有石墨貼片輔助散熱，這個在紫米/小米的產品中是首次出現，說明紫米也更加重視散熱。
拆解總結：
紫米5000mAh雙向快充移動電源在電路上延續了小米10000mAh高配版的用料，常見的充電、放電、快充識別都是一樣的元器件，由此可見小米、紫米的供應鏈都是共用的，並且通過集體采購能拿到一個不錯的價格。
也許你會問，為什麼不直接上QC3.0呢?這個也是有原因的，紫米在等一個更大的產品賣點，除了QC3.0還有華為FCP、MTK PEP等，畢竟快充識別芯片通過pinto pin(腳對腳)的替換，就能進行升級。
最終無論是59元，還是79元眾籌到套餐的小夥伴，能買到一款5000mAh雙向快充移動電源，也是個不錯的選擇。
