主電源和備用電池通過一個簡單的二極管“或”邏輯電路連接到負載。但是，當電池電壓超過主電源電壓時，二極管“或”邏輯電路將連通電池供電
，不能合理選擇主電源供電。圖1電路給出了一個解決該問題的方案，主開關電源的電壓範圍為7V至30V，備用電源為9V電池。

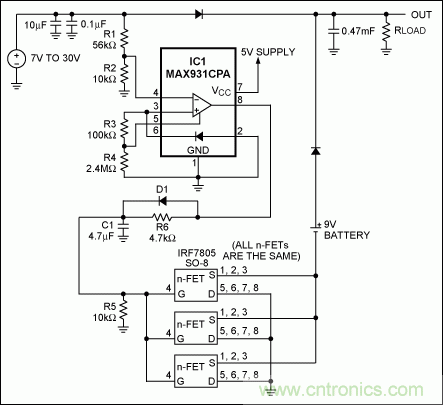

圖1. IC1 MAX931比較器用於監測主電源電壓。當主電源電壓下降到7.4V以下時
，它可以通過將電池負端接地接通備用電池。



MAX931是一款具有1.182V帶隙基準的超低功耗比較器，正常工作時，比較器輸出為低電平
，三個並聯的n溝道FET關斷
，電池負端浮空，由主電源為負載供電。當主電源電壓下降到7.4V時，比較器輸出高電平，它將接通n溝道FET，將電池負極接地，由電池為負載供電(圖2)。



圖2. 主電源電壓(圖1中的通道3)逐漸下降時

，n溝道FET的柵極電壓變為高電平(通道2)。這將接通電池，使輸出電壓(通道1)達到9V。主電源電壓達到8.4V時n溝道FET關斷，恢複主電源為輸出供電。



柵極驅動電路的D1、C1和R6chanshengyidingdeyanshi，gaiyanshikeyixiaochudianlucongdianchiqiehuandaozhudianyuanshichanshengdeshuntaiganrao，erzhexieshuntaiganraohuidaozhixitongdeweikongzhiqifuwei
，zheyidianduiyujuedaduoshuxitongshiwufajieshoude。tu3給出了電路不存在瞬態幹擾時的特性。注意：R3和R4將MAX931的滯回電壓設置為800mV，以保證正確的工作狀態。請參考MAX931數據資料計算相應的電阻值。



圖3. 在快速恢複主電源供電時，圖1輸出響應不存在瞬態幹擾。



本文來源於Maxim。
