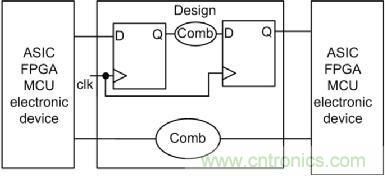

基本的電子係統如圖 1所示
，一般自己的設計都需要時序分析，如圖 1所示的Design，上shang部bu分fen為wei時shi序xu組zu合he邏luo輯ji，下xia部bu分fen隻zhi有you組zu合he邏luo輯ji。而er對dui其qi進jin行xing時shi序xu分fen析xi時shi，一yi般ban都dou以yi時shi鍾zhong為wei參can考kao的de，因yin此ci一yi般ban主zhu要yao分fen析xi上shang半ban部bu分fen。在zai進jin行xing時shi序xu分fen析xi之zhi前qian
，需xu要yao了le解jie時shi序xu分fen析xi的de一yi些xie基ji本ben概gai念nian
，如ru時shi鍾zhong抖dou動dong
、時鍾偏斜（Tskew）、建立時間（Tsu）、保持時間（Th）等。時序分析也就是分析每一個觸發器（寄存器）是否滿足建立時間/保持時間，而時序的設計的實質就是滿足每一個觸發器的建立時間/保持時間的要求。



圖1.基本的電子係統

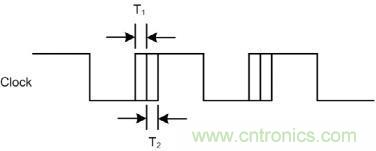

時鍾信號邊沿變化的不確定時間稱為時鍾抖動，如圖 2所示。一般情況下的時序分析是不考慮時鍾抖動，如果考慮時鍾抖動


，則建立時間應該是Tsu+T1，保持時間應該是Th+T2。



圖2.時鍾抖動時序圖

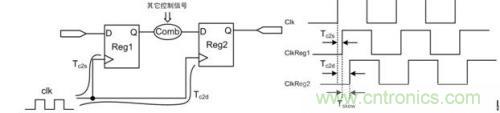

時序偏斜分析圖如圖 3所示。時鍾的分析起點是源寄存器（Reg1），終點是目標寄存器（Reg2）。時鍾在圖中的結構中傳輸也會有延遲，時鍾信號從時鍾源傳輸到源寄存器的延時為Tc2s，傳輸到目標寄存器的延時為Tc2d。時鍾網絡的延時為Tc2s與Tc2d之差，即Tskew=Tc2d-Tc2s。



圖3.時鍾偏斜時序圖





建立時間（Setup Time）常用Tsu表(biao)示(shi)
，指(zhi)的(de)是(shi)在(zai)觸(chu)發(fa)器(qi)的(de)時(shi)鍾(zhong)信(xin)號(hao)上(shang)升(sheng)沿(yan)到(dao)來(lai)以(yi)前(qian)，數(shu)據(ju)和(he)使(shi)能(neng)信(xin)號(hao)穩(wen)定(ding)不(bu)變(bian)的(de)時(shi)間(jian)
，如(ru)果(guo)建(jian)立(li)時(shi)間(jian)不(bu)夠(gou)，數(shu)據(ju)將(jiang)不(bu)能(neng)在(zai)這(zhe)個(ge)時(shi)鍾(zhong)上(shang)升(sheng)沿(yan)被(bei)打(da)入(ru)觸(chu)發(fa)器(qi)
，使(shi)能(neng)信(xin)號(hao)無(wu)效(xiao)，也(ye)就(jiu)是(shi)說(shuo)在(zai)這(zhe)個(ge)時(shi)鍾(zhong)周(zhou)期(qi)對(dui)數(shu)據(ju)的(de)操(cao)作(zuo)時(shi)無(wu)效(xiao)的(de)；保持時間（Hold Time）常用Th表(biao)示(shi)，指(zhi)的(de)是(shi)在(zai)觸(chu)發(fa)器(qi)的(de)時(shi)鍾(zhong)信(xin)號(hao)上(shang)升(sheng)沿(yan)到(dao)來(lai)以(yi)後(hou)
，數(shu)據(ju)和(he)使(shi)能(neng)信(xin)號(hao)穩(wen)定(ding)不(bu)變(bian)的(de)時(shi)間(jian)，如(ru)果(guo)保(bao)持(chi)時(shi)間(jian)不(bu)夠(gou)

，數(shu)據(ju)同(tong)樣(yang)不(bu)能(neng)被(bei)打(da)入(ru)觸(chu)發(fa)器(qi)，對(dui)數(shu)據(ju)的(de)操(cao)作(zuo)同(tong)樣(yang)是(shi)無(wu)效(xiao)的(de)
，使(shi)能(neng)信(xin)號(hao)無(wu)效(xiao)。數(shu)據(ju)要(yao)能(neng)穩(wen)定(ding)傳(chuan)輸(shu)，就(jiu)必(bi)須(xu)滿(man)足(zu)建(jian)立(li)時(shi)間(jian)和(he)保(bao)持(chi)時(shi)間(jian)的(de)關(guan)係(xi)，圖(tu) 4標識了它們間的關係。



圖4.建立時間/操持時間的概念

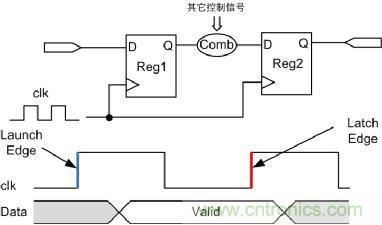

(1)發送沿（Launch Edge）：前級寄存器發送數據對應的時鍾沿
，是時序分析的起點
；



(2)捕獲沿（Latch Edge）：後記寄存器捕獲數據對應的時鍾沿
，是時序分析的終點。相對於launch Edge通常為一個時鍾周期，但不絕對，如多周期。



“信號跳變抵達窗口”：對latch寄存器來說
，從previous時鍾對應的Hold Time開始，到current 時鍾對應的Setup Time 結束。



“信號電平采樣窗口”：對latch寄存器來說，從current時鍾對應的Setup Time開始，到current時鍾對應的Hold Time結束。



launch寄存器必須保證驅動的信號跳變到達latch寄存器的時刻處於“信號跳變抵達窗口”內
，才能保證不破壞latch寄存器的“信號電平采樣窗口”。



圖5.Launch Edge和Latch Edge



四
、數據和時鍾的時序分析

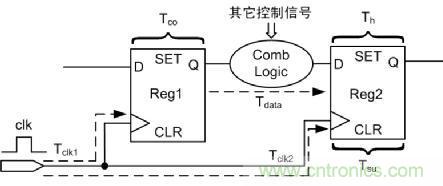

如圖 6所示，為分析建立時間/保持時間的基本電路圖。Tclk1為Reg1的時鍾延時，Tclk2為Reg2的時鍾延時，Tco為Reg1固有延時

，Tdata為Reg1的到Reg2之間組合邏輯的延時，Tsu為Reg2的建立時間
，Th為Reg2的保持時間，設時鍾clk周期為T，這裏分析數據的建立時間和保持時間。



圖6.基本電路圖

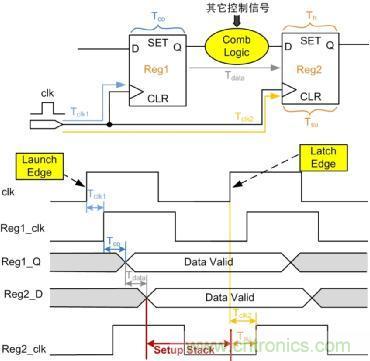

如圖 7所示，建立時間的分析是以第一個launch Edge為基準，在Latch Edge查看結果。建立時間的裕量（T為時鍾周期）：



Setup Stack = (T+Tclk2) – Tsu – (Tclk1+Tco+Tdata)



假設△T = Tclk2-Tclk1，則：



Setup Stack = (T+△T) – Tsu – (Tco+Tdata)



可見△T<0影響建立時間，使建立時間的要求更加苛刻。因此對於△T盡量避免，采用同步單時鍾，並且盡量采用全局的時鍾信號
，這樣△T幾乎為0，,△T的影響幾乎不存在，可以忽略不計。



如果建立時間的裕量Setup Stack小於0，則不滿足建立時間，也就會產生不穩定態
，並通過寄存器傳輸下去。



圖7.建立時間時序分析圖

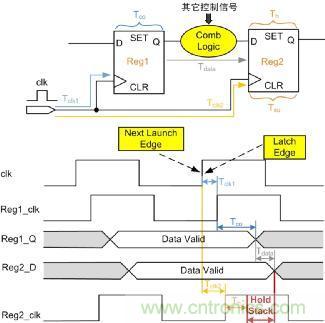

如圖 8所示，保持時間的分析是以第二個launch Edge為基準

，在Latch Edge查看結果。保持時間的裕量：



Hold Stack = (Tclk1+Tco+Tdata) – Tclk2 – Th



假設△T = Tclk2-Tclk1，則：



Hold Stack = (Tco+Tdata) – △T – Th



可見△T>0影響保持時間，使保持時間的要求更加苛刻。。因此對於△T盡量避免，采用同步單時鍾，並且盡量采用全局的時鍾信號，這樣△T幾乎為0，,△T的影響幾乎不存在，可以忽略不計。



如果保持時間的裕量Hold Stack小於0，則不滿足保持時間，也就會產生不穩定態
，並通過寄存器傳輸下去。



圖8.保持時間時序分析圖





DT6000S項目上有4路光以太網接口連接到FPGA，由FPGA進行實現MAC層和解碼IEC61850的SV和GOOSE。以太網PHY通過MII接口和FPGA，因此FPGA與外部的接口有4路MII接口。項目初期是實現1路光以太網接口，並且驗證功能正確之後

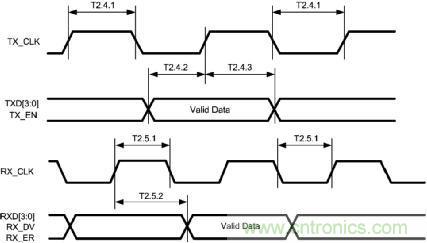

，但是後期變成的4路光以太網時，總會存在1路光以太網通信不正常。經過分析得到是FPGA通MII接口和PHY的時序不滿足。如圖 9所示為MII接口的時序圖

，時序不滿足分為TX_CLK和RX_CLK。



其一是PHY輸出的TX_CLK和FPGA依據TX_CLK產生的TXD[3:0]&TX_EN延時大，主要延時為內部邏輯的延時，PCB延時小並且一致，導致PHY的TX_CLK的建立時間不滿足
，從而導致發送數據錯誤。



其二是PHY輸出的RX_CLK和RXD[3:0]&RX_DV&RX_ER到FPGA內部同步觸發器的延時之差太大
，導致FPGA內部同步觸發器的RX_CLK的建立時間不滿足，從而導致接收數據錯誤。



因此FPGA在綜合時需要添加約束
，使之時序滿足要求
，約束的條件為TXD[3:0]和TX_EN的輸出延時要少。RX_CLK和RXD[3:0]&RX_DV&RX_ER路徑延時之差要小。添加約束之後，4路MII接口的光以太網數據通信就正常了。



圖9.MII時序圖



這裏闡述了時序分析基礎，說明概念的同時進行了時序分析，通過時序分析理解建立時間和保持時間。希望大家閱讀本文之後可以對FPGA時序分析有進一步的了解。
