單片機如何執行代碼命令,單片MCU內存如何分配?
發布時間:2017-06-30 責任編輯:susan
【導讀】單dan片pian機ji執zhi行xing程cheng序xu的de過guo程cheng,實shi際ji上shang就jiu是shi執zhi行xing我wo們men所suo編bian製zhi程cheng序xu的de過guo程cheng。即ji逐zhu條tiao指zhi令ling的de過guo程cheng。計ji算suan機ji每mei執zhi行xing一yi條tiao指zhi令ling都dou可ke分fen為wei三san個ge階jie段duan進jin行xing。即ji取qu指zhi令ling-----分析指令-----執行指令。

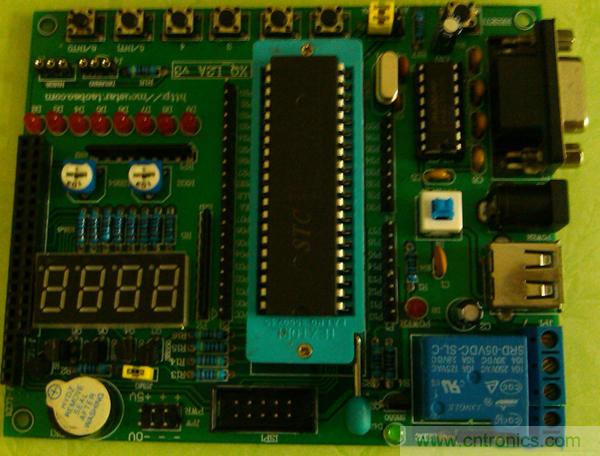

單片機執行指令過程詳解
取指令的任務是:根據程序計數器PC中的值從程序存儲器讀出現行指令,送到指令寄存器。
分析指令階段的任務是:將指令寄存器中的指令操作碼取出後進行譯碼,分析其指令性質。如指令要求操作數,則尋找操作數地址。
計算機執行程序的過程實際上就是逐條指令地重複上述操作過程,直至遇到停機指令可循環等待指令。
yibanjisuanjijinxinggongzuoshi,shouxianyaotongguowaibushebeibachengxuheshujutongguoshurujiekoudianluheshujuzongxiansongrudaocunchuqi,ranhouzhutiaoquchuzhixing。dandanpianjizhongdechengxuyibanshixianwomendouyitongguoxieruqiguhuazaipianneihuopianwaichengxucunchuqizhong。yineryikaijijikezhixingzhiling。
下麵我們將舉個實例來說明指令的執行過程:

開機時,程序計算器PC變為0000H。然後單片機在時序電路作用下自動進入執行程序過程。執行過程實際上就是取出指令(取出存儲器中事先存放的指令階段)和執行指令(分析和執行指令)的循環過程。
例如執行指令:MOV A,#0E0H,其機器碼為“74H E0H”,該指令的功能是把操作數E0H送入累加器,0000H單元中已存放74H,0001H單元中已存放E0H。當單片機開始運行時,首先是進入取指階段,其次序是:
1.程序計數器的內容(這時是0000H)送到地址寄存器;
2.程序計數器的內容自動加1(變為0001H);
3.地址寄存器的內容(0000H)通過內部地址總線送到存儲器,以存儲器中地址譯碼電跟,使地址為0000H的單元被選中;
4.CPU使讀控製線有效;
5.在讀命令控製下被選中存儲器單元的內容(此時應為74H)送到內部數據總線上,因為是取指階段,所以該內容通過數據總線被送到指令寄存器。
至此,取指階段完成,進入譯碼分析和執行指令階段。
由於本次進入指令寄存器中的內容是74H(操作碼),以譯碼器譯碼後單片機就會知道該指令是要將一個數送到A累加器,而該數是在這個代碼的下一個存儲單元。所以,執行該指令還必須把數據(E0H)從存儲器中取出送到CPU,即還要在存儲器中取第二個字節。其過程與取指階段很相似,隻是此時PC已為0001H。指令譯碼器結合時序部件,產生74H操作碼的微操作係列,使數字E0H從0001H單元取出。
因為指令是要求把取得的數送到A累加器,所以取出的數字經內部數據總線進入A累加器,而不是進入指令寄存器。至此,一條指令的執行完畢。單片機中PC=0002H,PC在CPU每次向存儲器取指或取數時自動加1,單片機又進入下一取指階段。這一過程一直重複下去,直至收到暫停指令或循環等待指令暫停。CPU就是這樣一條一條地執行指令,完成所有規定的功能。

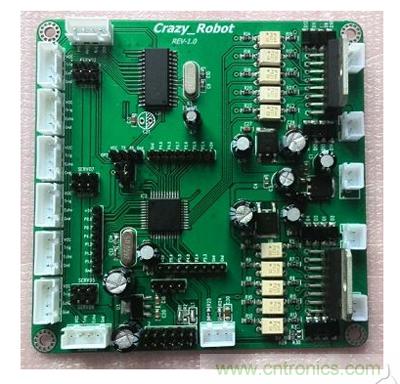

對於一款mcu來說,在性能描述的時候都會告訴sram,flashderongliangdaxiao,duiyuchuxuezhelaishuo,yebuhuiqukaolvhelihuizhexiedongxi,nadaodongxijiuzhiyong。qishiburan,zhexieliangdoushishifenzhongyaode,zaixixiangxiang,daimaweishenmekeyiyunxing,daimaliangshiduoshao,dingyideint、short等等類型的變量究竟是怎麼分配和存儲的,這些問題都和內寸有關係。
首先單片機的內存可以大小分為ram和rom,這裏就不再解釋ram和rom的區別了,我們可以將其等效為flash和sram,其中根據flash和sram的定義可得,flash裏麵的數據掉電可保存,sram中的並不可以,但是sram的執行速度要快於flash,可以將單片機的程序分為code(代碼存儲區)、RO-data(隻讀數據存儲區)、RW-data(讀寫數據存儲區)和ZI-data(零初始化數據區)。在MDK編譯器下可以觀察到在代碼中這4個量的值,如下圖1所示:
圖1:

其中code和RO-data存儲在flash中,所以兩者之和為單片機中flash需要分配給它們的空間大小(並且等於代碼所生成的.bin文件大小),另外RW-data和ZI-data存儲在sram中,同樣兩者之和為單片機中sram需要分配給它們的空間大小。
另外,我們必然會想到棧區(stack)、堆區(heap)、全局區(靜態區)(staTIc)、文字常量區和程序代碼區和上麵所介紹的code、RO-data等的關係。

1、棧區(stack):由編譯器自動分配釋放 ,存放函數的參數值,局部變量的值等。其操作方式類似於數據結構中的棧。 這些值是可讀寫的,那麼stack應該被包含在RW-data(讀寫數據存儲區),也就是單片機的sram中。
2、堆區(heap):一般由程序員分配釋放, 若程序員不釋放,程序結束時可能由OS回收 。可以理解,這些也是被包含在單片機的sram中的。
3、全局區(靜態區)(staTIc):全局變量和靜態變量的存儲是放在一塊的,初始化的全局變量和靜態變量在一塊區域, 未初始化的全局變量和未初始化的靜態變量在相鄰的另一塊區域,程序結束後由係統釋放。這些數據也是可讀可寫的,和stack、heap一樣,被包含在sram中。
4、文字常量區:常量字符串就是放在這裏的。這些數據是隻讀的,分配在RO-data(隻讀數據存儲區),則被包含在flash中。
5、程序代碼區:存放函數體的二進製代碼,可以想象也是被包含在flash,因為對於MCU來說,當其重新上電,代碼還會繼續運行,並不會消失,所以存儲在flash中。
綜上所述,MCU的內存分配基本如此,其中並沒有提到存儲空間所對應的flash和sram地址。
