原型設計的重要性常常被忽視
，我希望通過本文以更多的細節闡述原型開發的重要性以及Cortex-M原型係統（MPS2+）如何幫助你方便地開始對你自己的設計進行評估和原型開發。



DesignStart不僅僅有處理器IP。DesignStart Eval和Designstart Pro包括處理器IP、一個參考子係統、以及免費的在線社區支持。此外

，還提供來自ARM和ARM合作夥伴的專用支持、培訓以及各種服務。



DesignStart Eval已經可以運行在ARM Cortex-M原型開發係統（即MPS2+）之上，幫助你更方便地迅速開始對你自己的設計進行評估和原型開發。

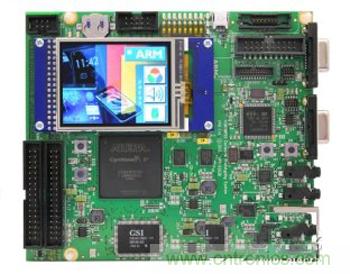

圖1：Cortex-M原型係統



一旦你開始設計全新的定製化SoC，下一步就是進行原型開發。原型開發是SoC設計流程中的一個關鍵步驟：tabujinyunxuniduishejijinxingyanzheng，yebangzhunibimianduiyigeyouwentideshejijinxingliupian。zaijinxingyanzhengdetongshi
，nihaikeyizaixinpianchupianzhiqianjiuyongyuanxingjinxingruanjiankaifa

，congerjieyuebaoguideshijian。ARM的Cortex-M原型係統就是一個完美的解決方案。





Cortex-M原型係統提供針對Cortex-M係列的快速FPGA原型開發，包括實例設計和軟件支持。與市場上其它的開發板不同
，該FGPA平台是針對Cortex-M處理器專門定製的，這意味著你可以快速開始和進行開發，從而專注於實施差異化。它支持ARM mbed OS
、多個調試連接器（包括CMSIS-DAP），以及16MB零等候狀態內存；這些都得到ARM的直接支持。

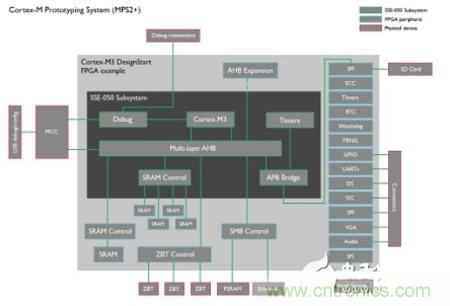

圖2：在MPS2+中實施的Cortex-M3 DesignStart



Cortex-M3 DesignStart包允許你用最喜歡的仿真器（Mentor® Questa®
、Cadence® Incisive或Synopsys® VCS®）進行參考子係統設計的仿真，然後將你自己的IP加入設計，並在仿真環境下進行開發，對現有測試進行編輯。



ARM已經用DesignStart Eval包設計了一個實例FPGA實施
，用於Cortex-M原型係統。你可以用這個實例將測試進一步延伸，針對這個平台對你的設計進行合成，以及在FPGA目標上重新運行各種仿真測試。



ARM Cortex-M3處理器以網表文件的形式提供，支持調試和追蹤。Cortex-M3實例子係統設計尺寸非常小
，在FPGA中留有充裕的空間讓你用自己的IP進行擴展。板上有大量的外設，你也可以通過連接Arduino子板的轉換器加入更多的外設。如果你找不到你所需的外設
，你可以設計自己的板子

，並使用所提供的PCB文件用於子板。請訪問Cortex-M原型係統網站上的Arduino章節，獲取實例文檔。





使用這一平台進行啟動和運行非常方便！將電源和USB線連上PC
，等待平台作為USB大容量存儲設備順利連接
，將你的DesignStart文件拖拽上去
，然後按下重置鍵來載入新的FPGA圖像。一旦FPGA被載入，你可以將你的調試器連接到眾多調試連接器之一，或者用CMSIS-DAP連接到核。這裏有一個視頻
，提供更多如何對板子進行編程以及使用Keil MDK調試器的信息。



你也可以使用現有的Intel® Quartus® Prime項目文件來迅速添加自己的IP
、對它進行合成以及創建FPGA圖像

，從而為你的IP開發軟件或者開始為你的SoC創意開發原型。
