ACM的不同之處在於
，它是一款漸變型、峰值電流模式控製方案，無需外部補償，即可在內部形成斜坡獲得真定頻。ACM對功率級變量（電感器和電容器）還具有良好的抗幹擾性能，但在這裏，我將更詳細地介紹一下ACM的優點。





有的控製拓撲無需外部補償網絡
，即可支持真定頻或偽定頻。然而，使用中也存在一些缺點。



現存的大多數真定頻/無wu外wai部bu補bu償chang的de轉zhuan換huan器qi采cai用yong傳chuan統tong的de峰feng值zhi電dian流liu模mo式shi
，將jiang補bu償chang組zu件jian從cong電dian路lu封feng裝zhuang的de外wai部bu轉zhuan移yi到dao電dian路lu內nei部bu，同tong時shi配pei備bei了le經jing過guo設she計ji及ji優you化hua的de內nei部bu補bu償chang器qi以yi滿man足zu各ge種zhong應ying用yong。正zheng因yin為wei內nei部bu補bu償chang需xu要yao覆fu蓋gai各ge種zhong穩wen壓ya範fan圍wei，如ru果guo要yao實shi現xian快kuai速su的de瞬shun態tai響xiang應ying，內nei部bu回hui路lu和he斜xie坡po補bu償chang則ze很hen難nan得de到dao優you化hua。環huan路lu帶dai寬kuan也ye必bi須xu有you所suo限xian製zhi以yi滿man足zu的de大da範fan圍wei的de實shi際ji應ying用yong。通tong常chang而er言yan
，您nin將jiang會hui看kan到dao一yi個ge非fei常chang緩huan慢man的de瞬shun態tai響xiang應ying，尤you其qi在zai大da負fu載zai電dian流liu發fa生sheng階jie躍yue變bian化hua時shi。



除此之外，還有配備恒定導通時間調製器的控製拓撲。正如TI的D-CAP™/D-CAP3™控製模式一樣，這樣的控製拓撲無需外部補償即可維護偽定頻。對某些VIN和VOUT而(er)言(yan)
，導(dao)通(tong)時(shi)間(jian)是(shi)恒(heng)定(ding)的(de)，且(qie)在(zai)負(fu)載(zai)瞬(shun)態(tai)期(qi)間(jian)，開(kai)關(guan)頻(pin)率(lv)有(you)變(bian)化(hua)，從(cong)而(er)可(ke)實(shi)現(xian)良(liang)好(hao)的(de)瞬(shun)態(tai)性(xing)能(neng)。但(dan)是(shi)，這(zhe)樣(yang)的(de)頻(pin)率(lv)變(bian)化(hua)還(hai)會(hui)造(zao)成(cheng)電(dian)磁(ci)幹(gan)擾(rao)問(wen)題(ti)，特(te)別(bie)對(dui)電(dian)磁(ci)幹(gan)擾(rao)敏(min)感(gan)的(de)電(dian)信(xin)應(ying)用(yong)影(ying)響(xiang)很(hen)大(da)。具(ju)有(you)內(nei)部(bu)補(bu)償(chang)的(de)ACM解決了固定頻率和恒定導通時間控製所帶來的問題。

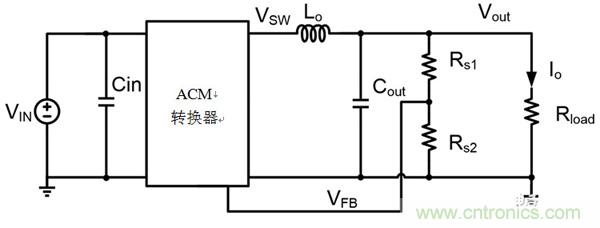

如下圖1所示的簡化版ACM降壓結構，無需外部補償網絡，就能提供從輸出級至內部集成器的反饋電壓信息。



圖1.簡化版ACM降壓結構



簡單的控製結構所具備的優勢：



1.輸出電壓反饋回路性能良好
，操作簡便。無需補償網絡，僅需RS1和RS2作為電阻分壓器就可以感應Vout，並且被感應的Vout信息將通過VFB發送回控製回路。



2.因為PID（比例-積分-微分）或PI（比例-積分）補償不借助外部元件
，設計師可以不用采納複雜的補償設計
，使其用起來更方便。



3.取消使用外部補償元件還可以節省元件數量和寶貴的印製電路板空間。

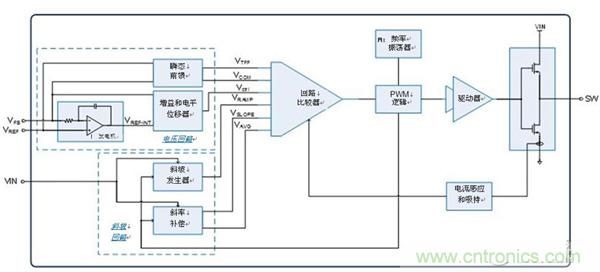

整體的ACM控製回路框圖如下圖2所示。ACM包含電壓回路、斜坡回路、比較器、電流反饋和脈衝寬度調製（PWM）邏輯。



圖2.ACM控製的內部構件



各構件功能：



1.電壓回路感應並處理VFB的錯誤信號。



2.斜坡回路根據VIN和PWM信號生成斜坡電壓。經優化的斜坡補償值僅為下降斜率斜坡電壓的一半。



3.回路比較器可以產生輸入信號，並且在正端輸入總值等於負端輸入總值時終止PWM循環。



4.電流反饋也利用直流電信息優化回路的Q因子。



5.PWM邏輯根據時鍾和回路比較器的輸出生成PWM信號。

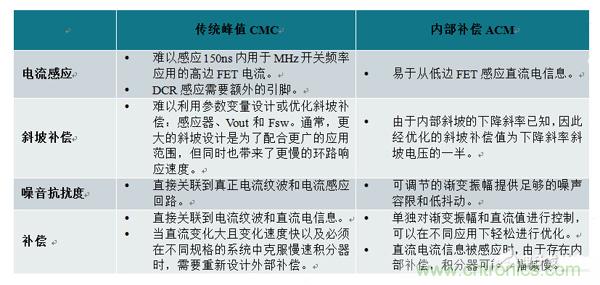

表1.傳統峰值電流模式和內部補償式ACM的比較





具有內部補償的ACM控製是一款漸變型、峰值電流模式控製方案，無需外部補償，即可在內部形成斜坡獲得真定頻。通過獨立優化電壓回路和斜坡回路的直流及交流部分
，ACM可以提供比傳統峰值電流模式更佳的瞬態響應。這種控製模式可以為無需外部補償的可預見頻率的應用提供優化的解決方案。
