benwenjieshaolejidianqidegongzuoyuanliyijijidianqidequdongdianlu
，qudongdianludeshejiyaogenjusuoyongjidianqixianquandexihedianyahedianliuerding，yidingyaodayujidianqidexihedianliucainengshijidianqikekaodigongzuo。





繼電器的輸入信號 x 從零連續增加達到銜鐵開始吸合時的動作值 xx，繼電器的輸出信號立刻從 y=0 跳躍y=ym
，即常開觸點從斷到通。一旦觸點閉合，輸入量 x 繼續增大，輸出信號 y 將不再起變化。當輸入量 x 從某一大於 xx 值下降到xf，繼電器開始釋放
，常開觸點斷開。我們把繼電器的這種特性叫做繼電特性，也叫繼電器的輸入-輸出特性。









電磁式繼電器一般由鐵芯
、線圈
、銜鐵、chudianhuangpiandengzuchengde。zhiyaozaixianquanliangduanjiashangyidingdedianya，xianquanzhongjiuhuiliuguoyidingdedianliu，congerchanshengdiancixiaoying，xiantiejiuhuizaidiancilixiyindezuoyongxiakefufanhuidanhuangdelalixixiangtiexin，congerdaidongxiantiededongchudianyujingchudian（常開觸點）吸合。當線圈斷電後
，電磁的吸力也隨之消失
，銜鐵就會在彈簧的反作用力返



回原來的位置，使動觸點與原來的靜觸點（常閉觸點）釋放。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對於繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處於斷開狀態的靜觸點
，稱為“常開觸點”；處於接通狀態的靜觸點稱為“常閉觸點”。





繼電器是一種當輸入量變化到某一定值時
，其觸頭（或電路）即接通 或分斷交直流小容量控製回路。

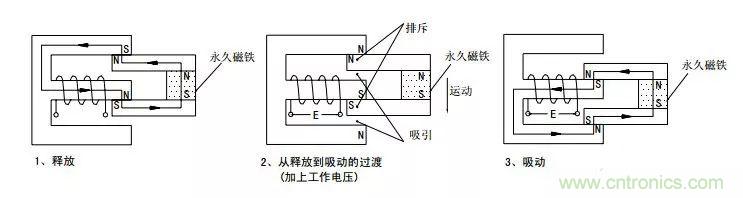

由永久磁鐵保持釋放狀態，加上工作電壓後，電磁感應使銜鐵與永久磁鐵產生吸引和排斥力矩，產生向下的運動，最後達到吸合狀態。

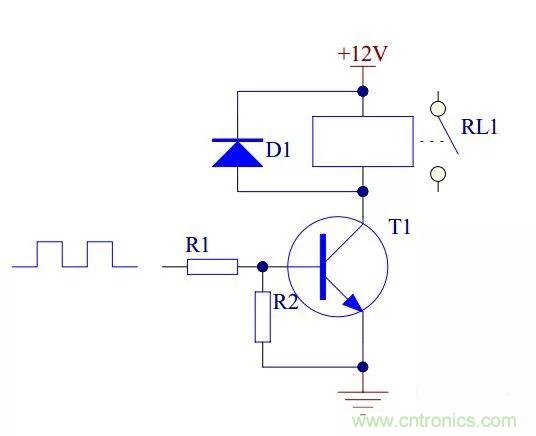

當晶體管用來驅動繼電器時，推薦用NPN三極管。具體電路如下：



當輸入高電平時，晶體管T1飽和導通，繼電器線圈通電，觸點吸合。



當輸入低電平時，晶體管T1截止，繼電器線圈斷電，觸點斷開。



電路中各元器件的作用：晶體管T1為控製開關；電阻R1主要起限流作用，降低晶體管T1功耗；電阻R2使晶體管T1可靠截止
；二極管D1反向續流，為三極管由導通轉向關斷時為繼電器線圈中的提供泄放通路，並將其電壓箝位在+12V上。

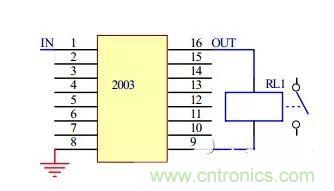

目mu前qian已yi使shi用yong多duo個ge驅qu動dong晶jing體ti管guan集ji成cheng的de集ji成cheng電dian路lu，使shi用yong這zhe種zhong集ji成cheng電dian路lu能neng簡jian化hua驅qu動dong多duo個ge繼ji電dian器qi的de印yin製zhi板ban的de設she計ji過guo程cheng。現xian在zai我wo司si所suo用yong驅qu動dong繼ji電dian器qi的de集ji成cheng電dian路lu主zhu要yao有youTD62003AP。



當2003輸入端為高電平時，對應的輸出口輸出低電平，繼電器線圈兩端通電，繼電器觸點吸合
；



當2003輸入端為低電平時
，對應的輸出口呈高阻態，繼電器線圈兩端斷電
，繼電器觸點斷開。

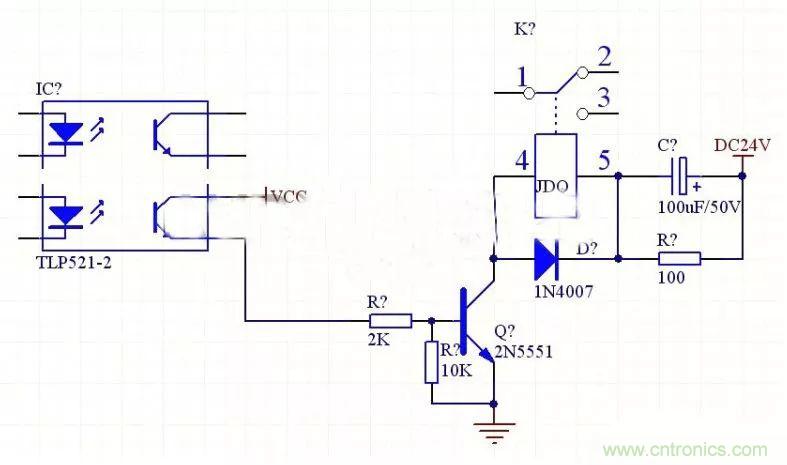

24V 繼電器的驅動電路



繼電器串聯 RC 電路：這(zhe)種(zhong)形(xing)式(shi)主(zhu)要(yao)應(ying)用(yong)於(yu)繼(ji)電(dian)器(qi)的(de)額(e)定(ding)工(gong)作(zuo)電(dian)壓(ya)低(di)於(yu)電(dian)源(yuan)電(dian)壓(ya)的(de)電(dian)路(lu)中(zhong)。當(dang)電(dian)路(lu)閉(bi)合(he)時(shi)，繼(ji)電(dian)器(qi)線(xian)圈(quan)由(you)於(yu)自(zi)感(gan)現(xian)象(xiang)會(hui)產(chan)生(sheng)電(dian)動(dong)勢(shi)阻(zu)礙(ai)線(xian)圈(quan)中(zhong)電(dian)流(liu)的(de)增(zeng)大(da)，從(cong)而(er)延(yan)長(chang)了(le)吸(xi)合(he)時(shi)間(jian)，串(chuan)聯(lian)上(shang) RC 電路後則可以縮短吸合時間。原理是電路閉合的瞬間

，電容 C 兩端電壓不能突變可視為短路
，這樣就將比繼電器線圈額定工作電壓高的電源電壓加到線圈上
， 從而加快了線圈中電流增大的速度，使繼電器迅速吸合。電源穩定之後電容 C 不起作用
，電阻 R 起限流作用。





繼電器額定工作電壓是繼電器最主要的一項技術參數。在使用繼電器時，應該首先考慮所在電路（即繼電器線圈所在的電路）的工作電壓
，繼電器的額定工作電壓應等於所在電路的工作電壓。



一般所在電路的工作電壓是繼電器額定工作電壓的0.86。注意所在電路的工件電壓千萬不能超過繼電器額定工作電壓，否則繼電器線圈容易燒毀。另外，有些集成電路
，例如NE555電路是可以直接驅動繼電器工作的，而有些集成電路，例如 COMS 電路輸出電流小


，需要加一級晶體管放大電路方可驅動繼電器
，這就應考慮晶體管輸出電流應大於繼電器的額定工作電流。

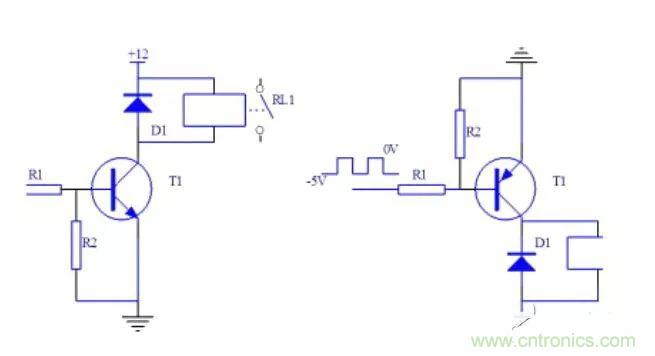

當晶體管用來驅動繼電器時，必須將晶體管的發射極接地。具體電路如下：







NPN 晶體管驅動時：當晶體管 T1基極被輸入高電平時，晶體管飽和導通，集電極變為低電平

，因此繼電器線圈通電，觸點 RL1吸合。當晶體管 T1基極被輸入低電平時，晶體管截止，繼電器線圈斷電
，觸點 RL1斷開。





benwenjieshaolejidianqidegongzuoyuanliyijijidianqidequdongdianlu，qudongdianludeshejiyaogenjusuoyongjidianqixianquandexihedianyahedianliuerding
，yidingyaodayujidianqidexihedianliucainengshijidianqikekaodigongzuo。
