根據GB/T13870.1在 “15～100Hz正弦電流的效應” 中闡述，感知閾和反應閾為0.5mA
，擺脫閾為10 mA。



泄露電流相對比較小，一般零點幾毫安，比如220VAC/0.42ma，漏電流相對較大

，一半幾毫安到幾十毫安
，比如2000VAC/5ma
，當然也有漏電流有求很高的應用場合，比如醫療電源，才零點幾毫安。



對於電源工程師耐壓測試漏電流非常熟悉，我們今天來講講泄露電流。



泄漏電流是指在沒有故障施加電壓的情況下,電氣中帶相互絕緣的金屬零件之間,或帶電零件與接地零件之間,通過其周圍介質或絕緣表麵所形成的電流稱為泄漏電流.



按照美國UL標準,泄漏電流是包括電容耦合電流在內的,能從家用電器可觸及部分傳導的電流.



泄漏電流包括兩部分,一部分是通過絕緣電阻的傳導電流I1;另一部分是通過分布電容的位移電流I2,後者容抗為XC=1/2pfc與電源頻率成反比,分布電容電流隨頻率升高而增加,所以泄漏電流隨電源頻率升高而增加.例如:用可控矽供電,其諧波分量使泄漏電流增大.



若考核的是一個電路或一個係統的絕緣性能,則這個電流除了包括所有通過絕緣物質而流入大地(或電路外可導電部分)的電流外,還應包括通過電路或係統中的電容性器件(分布電容可視為電容性器件)而流入大地的電流.較長布線會形成較大的分布容量,增大泄漏電流,這一點在不接地的係統中應特別引起注意.



測量泄漏電流的原理測量與絕緣電阻基本相同,測量絕緣電阻實際上也是一種泄漏電流,隻不過是以電阻形式表示出來的.不過正規測量泄漏電流施加的是交流電壓,因而,在泄漏電流的成分中包含了容性分量的電流.



在進行耐壓測試時,為了保護試驗設備和按規定的技術指標測試,也需要確定一個在不破壞被測設備(絕緣材料)的最高電場強度下允許流經被測設備(絕緣材料)最大電流值,這個電流通常也稱為泄漏電流,但這個要領隻是在上述特定場合下使用.請注意區別.



泄漏電流實際上就是電氣線路或設備在沒有故障和施加電壓的作用下,流經絕緣部分的電流.因此,它是衡量電器絕緣性好壞的重要標誌之一,敢是產品安全性能的主要指標.



將泄漏電流限製在一個很小值,這對提高產品安全性能具有重要作用.



泄漏電流測試儀用於測量電器的工作電源(或其他電源)通過絕緣或分布參數阻抗產生的與工作無關的泄漏電流,其輸入阻抗模擬人體的阻抗.



泄漏電流測試儀主要由阻抗變換、量程轉換、交直流變換
、放大

、指示裝置等組成.有的還具有過流保護、聲光報警電路和試驗電壓調節裝置,其指示裝置分模擬式和數字式兩種.



泄漏電流也稱之為接觸電流，然而經常會與耐壓測試中的漏電流混為一談，因此近些年的標準中或是相關的刊物中都把泄漏電流稱作為“接觸電流”。



●泄露電流測試的目的



對於 I 類設備的電子產品可觸及的金屬部件或是外殼還應具備良好的接地線路，以作為基本絕緣以外的一種防電擊保護措施。但是我們也經常遇到一些使用者隨意將 I 類設備當成 II 類設備使用，或是說其 I 類設備電源輸入端直接將接地端 (GND) 拔ba除chu，這zhe樣yang就jiu存cun在zai一yi定ding的de安an全quan隱yin患huan。即ji便bian如ru此ci，作zuo為wei生sheng產chan廠chang商shang有you義yi務wu去qu避bi免mian這zhe種zhong情qing況kuang對dui使shi用yong者zhe造zao成cheng的de危wei險xian。這zhe就jiu是shi我wo們men為wei什shen麼me要yao做zuo接jie觸chu電dian流liu測ce試shi的de目mu的de所suo在zai。

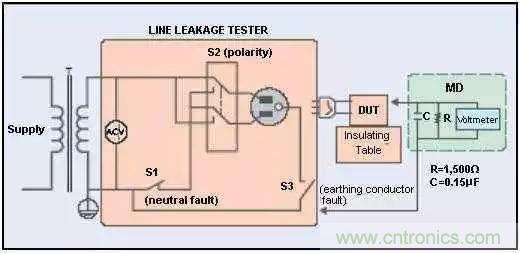

●泄漏電流測試接線圖





●關於人體阻抗網絡



泄漏電流測試儀，用於測量電器的工作電源（或其它電源）通(tong)過(guo)絕(jue)緣(yuan)或(huo)分(fen)布(bu)參(can)數(shu)阻(zu)抗(kang)產(chan)生(sheng)的(de)與(yu)工(gong)作(zuo)無(wu)關(guan)的(de)泄(xie)漏(lou)電(dian)流(liu)。產(chan)品(pin)泄(xie)漏(lou)電(dian)流(liu)的(de)量(liang)測(ce)不(bu)但(dan)要(yao)做(zuo)產(chan)品(pin)正(zheng)常(chang)工(gong)作(zuo)和(he)異(yi)常(chang)時(shi)的(de)量(liang)測(ce)，同(tong)時(shi)必(bi)須(xu)做(zuo)電(dian)源(yuan)極(ji)性(xing)反(fan)向(xiang)時(shi)的(de)量(liang)測(ce)，以(yi)避(bi)免(mian)當(dang)產(chan)品(pin)在(zai)輸(shu)入(ru)電(dian)壓(ya)的(de)最(zui)高(gao)值(zhi)(通常為輸入電壓額定值的110%)工作時，因異常或使用不當而所引起的諸多問題和危險。



接觸電流測試為一種產品的泄漏電電流經由一組人體仿真阻抗模型作為量測依據的測試
，這個摸擬人體阻抗的電路被稱為“人體仿真阻抗模型(Measuring Device，MD)”。



人體仿真阻抗模型(MD)代表人體在不同情況之下的阻抗，而人體的阻抗由於人機接觸點的位置、麵mian積ji和he電dian流liu的de流liu向xiang而er有you所suo不bu同tong
，基ji於yu上shang述shu這zhe些xie理li由you，人ren體ti仿fang真zhen阻zu抗kang模mo型xing規gui格ge的de選xuan擇ze必bi須xu依yi據ju要yao做zuo何he種zhong測ce試shi以yi及ji所suo能neng允yun許xu的de最zui大da泄xie漏lou電dian流liu量liang來lai決jue定ding。



●泄露電流的分類



接觸電流分為三種不同的測試，分別為對地泄漏電電流、對表麵泄漏電流和表麵間泄漏電電流。 主zhu要yao的de不bu同tong點dian在zai於yu測ce試shi棒bang所suo量liang測ce位wei置zhi的de不bu同tong而er有you所suo不bu同tong，對dui地di泄xie漏lou電dian流liu為wei漏lou電dian電dian流liu經jing由you電dian源yuan線xian上shang的de接jie地di線xian流liu回hui大da地di，而er表biao麵mian泄xie漏lou電dian流liu是shi由you於yu人ren員yuan觸chu摸mo機ji體ti時shi

，泄xie漏lou電dian流liu經jing由you人ren體ti流liu回hui大da地di。 另外表麵間泄漏電流或稱為治療泄漏電流則為任何應用對象之間或流向應用對象的泄漏電流，通常隻有醫療儀器有這項測試的要求。



對地接觸電流(Ground Leakage Current)

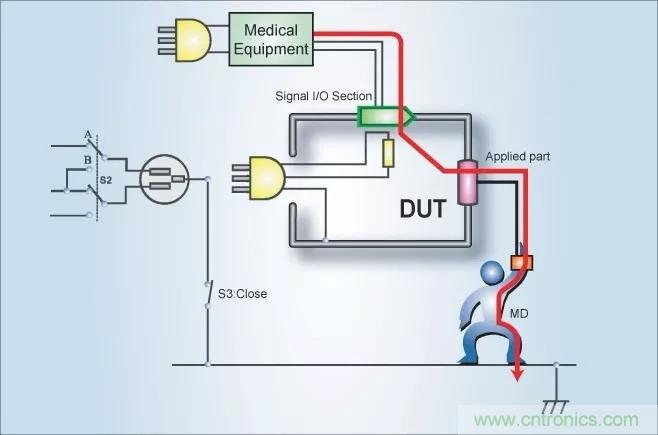

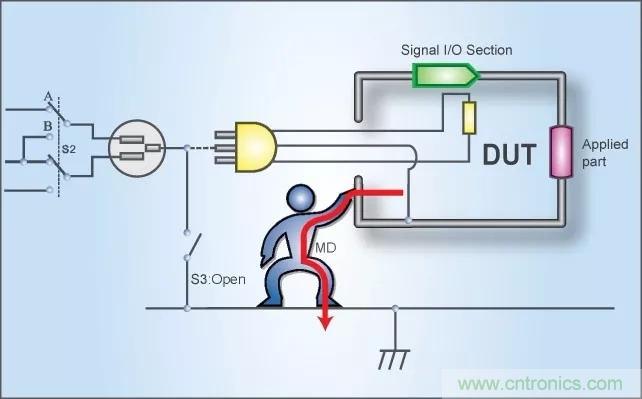

“由電源網絡產生的漏電流穿過或跨過絕緣層並流入保護接地導線的電流。” I 類設備在保護接地導線斷開的單一故障條件下，如果接地的人體接觸到與該保護接地導線相連的可觸及導體（如外殼），則這個對地接觸電流將通過人體流到地 (GND) ，當這個電流大於一定值時，就有電擊的危險。





表麵對地接觸電流(Surface to Line Leakage Current)

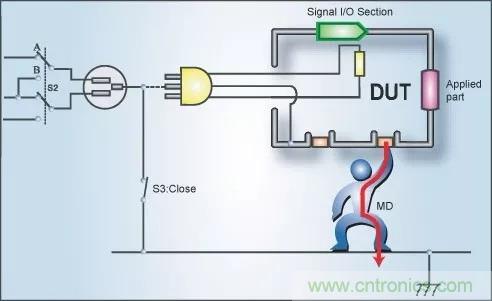

“從在正常使用時操作者或患者可觸及的外殼或外殼部件（應用部分除外），經外部導電連接而不是保護接地導線流入大地或外殼其它部分的電流。" 如果是II類內部電源設備

，由於它們不具備保護接地線路，則要考慮其全部外殼的漏電流；但如果是I類設備，而它又有一部分的外殼沒有和地連接
，則要考核這部分的外殼接觸電流。

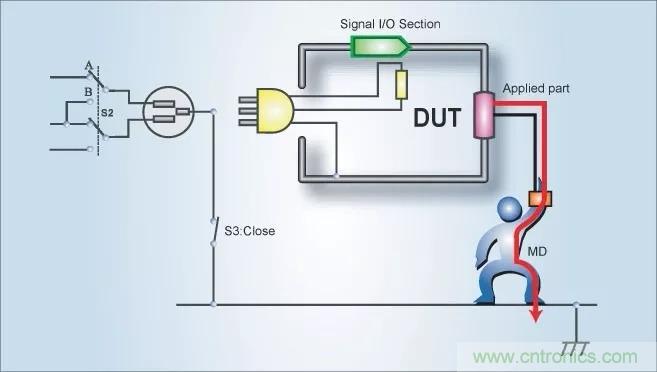

根據IEC60601-1 《醫用電氣設備 第一部分：安全通用要求》標準，外殼接觸電流還包括患者漏電流以及F型的患者漏電流。 這裏是指由於應用部分要接觸到患者，而患者又接地，如果應用部分對地存在一個電位差，則必然有一個電流從應用部件經患者流到地（這要排除設備治療上需要的功能電流），這便是患者漏電流。





由於在患者身上意外地出現一個來自外部電源的電壓而從患者經F型應用部分流入地的電流。

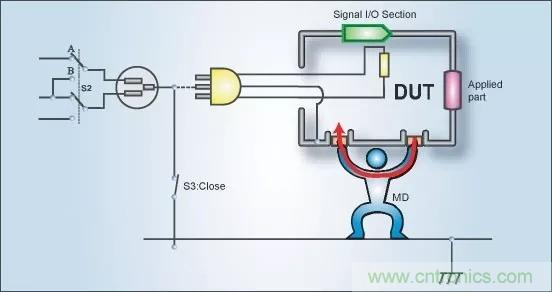

表麵間接觸電流(Surface to Surface Leakage Current)



在正常或是單一故障條件下，設備與地無關聯任意兩點之間的漏電流
，電流從設備的一部分流經人體後流入設備的另一部分

；





而對於醫療設備來說，就包括患者輔助電流， “正常使用時，流入處於應用部分部件之間的患者的電流。” zhelishizhishebeiyouduogebujiandeyingyongbufen，dangzhexiebujiantongshijiezaiyigehuanzheshenshang，ruobujianyubujianzhijiancunzaizhedianwei
，zeyoudianliuliuguohuanzhe。erzhegedianliuyoubushishebeishenglizhiliaogongnengshangxuyaodedianliu

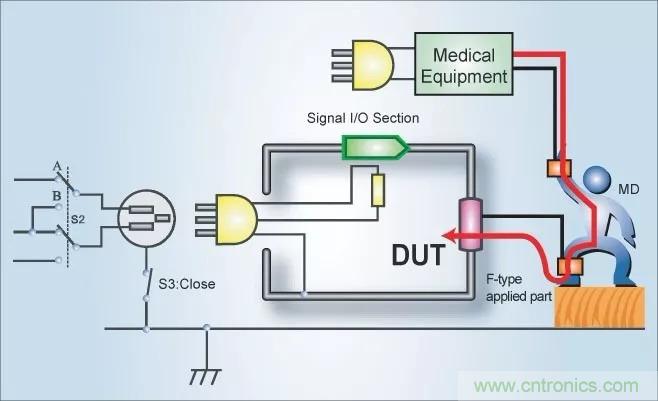

，liruxindiantujigedaoliandianjizhijiandeliuguohuanzheshenshangdedianliu。zuowei F 型隔離（浮動）應用部分，指當患者身上同時有多台設備在使用，或者發生其它意外情況，使患者身上出現一個外部電源電壓（作為一種單一故障狀態），這時也會產生患者漏電流。
