拆解iPhone XS：發現7納米工藝的奧秘
發布時間：2018-09-26 責任編輯：wenwei
【導讀】雖然iPhone XS和Apple Watch Series 4今天10點才正式開賣，現在網上已經有人完成了iPhone XS的首發拆解。不是你們熟悉的iFixit，而是荷蘭的一家媒體FixjeiPhone，他們設法提前拿到了5.8英寸的iPhone XS……
隨著iPhone XS和Apple Watch Series 4今天10點正式開賣，預計未來幾天會有一波拆機、跌落測試、速度測試等視頻出現，不過現在網上已經有人完成了iPhone XS的首發拆解。
不是你們熟悉的iFixit，而是荷蘭的一家媒體FixjeiPhone，據說也是專注拆解三十年的老司機呢。
FixjeiPhone設法提前拿到了5.8英寸的iPhone XS，並快速地進行了拆解，還率先在油管發布了iPhone XS的拆解視頻，遺憾的是視頻是荷蘭語的。不過為了搶首發，老外也是蠻拚的。
拆卸設備的技術人員指出，由於蘋果增加了更多灰塵和防水密封，因此將顯示器與機身分離起來更加困難。iPhone XS支持IP68防水，意味著它可以在2米的水中存活30分鍾。

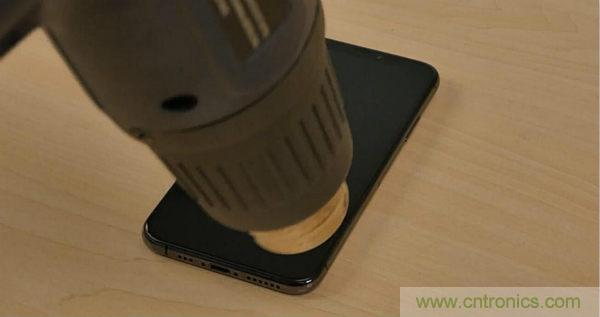

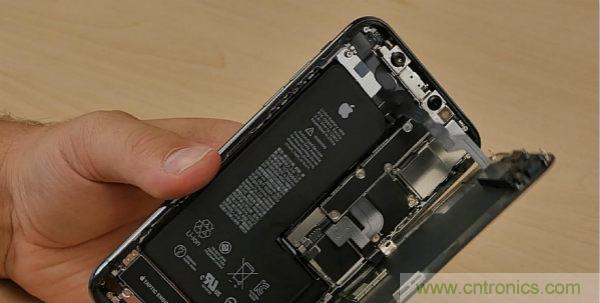

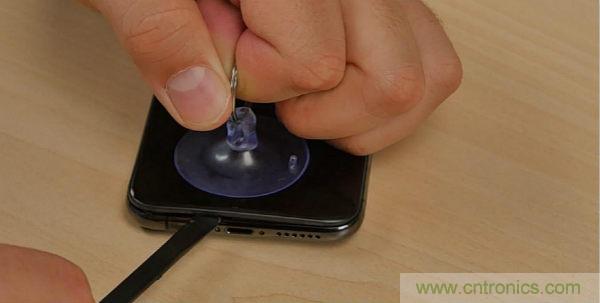

拿掉前麵板的方法和之前一樣，先去掉SIM卡槽，接著取下Lightning接口兩側的螺絲，由於防水密封膠的存在，需要用熱風槍對屏幕加熱軟化粘合劑，最後借助撬棒和吸盤慢慢拿開。
一定要記得iPhone X係列的屏幕排線在右側，千萬別搞錯扯斷了。

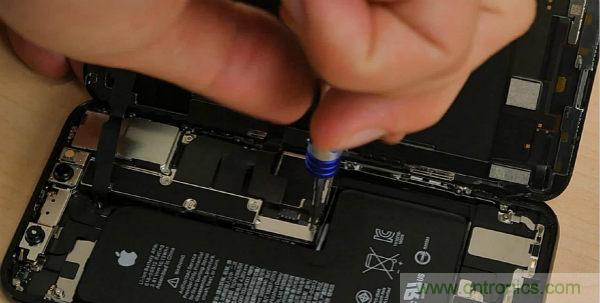

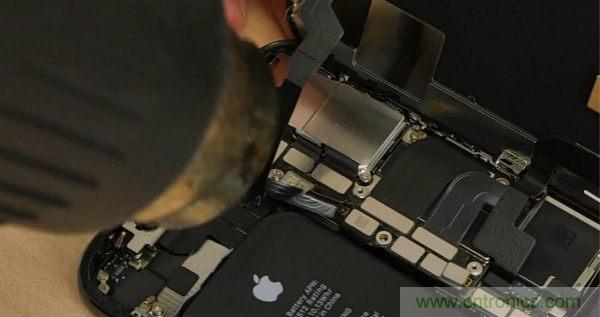

要將屏幕與機身徹底分離，首先就要將iPhone XS機身內部的4顆螺絲釘給拆解下來。而4顆螺絲釘都是菲利普製造的。

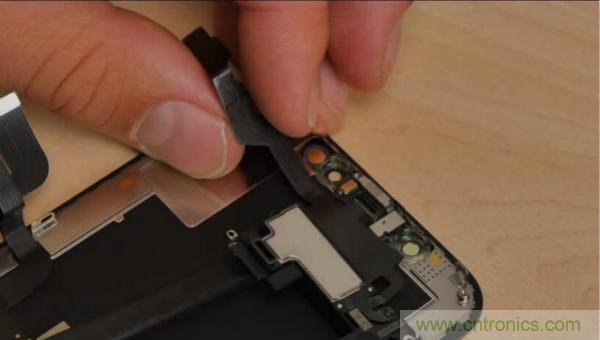

接著就是將排線給拆解下來，iPhone XS的內部防水措施是有多複雜？連排線上都還有粘合劑。而這根排線是連接Face ID解鎖的。

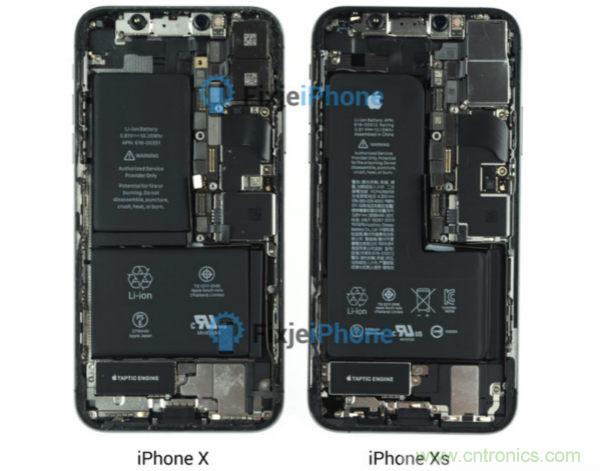

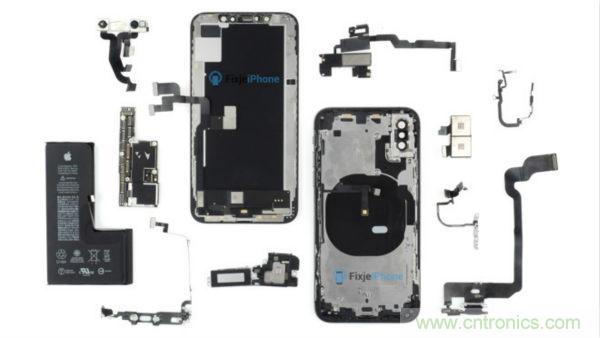

將拆開外殼的 iPhone XS 和 iPhone X 並排放置，內部結構非常相似，其中組件排列位置上 iPhone XS 與一年前的 iPhone X 無甚差異。iPhone XS 的內部構造延續了 iPhone X 的大部分設計，考慮到兩種設備之間的相似性，這不足為奇。
將屏幕與iPhone XS機身徹底分離後，首先將麥克風給拆下來。需要的話，你也可以拆掉Face ID功能模組。

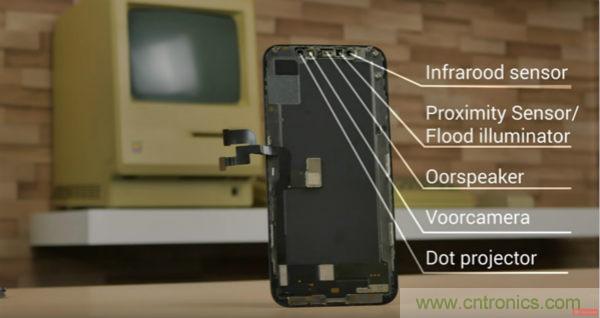

可以看到，iPhone XS的OLED內屏上有紅外傳感器、手機距離傳感器、麥克風孔、前鏡頭孔、點陣投影器等元件，與iPhone X的屏幕一模一樣。

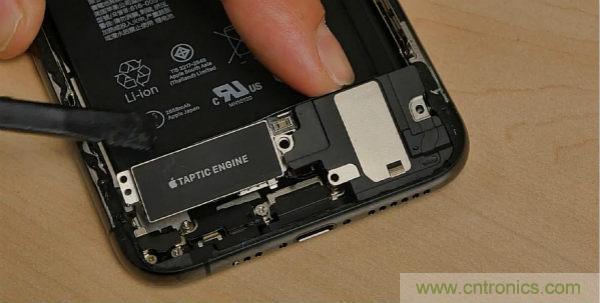

取下電池之前，需要拿掉底板連接、Taptic Engine振動馬達、揚聲器等。

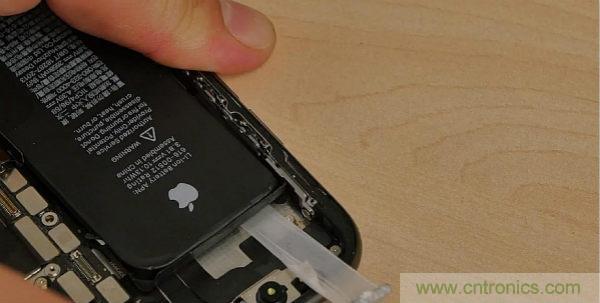

拆電池前需要清理掉周圍的膠水、底部的三層塑料膜等。然後用工具將L形電池給撬出來就行了。
銘文顯示，iPhone XS使用的是一塊2658mAh、10.13Whr的L形鋰電池，製造商為惠州市德賽電池有限公司。
這個數據和工信部入網信息一致，今年XS的確比去年的iPhone X電池（2716mAh ）“縮水”了。因為iPhone X中實際上是兩個獨立的電池單元，拚成了L形布局。
盡管電池容量小了，不過根據蘋果官網參數顯示，iPhone XS的續航時間依然要比iPhone X好多了，例如iPhone X通話時間、上網使用時間隻有21、12小時，但iPhone XS增加到25、15小時。這可能是因為新的A12芯片采用了7納米工藝而更加節能，所以大家還是能夠放心續航時間的，絕對不會說一天不到就沒電了，除非你是長時間玩遊戲這類超耗電應用。

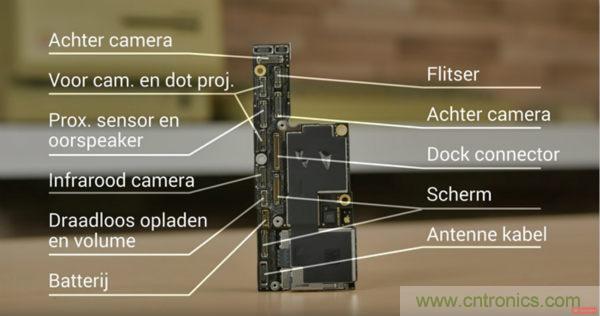

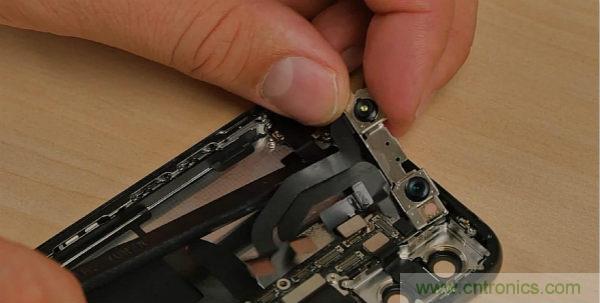

拿掉電池後，可以開始移除後置雙攝、前置雙攝，最後就能看到集成了A12芯片、內存、閃存的精致主板了。
相機模塊的變化不僅影響內部空間，還會使主攝像頭的大小發生細微改變，事實證明 iPhone XS 相機比 iPhone X 的在長度和寬度上都增加了大約 1 毫米，這也是為什麼 iPhone X 手機外殼沒法用在 iPhone XS 上的原因之一。

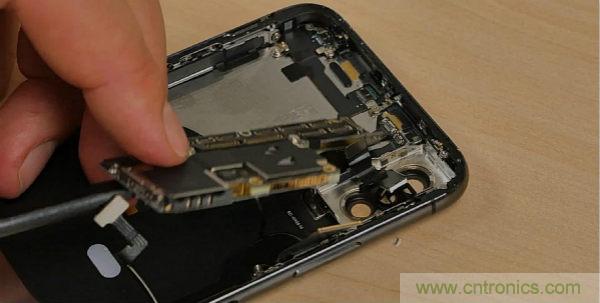

將天線、無線充電、音量鍵、充電接口以及閃光燈等排線拆解下來後，接著就是拆解iPhone XS的主板了。

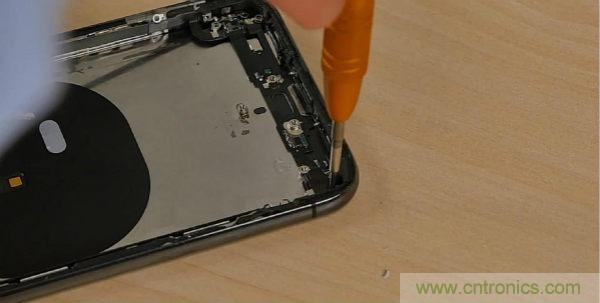

最後就是將iPhoneXS機殼後背的無線充電以及內部一些排線全部都拆解下來就完成了。
