開關電源布線中各種接地方式
發布時間：2018-11-21 責任編輯：xueqi
【導讀】在開關電源布線中，基本原則是：根據實際應用,先分清楚地線的種類, 然後選擇不同的接地方式；不論何種接地方式，都須遵守“低阻 抗，低噪聲”的原則。以下將介紹開關電源實際布線過程中要考慮各種“地”的特點及接地方式。

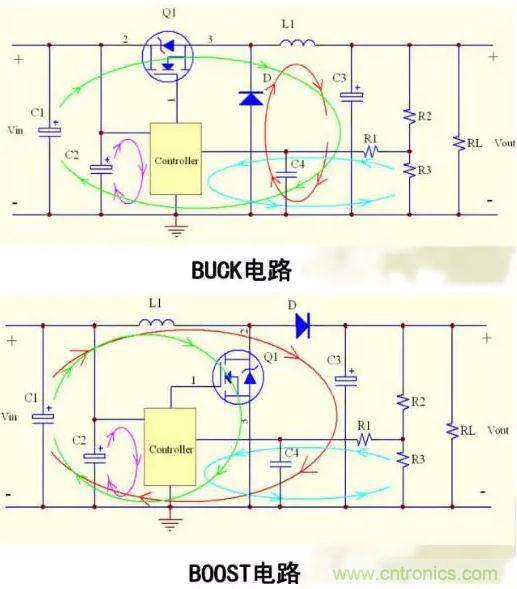

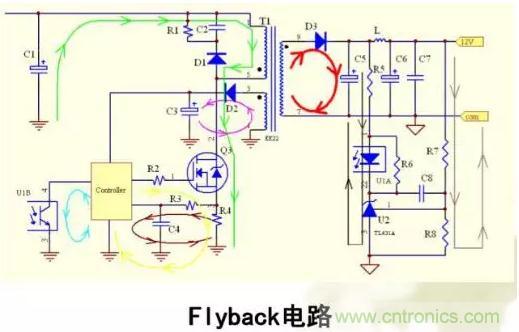

基本電路拓撲環路

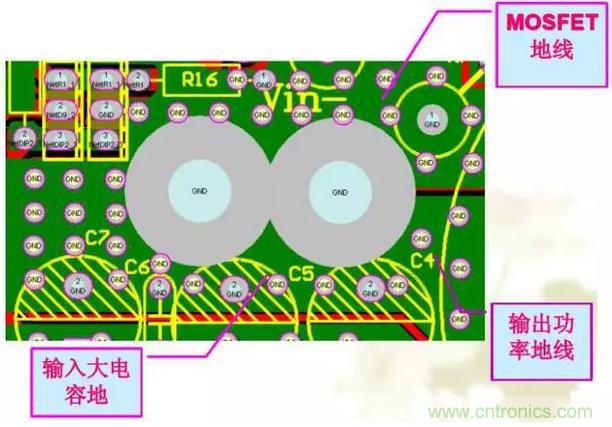

功率地線
功率地線由於有大電流流過,如果處理不當就會產生很大的幹擾,不能帶重載,甚至不能正常工作.

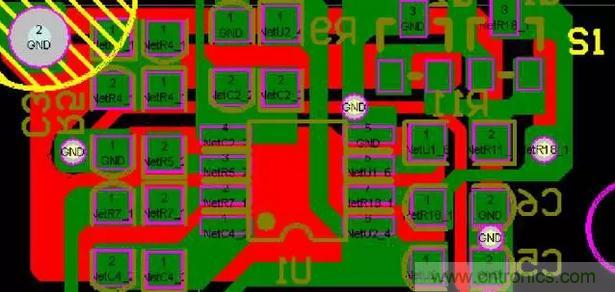

失敗案例
BUCK線路，由於使用大麵積的鋪地，導致幹擾太大，不能帶重載。

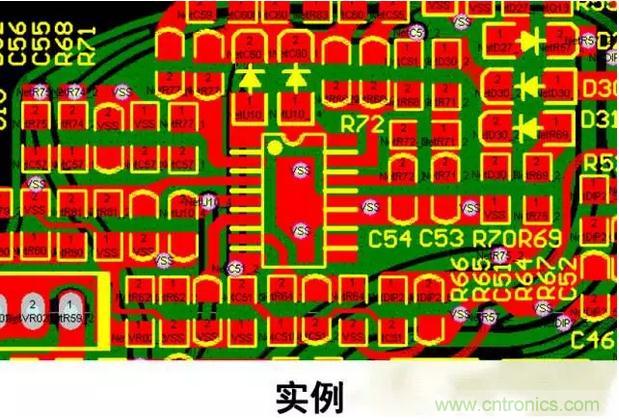

成功案例

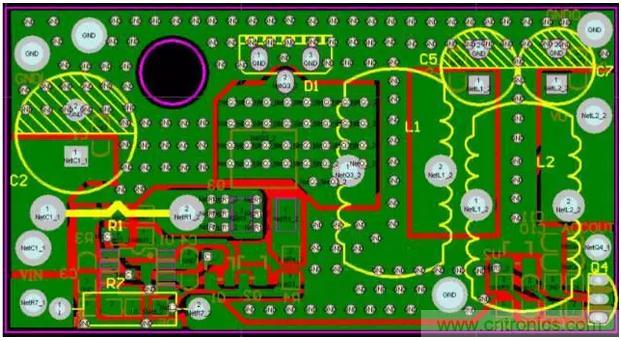

1.2KW BOOST線路
Layout需要注意的問題
●不同的功率地線需要單獨走線
●盡量不要平行走線
●盡量減少環路麵積
●必須遵循“短，粗，直”的原則；因功率 地線的di/dt較大，太長的線天線效應明 顯；太細的線會產生較大的壓降；彎曲 太多或90度的線會產生反射效應

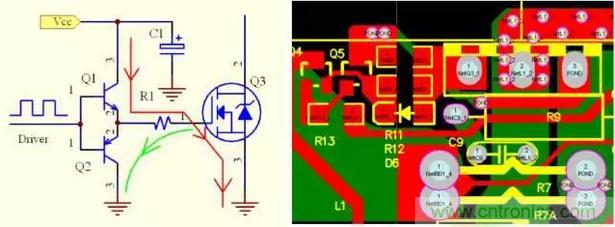

驅動地線

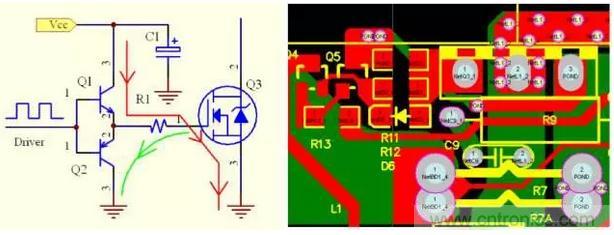

驅動源的地線要盡量靠近被驅動器件，以便 構成最小環路，減少振蕩與EMI問題

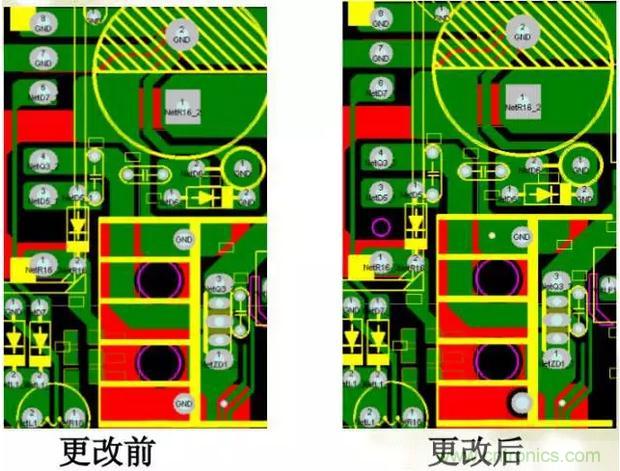

Y電容的接地點
●關於“源” 的概念
●“ 靜地”是源的低端

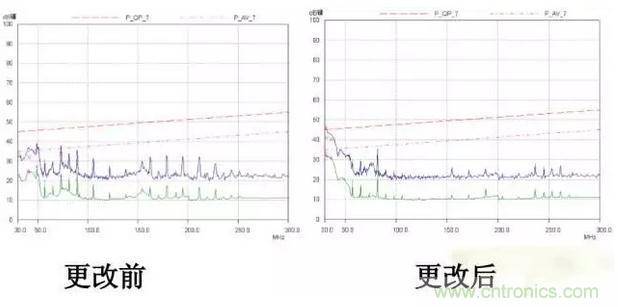

●Y電容的連接點，講究一個“靜”，很顯然上圖Y電容最佳連接點事C1的負端，以及變壓器T1的次級7腳。
散熱器接地
散熱器處於地電位,有源器件處於射頻電位,故 散熱器工作時可以等效於一個大的共模去耦電 容,將RF電流接入地.

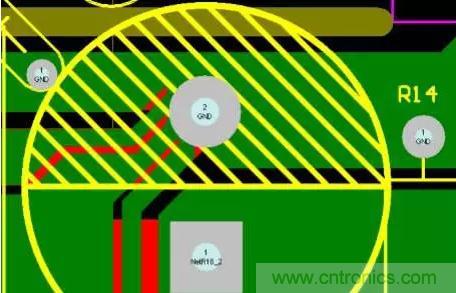

局部接地麵的應用
局部接地麵可以捕獲器件跟振蕩器內部產生的 RF磁通量,在高頻電路中最常見.
總結
●實際布線要結合安規、EMC的要求
●關鍵是要理解“地”在電源中的作用,布線時需要權衡利弊得失
