一、電源電路



電子電路中的電源一般是低壓直流電，所以要想從 220 伏市電變換成直流電，應該220 伏交流變成低壓交流電
， 再用整流電路變成脈動的直流電 ， 最後用濾波電路濾除脈流電中的交流成分後才能得到直流電。有的電子設備對電源的質量要求很高
， 所以有需要再增加一個穩壓電路。



交流——>變壓——>整流——>濾波(得到不穩壓直流)——>穩壓管——>穩壓直流



二

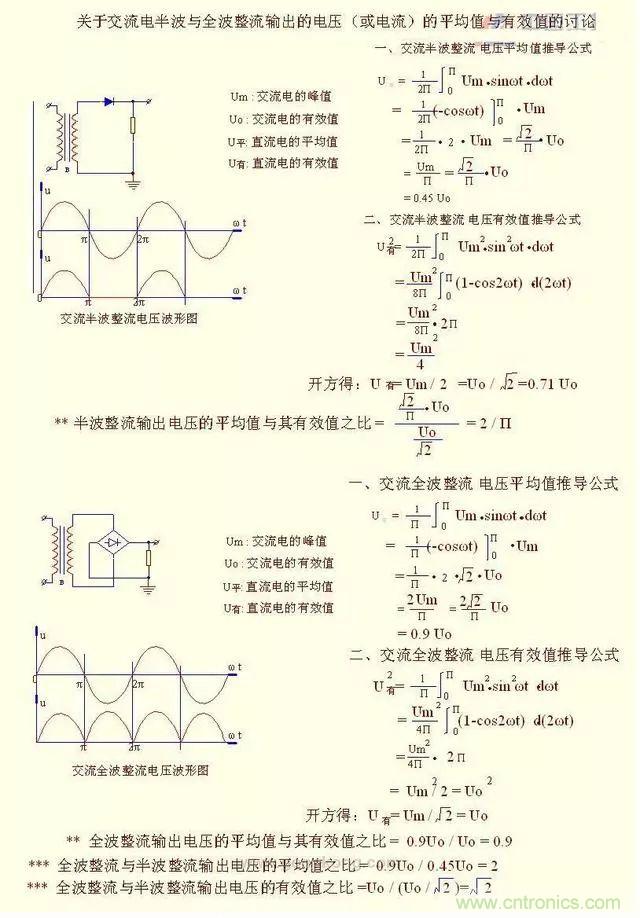

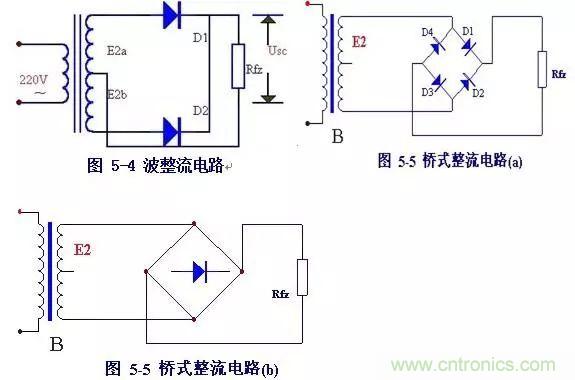

、整流電路





三 濾波電路



( 1 )電容濾波



把電容器和負載並聯

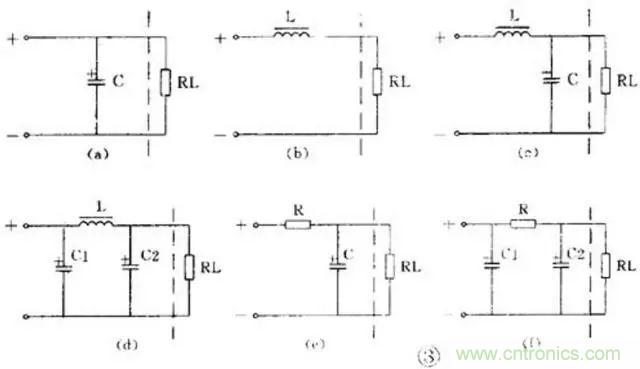

，如圖 3 ( a )
，正半周時電容被充電，負半周時電容放電，就



可使負載上得到平滑的直流電。





( 2 )電感濾波



把電感和負載串聯起來，如圖 3 ( b ) ，也能濾除脈動電流中的交流成分。當通過電感線圈的電流增大時
，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲於電感之中;當dang通tong過guo電dian感gan線xian圈quan的de電dian流liu減jian小xiao時shi，自zi感gan電dian動dong勢shi與yu電dian流liu方fang向xiang相xiang同tong，阻zu止zhi電dian流liu的de減jian小xiao，同tong時shi釋shi放fang出chu存cun儲chu的de能neng量liang，以yi補bu償chang電dian流liu的de減jian小xiao。因yin此ci經jing電dian感gan濾lv波bo後hou，不bu但dan負fu載zai電dian流liu及ji電dian壓ya的de脈mai動dong減jian小xiao，波bo形xing變bian得de平ping滑hua，而er且qie整zheng流liu二er極ji管guan的de導dao通tong角jiao增zeng大da。



( 3 ) L
、 C 濾波



用 1 個電感和 1 個電容組成的濾波電路因為象一個倒寫的字母 “ L ”
， 被稱為 L 型
，見圖 3 ( c ) 。用 1 個電感和 2 個電容的濾波電路因為象字母 “ π ”
，被稱為 π 型 ，

見圖 3 ( d ) ，這是濾波效果較好的電路。



( 4 ) RC 濾波



電感器 的成本高、體積大，所以在電流不太大的電子電路中常用電阻器取代電感器而組成RC 濾波電路。同樣，它也有L 型，見圖3 ( e ) ; π 型，見圖3 ( f ) 。
