在下麵的圖1中，看看左邊標有“理想(Ideal)”的分流電阻連接。理想的連接使用長度和尺寸都一致和相同的走線；這(zhe)些(xie)走(zou)線(xian)連(lian)接(jie)到(dao)分(fen)流(liu)器(qi)製(zhi)造(zao)商(shang)通(tong)常(chang)建(jian)議(yi)的(de)分(fen)流(liu)處(chu)
，最(zui)後(hou)由(you)放(fang)大(da)器(qi)測(ce)量(liang)或(huo)檢(jian)測(ce)的(de)電(dian)壓(ya)正(zheng)好(hao)對(dui)應(ying)於(yu)分(fen)流(liu)的(de)有(you)源(yuan)部(bu)分(fen)的(de)壓(ya)降(jiang)。現(xian)在(zai)，花(hua)點(dian)時(shi)間(jian)比(bi)較(jiao)圖(tu)中(zhong)所(suo)示(shi)的(de)理(li)想(xiang)連(lian)接(jie)與(yu)“非理想(non-ideal)”連接。

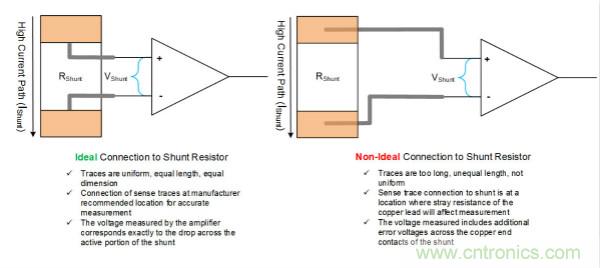

圖1：理想的 vs 非理想的分流電阻連接



分流電阻設計



為獲得最大的能效，有必要了解分流器的結構。被焊入的分流器的端子通常是銅材料，與分流器本體是不同的材料
，例如錳銅
；分流器製造商正把這中間部分材料調節到一個確切的值。目的是準確地獲得電阻材料本身的壓降，並且在連接末端處沒有壓降。圖2顯示了製造商通常建議的雙端子分流電阻的連接點。檢測線連接在任意一邊的中間，就在分流電阻材料與銅引線接口的平麵上。

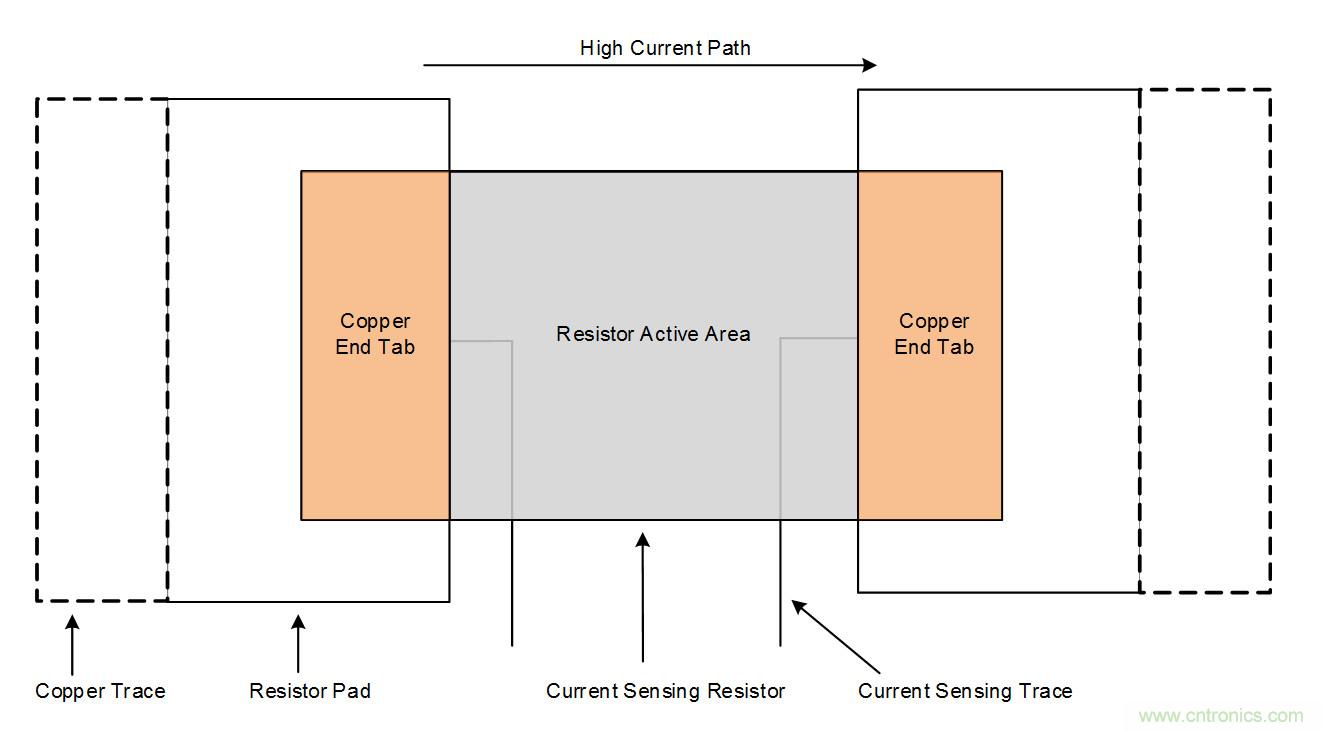

圖2：製造商通常建議的雙端子分流電阻的連接點



如果它們與圖2中突出顯示的不同，應始終遵循分流器製造商關於連接到分流電阻的建議。注意圖3畫出了雜散引線電阻和雜散檢測走線電阻- 一個不適當的連接將對測量增加這些不必要的雜散電阻和增加誤差。

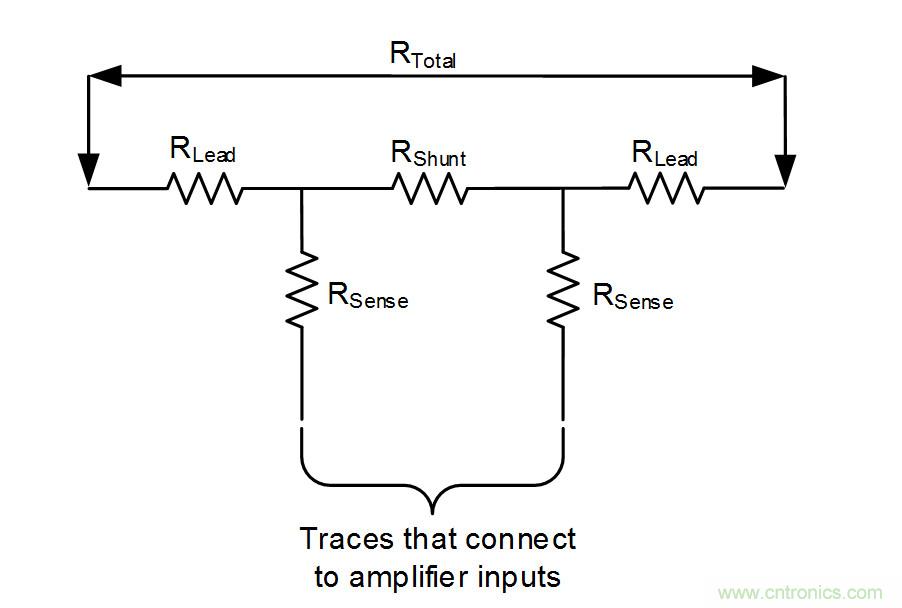

圖3：連接到雙端子分流電阻的雜散電阻(RLead和RSense)



圖4中所示的四端子分流電阻提供了一種更明顯的方法來連接開爾文(Kelvin)檢測線到分流器
，同時保持了較高的準確度。但需要注意的是，四端子分流電阻器在成本方麵沒有優勢.

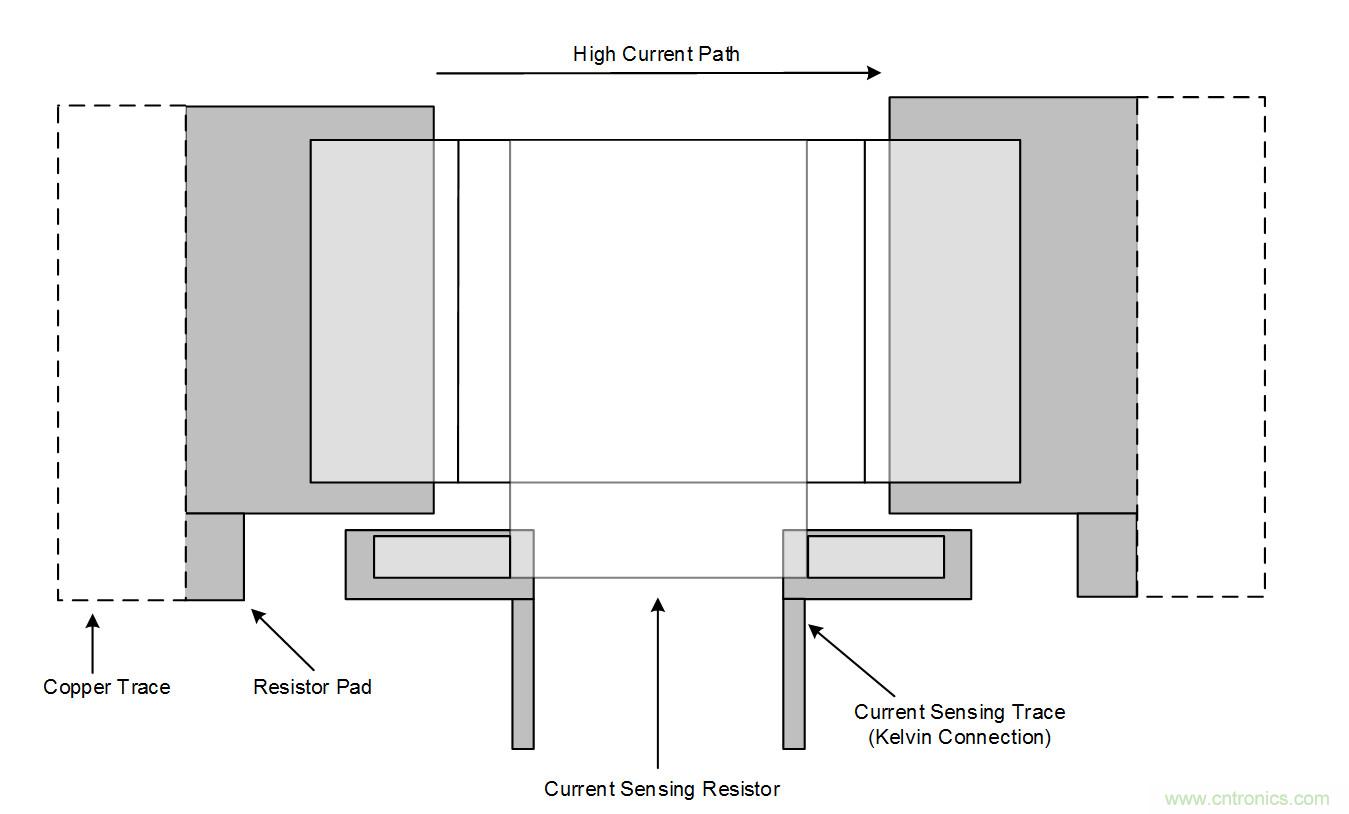

圖4：製造商通常建議的四端子分流電阻的連接點



實現精確的分流電阻連接並不難，但這需要了解分流器製造商的連接指南和適當的PCB設計，以作出正確的連接。



請繼續關注第三部分

，也是本博客係列的最後一部分，我們將以“好的分流電阻連接對比不良的分流電阻連接”為主題，綜合在第一部分和第二部分中所談的
，看看設計合理的PCB，並比較連接良好的PCB和連接不良的PCB的測量數據。
