首先就是抗混疊電路的需求。例如當電路中的SAR型ADC采樣率為fs時，根據香濃采樣定律
，輸入信號的頻率需要小於fs/2，頻率超過fs/2的信號將會通過混疊效應“混入”有用信號頻帶中，並且無法區分。因此，為了避免混疊的問題，絕大部分SAR型ADC電路需要在前端設計專用的多階有源濾波器
，濾掉頻率超過fs/2的信號。（注：Σ-Δ型ADC理li論lun上shang也ye需xu要yao抗kang混hun疊die濾lv波bo器qi，但dan是shi由you於yu其qi過guo采cai樣yang特te性xing及ji內nei部bu數shu字zi濾lv波bo器qi的de帶dai外wai衰shuai減jian特te性xing

，其qi對dui抗kang混hun疊die濾lv波bo器qi的de設she計ji要yao求qiu要yao低di很hen多duo
，多duo數shu情qing況kuang下xia一yi階jieRC電路能夠滿足抗混疊需求。）



其次是模擬輸入與基準輸入的驅動問題。不同於大學課本上講到的
，現在市麵上流行的大部分SAR型ADC不再是通過分壓電阻網絡來實現電壓的逐次逼近
，由於CMOS工藝的普及，取而代之的是通過內部電容網絡實現電荷的逐次逼近，這樣無論是ADC的信號輸入端還是基準輸入端，都是通過一個電容采樣，這個電容一般為幾個皮法到幾十個皮法。這樣帶來的兩個新的問題就是：1，我們能否在采樣的短暫時間內將這個電容完全充滿
；2，這個電容在采樣瞬間是否會把我們信號瞬態拉低。（具體的SAR ADC驅動設計請參考SLAA571A：Design Challenges and Improvement Techniques for SAR ADC Driver Circuit）。糟糕的驅動設計會導致無論是輸入信號，還是基準信號都會被瞬態拉低，並且造成采樣誤差
，如下圖所示：

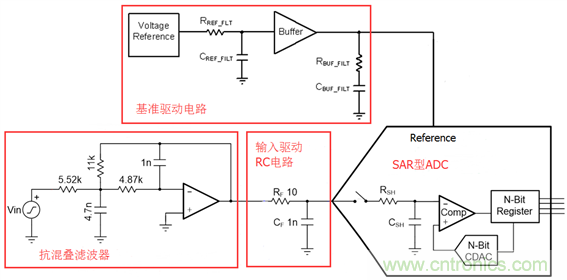

所以標準的SAR型ADC驅動電路需要基準及驅動電路，抗混疊濾波器
，輸入驅動電路等三個部分，其電路結構如下：





除了上述的兩個關鍵問題以外
，SAR型ADC采樣電路往往還需要配備電壓基準，模擬開關，輸入放大及直流偏置電路（交流信號無法直接被單電源ADC采樣）等，複雜的係統設計往往會另工程師們望而卻步。

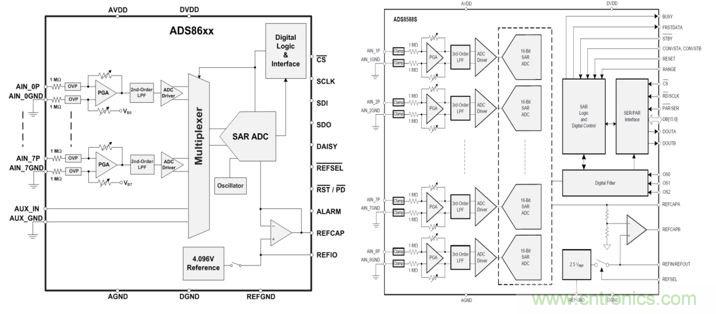

針對於這一問題，現TI開發出一係列全集成式SAR型ADC, 其集成了高阻抗輸入可編程放大器，抗混疊濾波器，ADC驅動電路，模擬開關以及高精密電壓基準等，並且能在單電源供電環境下提供±10V/ ±5V/ ±2.5V等可編程輸入範圍。高集成度的設計使得這種ADC更像一塊電壓采集器，大大簡化采樣電路的設計，同時TI提供極具競爭力的價格，以便眾多工業客戶選用。其結構框圖如下：





非同步型全集成ADC    同步型全集成ADC

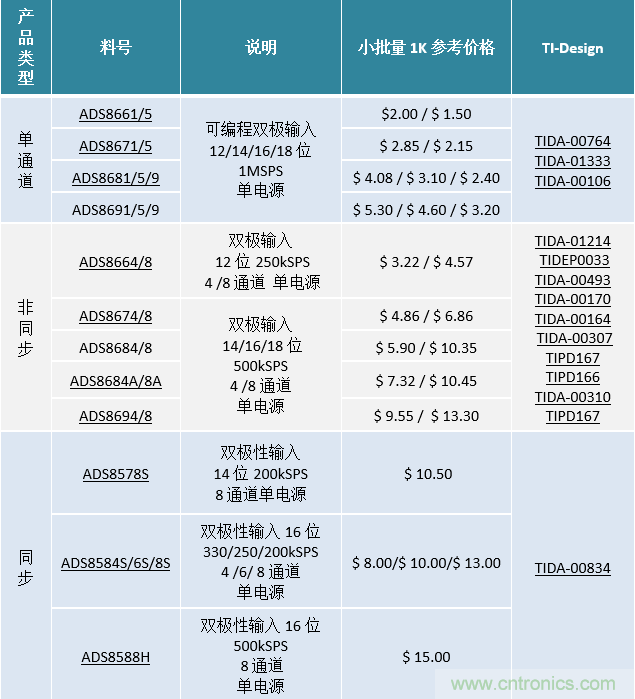

這種全集成型的ADC大大簡化了電路設計，同時優化了成本。針對於這一類全集成型ADC，TI提供多種型號
，涵蓋不同分辨率，不同通道，同步/非同步等多種器件。下麵表格中羅列了全係列高集成度SAR型ADC，以及相應的資料及參考設計TI-Design
，歡迎各位工程師點擊查看。





注：TI絕大部分器件都會有參考設計
，我們叫做TI-Design
，每一份TI-Design中都包括參考手冊， 原理圖
，PCB
，軟件代碼



，測試結果，以及BOM表
，用戶可以在TI官網免費下載。
