§01 串聯色環電感



在昨天的 色環電感外部磁場泄露[1] 測ce試shi中zhong
，初chu步bu探tan討tao了le使shi用yong色se環huan電dian感gan作zuo為wei天tian線xian放fang大da器qi扼e流liu圈quan負fu載zai的de情qing況kuang下xia，如ru何he避bi免mian由you於yu漏lou感gan引yin起qi的de放fang大da器qi磁ci耦ou合he自zi激ji振zhen蕩dang的de情qing況kuang。在zai留liu言yan區qu中zhong 佟超 給出了 一個非常有趣的建議：najiushiliyonglianggesehuandianganjubudianqichuanlianzaiyiqi，danjiegoushangbinglianzaiyiqi，bingqiejixingxiangfan
，rucigouchengyigejubuzhuncihuandejiegou，keyidadajianshaowailoudecichangliang，tongshizaiyidingchengdushangyetigaolediangandedianganliang。xiamiantongguojuticelianglaijianyanzhezhonglianjiefangshiduiyulianggedianganzuizhongdedianganliang、漏磁場的影響。

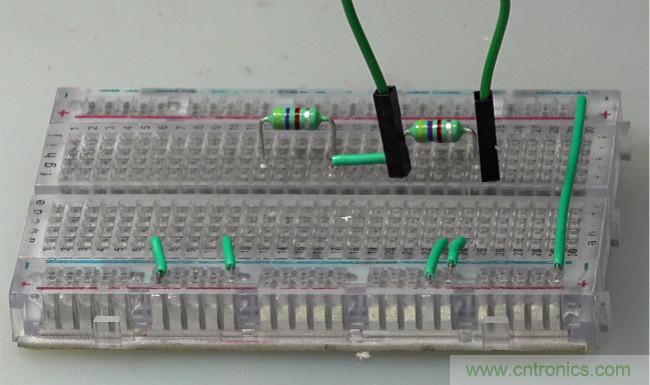

參與實驗的兩個色環電感



測試所使用的兩個色環電感的參數，使用 NanoVNA[2] 測量電感在150kHz下的參數：



 ◎ 電感1的參數（@150kHz）：


   電感（uH）：4158.6

   串聯電阻（Ω）：213.16

   品質因子Q：18.39


 ◎ 電感2的參數（@150kHz）：


   電感（uH）：4116.91

   串聯電阻（Ω）：212.17

   品質因子Q：18.29



1.電感串聯

  

將兩個電感進行串聯，在空間上它們可以呈現不耦合（相距很遠），並行放在一起同相耦合和反向耦合。



（1）不耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：8479.51

   串聯電阻（Ω）：648.05

           品質因子Q：12.33

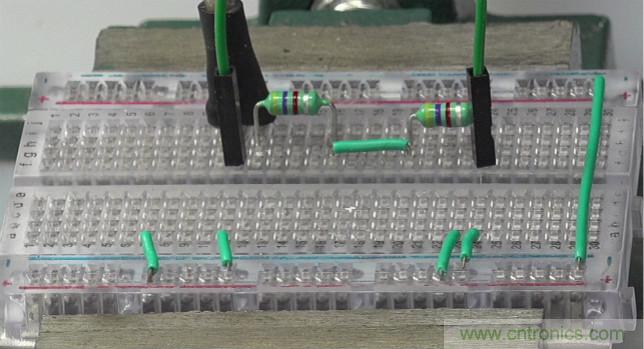

兩個電感不耦合



（2）同相耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：11069.5

   串聯電阻（Ω）：804.99

   品質因子Q：12.96

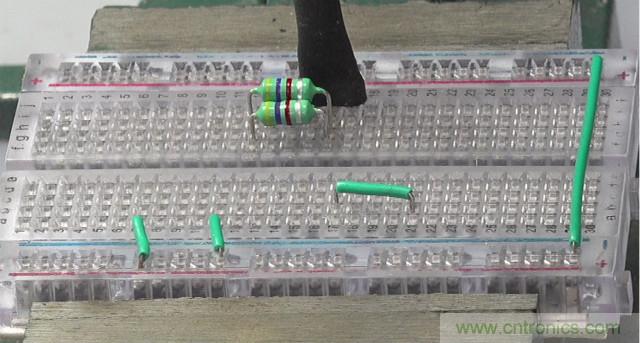

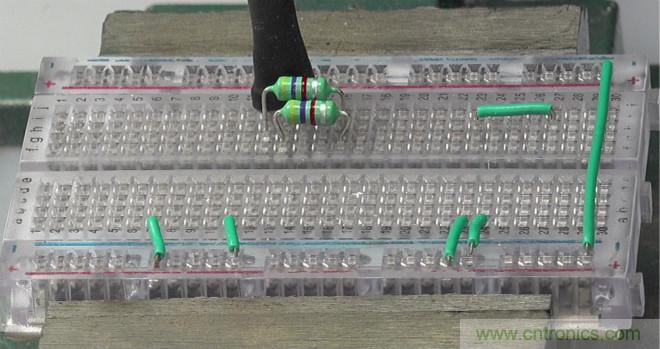

兩個電感串聯同相耦合



（3）反向耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：10501.16

   串聯電阻（Ω）：579.53

   品質因子Q：17.08

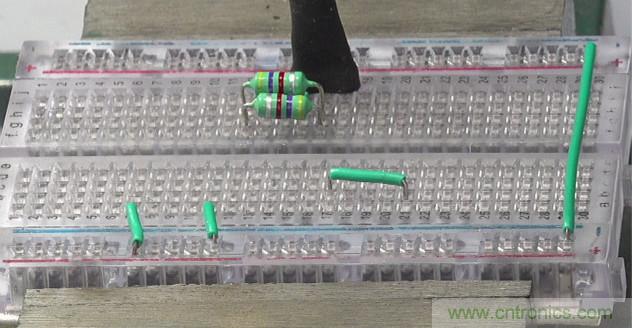

兩個電感串聯，反向耦合



2.電感並聯



（1）不耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：2029.75

   串聯電阻（Ω）：75.46

   品質因子Q：25.35

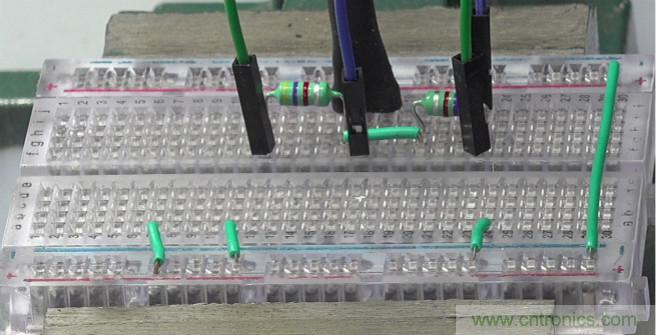

兩個電感並聯不耦合



（2）同相耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：1617.11

   串聯電阻（Ω）：66.48

           品質因子Q：22.92

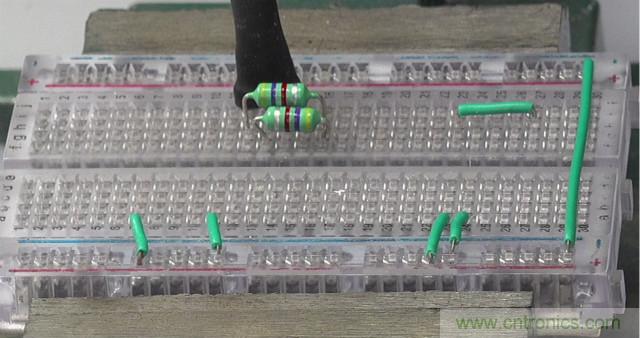

兩個電感並聯
，同相耦合



（3）反向耦合



 ◎ 串聯電感的參數（@150kHz）：



   電感（uH）：1640.01

   串聯電阻（Ω）：62.91

   品質因子Q：24.56



兩個電感並聯，反向耦合



3.結果總結



（1）電感測量表格

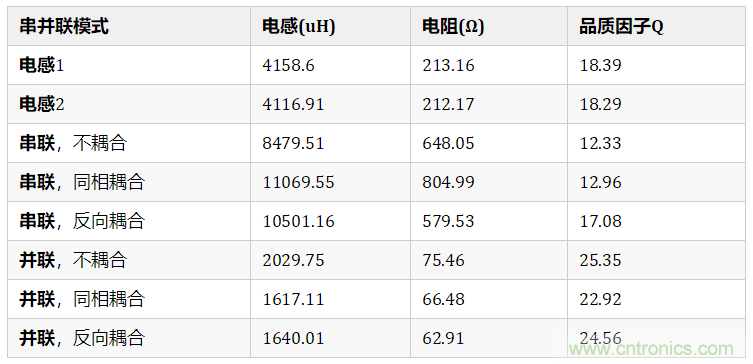

將上麵的測量結果總結在下麵的表格中。





（2）測量互感

  

根據 有互感的電感的串並聯[3] 考慮帶有互感的電感串聯

，互感 ，串聯的電感為：





串聯的電感為：





那(na)麼(me)上(shang)麵(mian)的(de)測(ce)量(liang)結(jie)果(guo)來(lai)看(kan)，當(dang)兩(liang)個(ge)電(dian)感(gan)靠(kao)在(zai)一(yi)起(qi)的(de)時(shi)候(hou)
，無(wu)論(lun)是(shi)他(ta)們(men)的(de)極(ji)性(xing)是(shi)相(xiang)同(tong)，還(hai)是(shi)相(xiang)反(fan)，所(suo)獲(huo)得(de)串(chuan)聯(lian)電(dian)感(gan)都(dou)是(shi)增(zeng)加(jia)的(de)。同(tong)樣(yang)

，對(dui)於(yu)並(bing)聯(lian)，並(bing)聯(lian)在(zai)一(yi)起(qi)，如(ru)果(guo)耦(ou)合(he)在(zai)一(yi)起(qi)對(dui)應(ying)的(de)電(dian)感(gan)也(ye)是(shi)降(jiang)低(di)了(le)。因(yin)此(ci)，這(zhe)裏(li)其(qi)中(zhong)相(xiang)互(hu)耦(ou)合(he)M都是大於零的。

  

根據上麵的測量值

，可以測量在不同耦合下對應的兩個電感之間的互感。串聯互感計算公式：





並聯互感計算公式：







可以看到放在一起的兩個色環電感

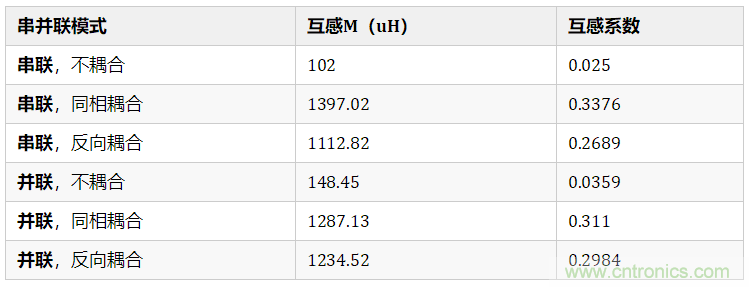

，他們之間的互感總是大於零的。這一點是很奇怪的。他們之間的互感係數大體在0.3左右。



※ 總結討論 ※



通過實驗驗證了原來一直想知道的，當兩個色環電感靠近在一起他們之間的互感大體為0.3左右。令人想不到的是， 無論兩個電感的方向如何
，他們之間的互感總是正的，而且大體在0.3左右。 。

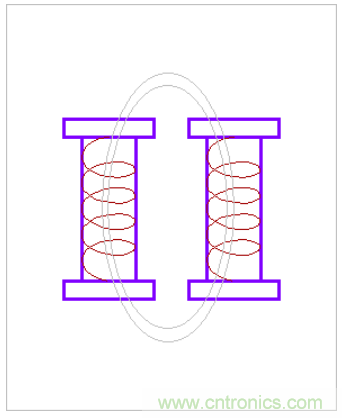

靠近的兩個電感之間的磁場



關於為什兩個靠近的工字型的電感之間的互感總是正的？這一點還有點進一步的理解、探討。誰能告訴我其中的道理呢？
