【導讀】現代信息處理應用中
，對模數轉換器（ADC）的速度、精度、功耗和動態性能等關鍵性能指標不斷提出更高的要求。經過多年的發展和技術革新，模數轉換器逐漸形成了逐次逼近型
、積分型以及∑-Δ等多種類型，它們各有優缺點
，能滿足不同應用場合的要求。

現代信息處理應用中，對模數轉換器（ADC）的速度、精度、功耗和動態性能等關鍵性能指標不斷提出更高的要求。經過多年的發展和技術革新
，模數轉換器逐漸形成了逐次逼近型、積分型以及∑-Δ等多種類型


，它們各有優缺點
，能滿足不同應用場合的要求。其中

，∑-Δ模數轉換器通常具有較高分辨率、高集成度
、低功耗以及較低成本，是過程控製、高精度溫度測量等應用的上佳選擇。近年來，∑-Δ模數轉換器以其分辨率高、線性度好
、成本低等優勢得到越來越廣泛的應用，非常適合電池供電的便攜式係統。此外，元件數量較少也提高了係統可靠性。

精品推薦

Analog Devices Inc.（ADI）作為業界知名製造商
，提供一係列精密低功耗信號鏈產品，包括精密放大器、基準電壓源
、模數轉換器等。其中的模數轉換器產品係列涵蓋8位至24位產品，可以將模擬信號轉換為數字信號
，適應於多種領域的應用
，AD4130-8就是其中的一款新品。

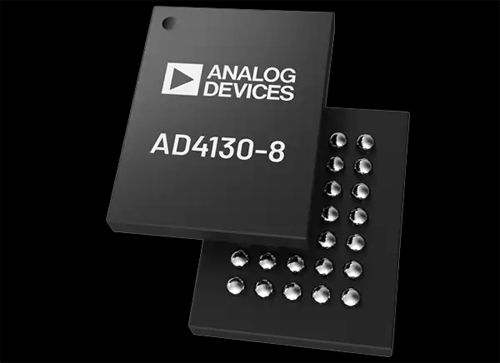

AD4130-8超低功耗24位Σ-Δ模數轉換器

AD4130-8是一款超低功耗的高精度測量解決方案，適用於低帶寬電池供電應用。全集成模擬前端（AFE）包括可用於多達16個單端或8個差分輸入的多路複用器

、可編程增益放大器（PGA）
、24位Σ-Δ模數轉換器、片上基準電壓源和振蕩器
、靈活的濾波器選項、智能時序控製器、傳感器偏置和激勵選項、診斷功能
，以及可改善供電電池使用壽命的新增功能，即先進先出（FIFO）緩衝區和占空比選項。

利用AD4130-8，用戶可以在連續轉換過程中測量電流消耗為28.5μA（增益=1）和32.5μA（增益=128）的低頻信號。當使用占空比選項之一時
，甚至可以在使用更低的平均電流時進行測量。AD4130-8可配置為具有8個差分輸入、16個單端或偽差分輸入。這些輸入連接到交叉點多路複用器，其中任何輸入對都可以成為PGA和ADC的測量通道輸入。

AD4130-8的設計允許用戶使用1.71V到3.6V的單個模擬電源電壓供電。在電池供電應用中，低至1.71V的工作電壓可延長係統使用壽命，因為即使電池電壓消失，AFE也可以繼續工作。數字電源可以是獨立電源，工作電壓範圍在1.65V至3.6V之間。由於降低了電流消耗
，集成的片上FIFO緩衝區可與智能時序控製器串聯工作，從而使AD4130-8成為自主測量係統，這樣
，微控製器便可以休眠更長時間。

對於安全性較高的應用來說，AD4130-8還具有多種集成診斷功能
，如用於開路檢測的熔斷電流
、內部溫度傳感器、參考電壓檢測
，以及模擬輸入過壓和欠壓檢測等。數字接口上包含新增的診斷功能，如循環冗餘檢查（CRC）和串行接口檢查
，從而確保通信鏈路的可靠性。

ADI AD4130-8超低功耗24位Σ-Δ ADC

總結

muqian，suizhebianxieshishuzihuashebeiriyizengjia，zhexieshebeijiyushuzixinhaogongzuo，moshuzhuanhuanqizaicileishebeizhongqizhejiangxinhaocongmonizhuanhuanweishuzideguanjianzuoyong。duiyumoshuzhuanhuanqilaishuo，“低功耗”趨勢幾乎比所有分辨率和速度趨勢都要強。采用AD4130-8進行模數轉換，不但具有低功耗，而且具有高速信號處理能力，非常適合智能變送器、無線傳感節點、便攜式儀器儀表、壓力測量等諸多應用場景。

（來源：貿澤電子）
