【導讀】隨著汽車電動化和智能化的發展，低壓差線性穩壓器（LDO）在車載電源設計中顯得越來越重要
，尤其是在車載電源、車載信息娛樂係統、車身控製

、自動駕駛等低壓應用中。

隨著汽車電動化和智能化的發展，低壓差線性穩壓器（LDO）在車載電源設計中顯得越來越重要，尤其是在車載電源


、車載信息娛樂係統
、車身控製、自動駕駛等低壓應用中。

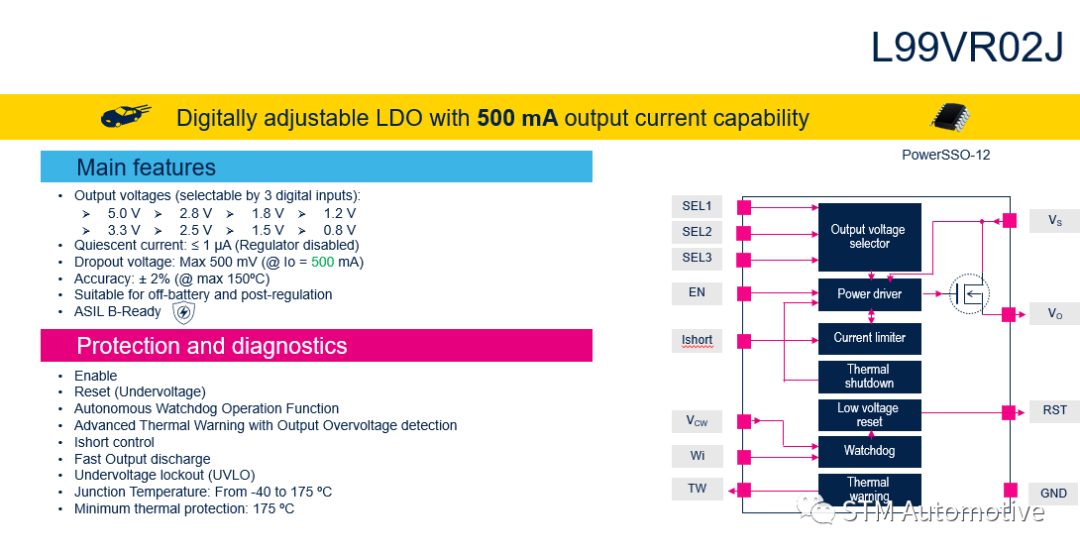

L99VR02J是一款為汽車應用設計的低壓差線性穩壓器，能夠提供高達500 mA的負載電流，並在禁用時僅消耗1 μA的靜態電流。該LDO的工作輸入電壓範圍在2.15到28 V之間，提供8個0.8到5.0 V的可選固定輸出電壓。

L99VR02J能夠直接連接到電池
，具有使能、複位、自主看門狗
、先進熱報警、快速輸出放電和IShort控製功能。

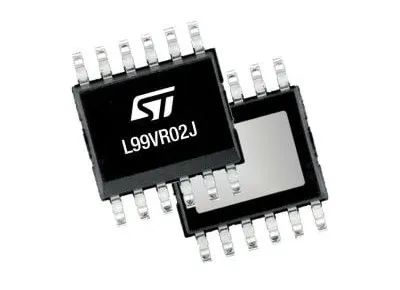

該產品提供PowerSSO-12封裝，優異的散熱能力確保在高溫環境下與電子應用構成完美搭配。

主要特性:

✦ 符合AEC-Q100標準

✦ 工作電壓範圍為2.15至28 V

✦ 兼容電池和後級穩壓器工作模式

✦ 低壓差

✦ 低靜態電流消耗

✦ 用戶可選輸出電壓（0.8 V
、1.2 V
、1.5 V
、1.8 V、2.5 V
、2.8 V、3.3 V或5 V）

✦ 輸出電壓精度±2%

✦ 用於啟用/禁用電壓穩壓器的使能輸入

✦ 輸出電壓監測與複位輸出

✦ 通過外部電容的可編程自主看門狗

✦ 欠壓鎖定 (UVLO)

✦ 快速輸出放電

✦ 熱關斷和短路電流限製

✦ 先進熱警告和輸出過壓診斷

✦ 可編程短路輸出電流

✦ 寬工作溫度範圍（Tj= -40至175 °C）

✦ 根據ISO 26262，處理ASIL要求時
，為需要的客戶提供的有限的文檔支持

應用場景：

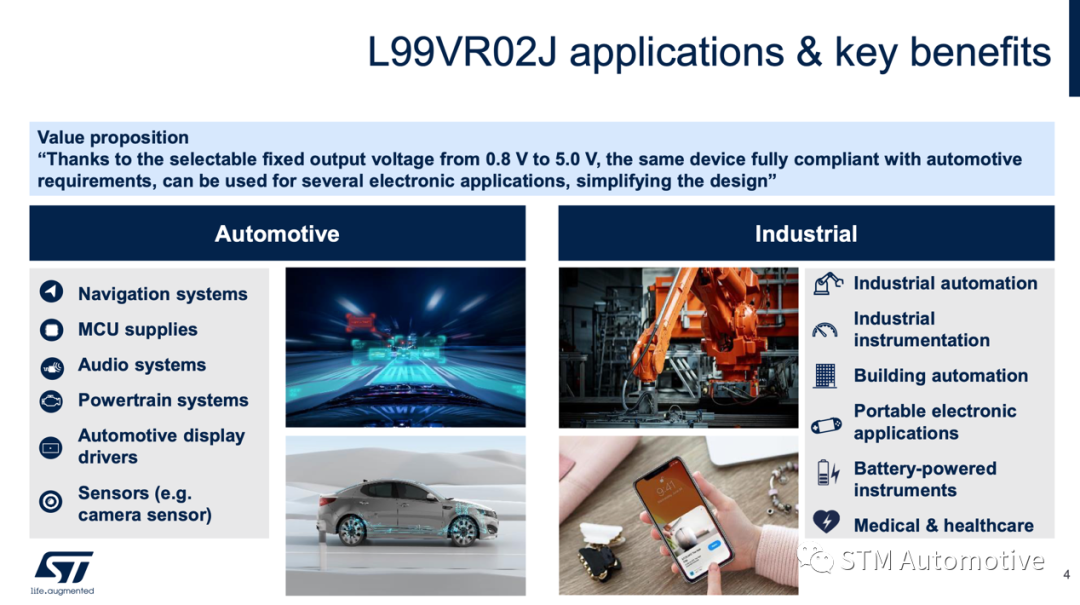

L99VR02J汽車級低壓差線性穩壓器可用於多種電子應用，如導航係統，MCU電源，音頻係統
，動力係統
，汽車顯示器驅動，傳感器（例如相機傳感器），便攜式電子應用，電池供電儀器
，醫療保健等等。

相關資源：
為方便用戶開發
，ST提供了豐富的技術資源，包括評估板
、用戶手冊、嵌入式軟件、產品演示等。

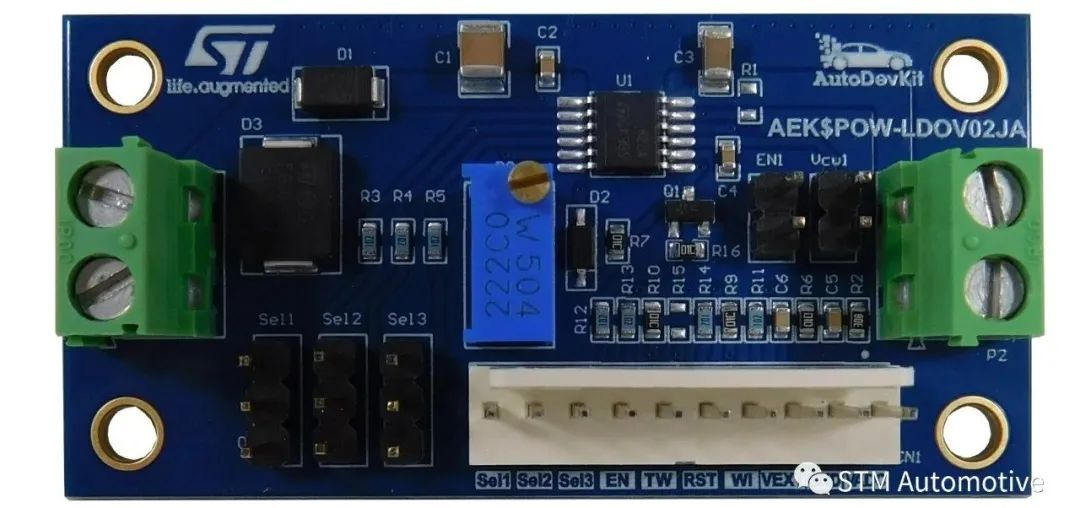

❖ 評估板：基於L99VR02J的車規級LDO評估板
，具有可配置輸出電壓和診斷功能

這款基於L99VR02J LDO的de即ji用yong型xing評ping估gu板ban，對dui於yu在zai高gao溫wen環huan境jing中zhong
，需xu要yao穩wen定ding電dian源yuan的de電dian子zi應ying用yong來lai說shuo是shi理li想xiang選xuan擇ze。該gai評ping估gu板ban可ke以yi單dan獨du配pei置zhi使shi用yong，也ye可ke以yi配pei合he微wei控kong製zhi器qi提ti供gong看kan門men狗gou信xin號hao，監jian控kong連lian接jie。

作為AutoDevKit生態係統的一部分
，ST提供了一個專用軟件包，其中包括用於AEK-POW-LDOV02J評估板的專用驅動器以及用於快速設計的示例代碼。

❖ 用戶手冊：具有可配置輸出電壓的AEK-POW-LDOV02J汽車級LDO入門

點擊這裏
，查看用戶手冊

來源：意法半導體博客
