【導讀】shuzidianyuanshixiandaidianzixitongzhongjiangdigonghaoheguanliriyizengchangdedianyuanfuzaxingdezhongyaojishuzhiyi。congzhinengshouchishebeidaoshujufuwuqihewuxianjizhan
，shuzidianyuandeguanlihekongzhitigongleshishizhineng

，shikaifarenyuannenggougoujianzidongshiyinghuanjingbingyouhuaxiaolvdedianlixitong。

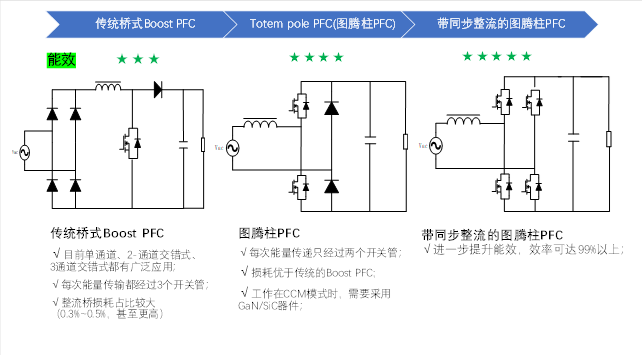

傳統拓撲與圖騰柱拓撲對比

快包分析師推薦基於國產高性能MCU小華HC32F334開發的兩路交錯無橋圖騰柱TCM_PFC數字電源方案，可廣泛應用於儲能
、服務器電源等領域。

掃碼可申請免費樣片以及獲取產品技術規格書

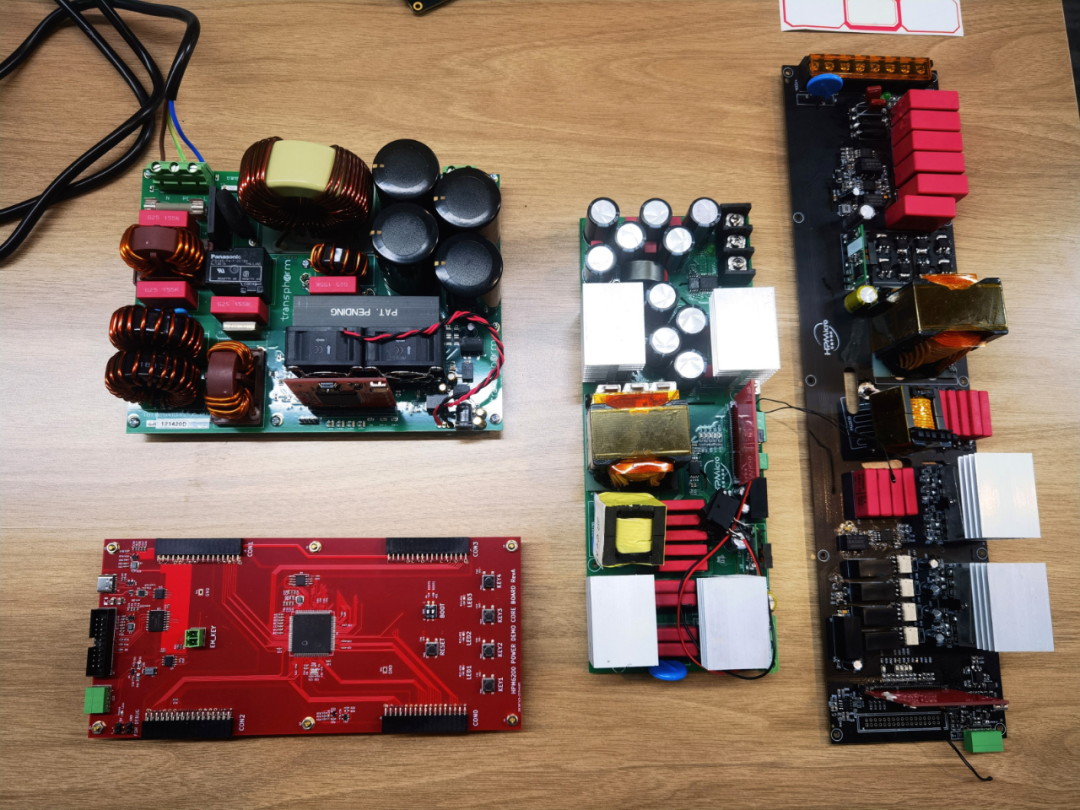

實戰方案

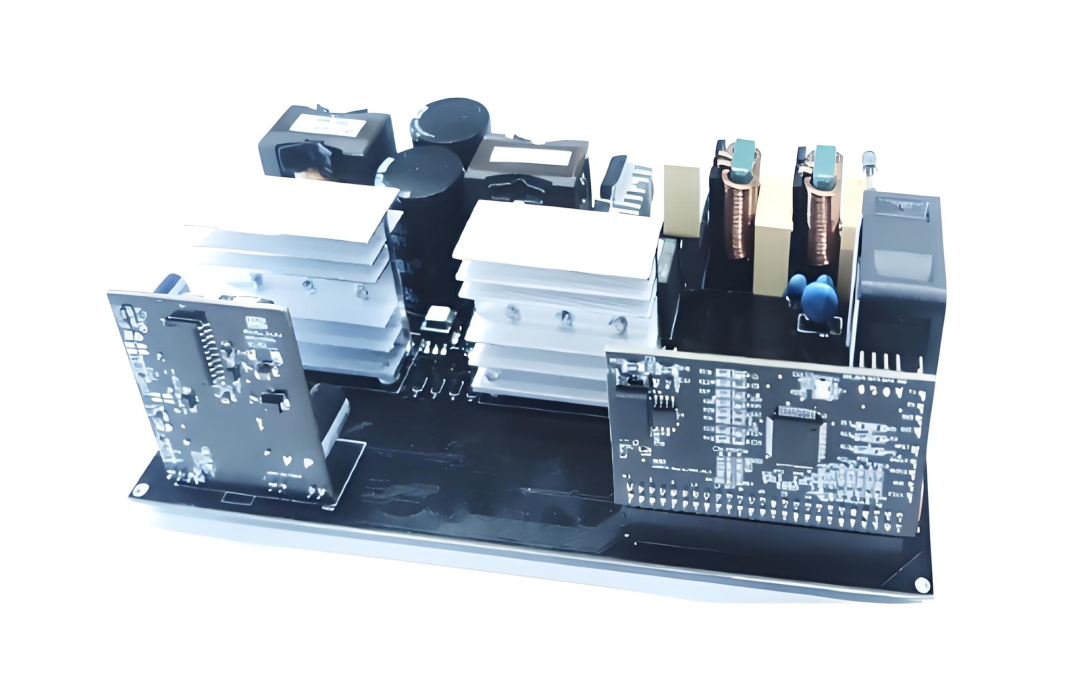

小華HC32F334兩路交錯無橋圖騰柱TCM_PFC方案

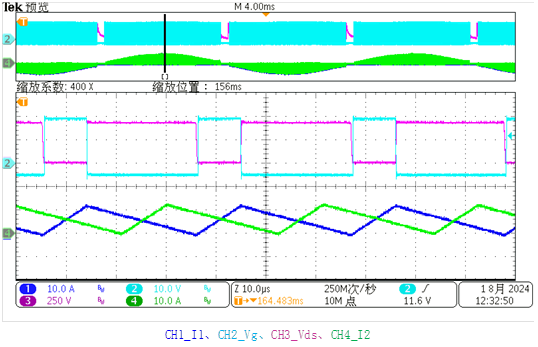

圖 5 Vin>Vout/2下的ZVS實現以及電感電流交錯波形

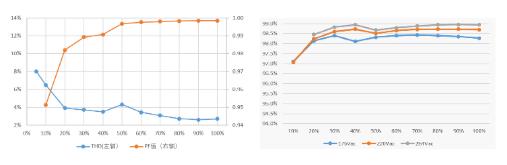

圖 6 額定220V輸入下THD曲線(左軸)和PF值(右軸)以及不同輸入下的效率曲線

方案特色：

•  輸入電壓：AC 176-264V

•  輸出電壓：DC 420V

•  功率：1600W

•  峰值效率：98.5%

•  頻率範圍：22.2kHz-300kHz

•  PFC功率因素：峰值0.999

•  THDI：2.5%@220V

方案簡介：

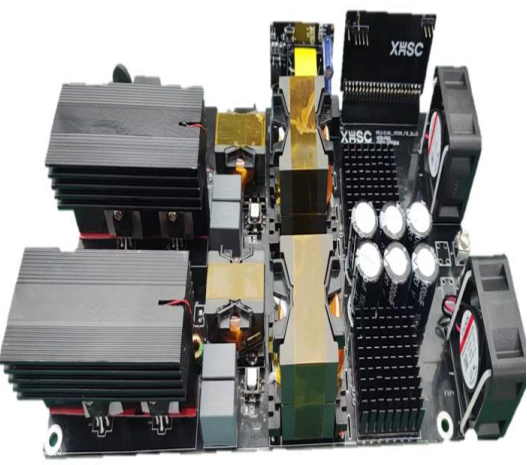

交錯式LLC電源拓撲能大幅度降低LLC輸出電流紋波
，可以減少輸出側濾波電容，從而減少係統體積
；擴大單相LLC變換器的輸出功率容量，相比直接並聯
，多相交錯後相間易於均流；輕負載時還可以以單相全橋模式工作。所以已經廣泛應用在中大功率工業領域。小華HC32F334專用數字電源控製器結合了交錯LLC的發波時序和保護需求，完全自主開發設計，支持12路130ps高精度HRPWM。

方案特色：

輸入電壓：DC 380-420V

輸出電壓：DC 48V

功率：3000W

峰值效率：97%

諧振頻率：132K

兩相均流度：＞95%

輸出紋波：＜1%

應用場景：

AC/DC、DC/DC數字電源應用，如通信與服務器電源、磚塊電源

、微逆、充電樁DC/DC等。

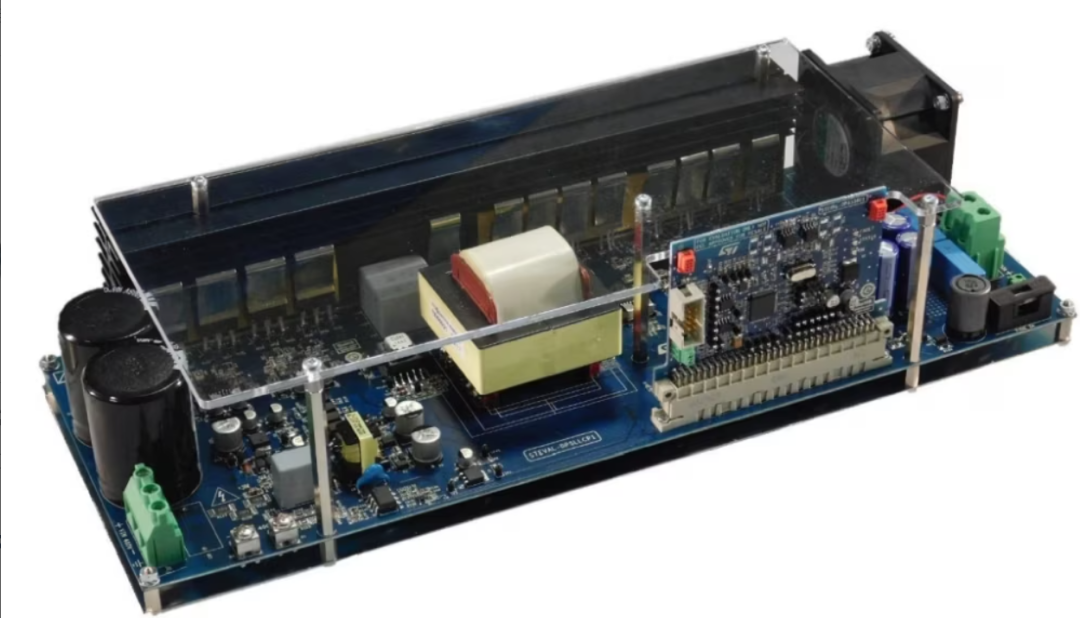

• 額定功率：
• 輸入直流電壓：375 V 至 425 V
• 輸出電壓：48 V
• 最大輸出電流：62.5 A
• 輸出功率：3 kW
• 峰值效率：95.3%
• 高頻變壓器隔離電壓：4 kV
• 諧振和開關頻率：
• 最大DC-DC開關頻率：380 kHz（啟動時）
• 閉環開關頻率：120kHz 至 250kHz
• 諧振頻率：175 kHz
• 保護機製：
• 輸入和輸出端的欠壓和過壓保護
• 過熱保護
• 短路保護
• 根據輸出功率和溫度調節空氣流速的強製冷卻
• 效率：
• 自適應同步整流

• 輕負載突發模式




應用場景：

掃碼可申請免費樣片以及獲取產品技術規格書
