采用PCTF技術降低微波/射頻器件成本
發布時間:2008-11-01 來源:Remtec公司
中心論題:
- PCTF技術的特點和優勢
- PCTF技術在各領域的應用
解決方案:
- PCTF技術能提供一個經濟的封裝方案
- PCTF技術具有電學特性穩定、散熱良好和可靠性高等特點
射頻/微波器件的封裝設計非常重要,封裝可以保護器件,同時也會影響器件的性能。因此封裝一定要能提供優異的電學性能、器(qi)件(jian)的(de)保(bao)護(hu)功(gong)能(neng)和(he)屏(ping)蔽(bi)作(zuo)用(yong)等(deng)等(deng)。高(gao)性(xing)能(neng)射(she)頻(pin)微(wei)波(bo)器(qi)件(jian)通(tong)常(chang)采(cai)用(yong)陶(tao)瓷(ci)封(feng)裝(zhuang)材(cai)料(liao),陶(tao)瓷(ci)材(cai)料(liao)的(de)介(jie)電(dian)性(xing)能(neng)在(zai)較(jiao)寬(kuan)的(de)溫(wen)度(du)和(he)頻(pin)率(lv)範(fan)圍(wei)之(zhi)內(nei)都(dou)很(hen)穩(wen)定(ding),能(neng)承(cheng)受(shou)很(hen)高(gao)的(de)加(jia)工(gong)和(he)工(gong)作(zuo)溫(wen)度(du),機(ji)械(xie)性(xing)能(neng)優(you)異(yi),能(neng)提(ti)供(gong)較(jiao)好(hao)的(de)防(fang)潮(chao)濕(shi)功(gong)能(neng)和(he)優(you)異(yi)的(de)氣(qi)密(mi)性(xing)。對(dui)於(yu)高(gao)頻(pin)器(qi)件(jian),陶(tao)瓷(ci)材(cai)料(liao)的(de)熱(re)膨(peng)脹(zhang)係(xi)數(shu)和(he)半(ban)導(dao)體(ti)芯(xin)片(pian)材(cai)料(liao)的(de)膨(peng)脹(zhang)係(xi)數(shu)相(xiang)近(jin),並(bing)能(neng)支(zhi)持(chi)較(jiao)高(gao)的(de)集(ji)成(cheng)度(du)和(he)複(fu)雜(za)的(de)I/O管腳分布。
常見的陶瓷封裝製作方法有:共燒陶瓷工藝,厚膜、薄膜工藝。共燒陶瓷工藝適合大規模生產;對於中小批量生產,以及一些客戶定製的產品,通常采用厚膜、薄膜工藝。盡管上述的幾種工藝都很成熟可靠,但是其成本、工藝難以控製,而且對表麵貼裝技術有所限製。Remtec公司發明的鍍銅厚膜PCTF(Plated Copper on Thick Film)技術可以解決上述問題,可以生產高性能SMT器件,並且經濟、可靠,適用於中小批量生產(每年幾千----每月十萬左右的產能)
PCTF技術是一種可行的、經濟的射頻器件封裝方案,可以降低生產成本,並可有效加快投入市場的速度。該技術具有穩定的電學特性、良好的散熱性能以及很高的可靠性。PCTF技術允許直接將大塊的陶瓷封裝或襯底固定在微波PCB板上,符合RoHS標準的焊接,還可支持大麵板、多陣列的封裝形式。基於PCTF技術的封裝或襯底適用的頻率範圍是100MHz至24GHz,該技術特別適合需要低熱阻(1到2°C/W 或更低)的應用。

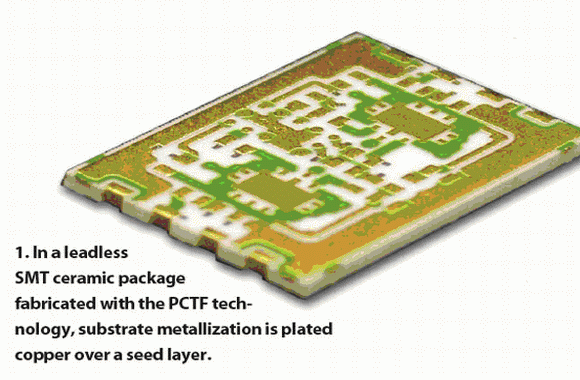

采用無引腳的陶瓷SMT技術的優點很多,采用PCTB技術製造陶瓷SMT封裝,陶瓷襯底始終是無引腳SMT封裝的基底,上麵覆蓋一層環氧材料的覆蓋層,或者使用金屬環型框架/蓋板形成氣密的腔體(圖1),。采用在種子層(seed layer)上鍍銅,最後鍍鎳-金層,實現襯底的金屬化。因此該封裝可以承受多次焊接以及+400°C的高溫。該方案還支持標準裝配技術,例如高溫合金芯片粘合、環氧材料粘合、BGA(ball-grid-array)封裝、倒扣封裝以及ribbon鍵合技術。PCTF封裝還可以采用無磁性材料,適用於核磁共振成像MRI(magnetic-resonance-imaging)係統等無磁應用。

PCTF表麵貼裝器件具有三項顯著特點:銅金屬化、鍍銅實心插入式通孔、PCTF保護層。銅金屬化適合射頻信號傳輸,同時還有較好的散熱效果。實心通孔和保護層可以提供多種功能:可以降低陶瓷襯底的熱阻,為封裝提供接地,還可提供低電感互聯(寄生電感對高頻性能影響較大);插入式通孔的直流電阻小於1mOhm,在4GHz時,其損耗小於0.1dB;實心通孔的熱導率大於200 W/m-°C,對應其熱阻小於1°C/W,提供很好的功率控製特性。通孔的氣密性(1×10–8 cm2/s)保證了芯片與外間的完全隔絕。
PCTF工藝還可增強器件的可靠性,由於采用了銅鍍層的覆蓋物,大型的無引腳SMT器件,通過可靠的焊接可以直接裝在PCB板上。典型的封裝尺寸為0.16平方英寸到1.00平方英寸。器件通常采用4.5×4.5英寸的多組包裝。其元件組裝、芯片粘合、鍵合甚至測試、包裝等流程可以實現全自動化。
陶瓷的襯底陣列具有切割孔(激光切割),可以簡化分割過程。如有需要還可以使用切割機替代激光。能在較大的麵板上處理並提供封裝,是PCTF能降低成本的一個主要原因。能在PCB板上直接焊接大型(大於0.5英寸)無引腳陶瓷封裝器件,是PCTF的另一項獨有特點,並且經過長時間的考驗。該技術可以在PCB板上安裝大型的SMT射頻器件(甚至是氣密型的)。另一項優勢時,該技術具有很好的可焊接性,可以承受滿足RoHS要求的、多次、長時間的焊接操作,並且保證封裝的完整性和可靠性。

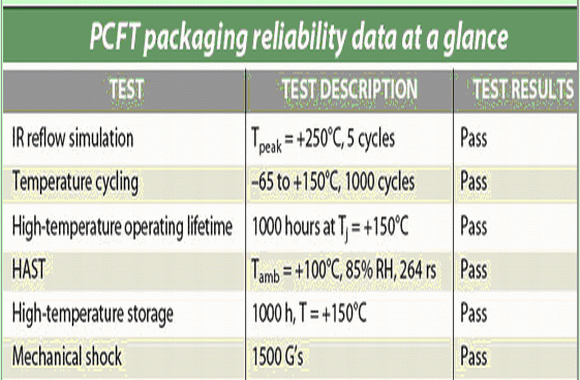

全氣密以及不氣密SMT器件在客戶提出的各項認證測試中,表現出高度的可靠性,並通過各項測試。在這些測試中,PCTF器件經受了機械衝擊、極度高低溫環境、以解其他各項嚴格的考驗。測試結果表明該封裝技術可以保證客戶產品在各種熱學、機械衝擊下,都能正常工作。上述測試都是在高頻PCB板上直接安裝SMT器件的條件下完成的。測試的結果在表1中。

由於有效的熱學設計,該陶瓷封裝技術可以支持多種有源或無源器件。例如采用單芯片的功放模塊以及四邊扁平無引腳(QFN,Quad Flat No Lead)封裝。另外,PCTF技術還可以用於SMT磁頭,或者嵌入式無源器件(如衰減器、濾波器)的封裝。該技術也可以用於大型無引腳SMT模塊,如多芯片模塊MCM(multi-chip modules),這些模塊含有多塊集成電路以及一些電阻、電容和微帶線,用於射頻功放、低噪聲放大器、發射機以及其他多功能模塊。

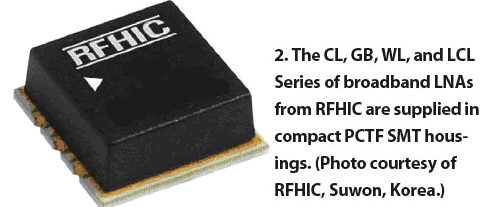

韓國著名射頻微波模塊廠商RFHIC公司,已經開始使用PCTF技術生產其低噪聲放大器、增益模塊、寬帶低噪聲放大器(包括其CL、GB、WL、LCL係列產品)(圖2)。這些產品體積小(10.16×10.16X 4 mm)、價格低適於大批量生產。得益於PCTF技術的散熱特性和可靠性,該公司的寬帶低噪聲放大器產品能提供有益的高增益、低噪聲性能。對於這些應用,PCTF技術具有承受高溫、散熱性好、易於製造以及可靠性高等優點。

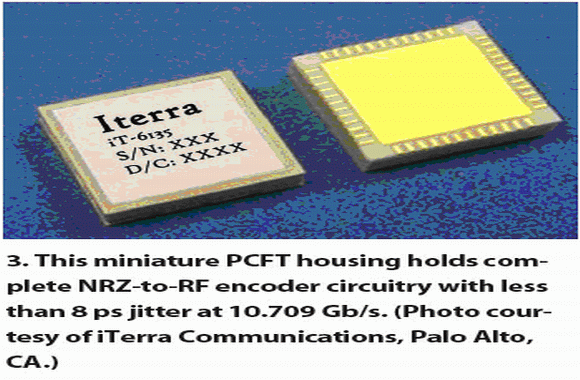

iTerra是另一家廣泛采用PCTF封裝技術的公司,該公司主要生產高端微波器件以及高速數字、光纖通訊網絡產品。iTerra生產的10.709 Gb/s NRZ(不歸零)到RZ(歸零)編碼器,采用了高氣密型(1×10-8 cm2/s)無引腳陶瓷PCTF封裝,能有效地散發出其5瓦的功耗,該模塊集成度高,電路密度大(圖3)。采用PCTF封裝,配上阻抗匹配電路,該模塊可以保證較寬溫度範圍內的信號完整性(小於8ps的抖動)。

由於保密原因,這裏不能提及軍事和航天用戶使用PCTF技術的具體方法。但是值得一提的是:高功率(10瓦)氣密無引腳SMT封裝器件,一般都是基於氧化鋁和鈹陶瓷襯底的。這些器件都經過嚴格的加速老化和功能測試,能工作在14GHz的頻段。

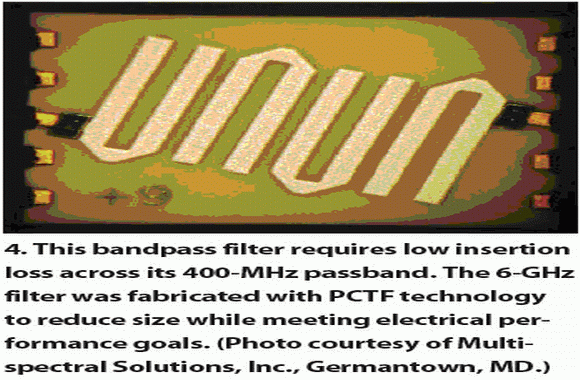

在商用領域,射頻識別RFID(RF identification)正逐步普及,零售業和工業用戶正在不斷開發這種短距離無線技術的新應用。Multispectral公司提出了一種結合RFID和UWB的新技術,該公司為其一款RFID讀卡器產品設計了一個寬帶濾波器,該濾波器采用PCTF技術,該濾波器在400MHz的帶寬內具有極低的插損(圖4)。采用基於厚膜技術的PCTF封裝,該產品達到了比傳統微波PCB技術更低的插損,已經更高的可重複性。而且濾波器的體積也比傳統方法減小了很多,同時還提高了可靠性。另外,PCTF封裝有效的減小了互耦幹擾。

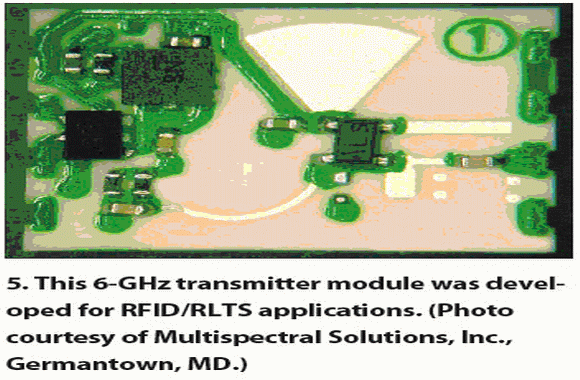

該公司還生產了一款采用PCTF封裝技術的6GHz發射機模塊,其成本和普通PCB板的生產方式相同。但是該RFID/RTLC發射機的體積比傳統方式縮小了很多,而且電學性能和可靠性有了極大提高。
上述的封裝可以試半標準化的,也可謂根據用戶的需求單獨製定。但是PCTF技術可以提供經濟的、便於快速生產封裝方法,以替代工業標準的引腳定義,包括空氣腔配置。
上述的全氣密以及非氣密SMT陶瓷封裝器件以及襯底,都已經在(高端)商用以及軍用領域廣泛使用,包括航空航天、電信、無線通訊以及衛星通信領域。典型的應用有:基站、有線電視設備,雷達天線陣和相控陣,RFID標簽和讀卡器,光通信網絡設備等等。PCTF封裝具有體積小、熱阻低、電路密度大、氣密通孔、設計靈活、快速轉產、成本低等等優點。|

簡而言之,PCTF技術為無引腳SMT元件、模塊設計者提供了一個經濟的封裝方案,對於中小批量生產尤其適用。該技術電學性能穩定、散熱效率高、耐高溫、可靠性高等優點。請登陸Remtec網站 www.remtec.com了解更多信息。
