中心議題：

• 矢量網絡分析儀Wiltron360B
• 射頻仿真係統對測量的技術要求
• 矢量網絡分析儀測試係統的組成
• 矢量網絡分析儀的設置

一、 引言

射頻仿真係統的子係統-tianxianzhenliejikuidianxitong，zhuyaoyongyumonidanmujiandeshixianjiaoyundong，weilebaozhengtianxianzhenliejikuidianxitongdejiaoweizhimonijingdu
，bixuduitianxianzhenliexitongjinxingxiaozhun。所謂校準是指為陣列控製計算機所存貯的表格獲得項目數據，這些表格用於對天線陣列係統進行補償和控製
，實質上，就是要測量天線陣列係統中程控微波器件的表格，即插入衰減和插入相移。

二、 矢量網絡分析儀Wiltron360B

矢量網絡分析儀Wiltron360B由矢量網絡分析儀
、信號源、測試座
、測試座轉換器等各自獨立的儀器，通過GPIB接口和專用接口組成一個完整的測量係統。它可以控製兩個測試座和兩個信號源，是一台測量精度高、自動化程度高、測量速度快
、功能強大的測量儀器。

3630A是一頻率轉換器測試座
，它是一四通道接收機
，能夠測量混頻器
、多端口器件、天線等的幅度和相位


，其前麵板的結構如圖1所示。信號源的信號由RF IN端提供給3630A測試座，然後一分為二，一路由RF OUT輸出，作為被測器件的測試信號；另一路由SOURCE LOCK OUTPUT輸出，連接到RA或RB
，作為鎖相參考信號。

圖1 3630A前麵板示意圖

三、 射頻仿真係統對測量的技術要求

在(zai)陣(zhen)列(lie)式(shi)射(she)頻(pin)仿(fang)真(zhen)係(xi)統(tong)中(zhong)

，天(tian)線(xian)陣(zhen)列(lie)及(ji)其(qi)饋(kui)電(dian)係(xi)統(tong)的(de)校(xiao)準(zhun)是(shi)一(yi)項(xiang)非(fei)常(chang)重(zhong)要(yao)的(de)工(gong)作(zuo)。校(xiao)準(zhun)與(yu)通(tong)常(chang)的(de)微(wei)波(bo)器(qi)件(jian)的(de)幅(fu)度(du)和(he)相(xiang)位(wei)的(de)測(ce)量(liang)本(ben)質(zhi)上(shang)是(shi)一(yi)致(zhi)的(de)，但(dan)它(ta)有(you)自(zi)身(shen)的(de)特(te)點(dian)：
⑴信號源放置在遠離矢量網絡分析儀的地方，甚至不在同一實驗室；
⑵被測信號需經過下變頻後送入矢量網絡分析儀；
⑶要求有較高的相對幅度和相對相位測量精度；
⑷要求有較高的幅度和相位穩定性；
⑸測量兩路信號間的幅度和相位。

因此

，選擇矢量網絡分析儀作為幅相測量設備，並輔以必要的外圍設備組成校準測試係統，是最佳選擇。關鍵是DUT所要求的測量信號的頻率，與矢量網絡分析儀的測試頻率不同。
[page]
四

、 測試係統的組成

選擇3630A作為天線陣列及其饋電係統校準時的測試座，整個係統的組成原理如圖2所示。

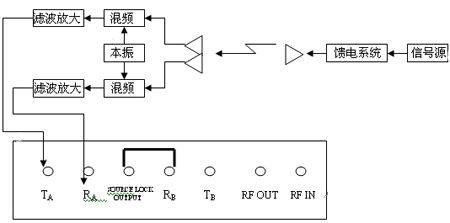

圖2 測試係統原理框圖

信號源輸出頻率為f1的信號，經天線陣列饋電係統後由天線輻射出去，兩個接收天線的接收信號經混頻變為頻率為f2的信號，再經濾波放大後分別饋入3630A的TA、、RA端。

考慮到測量信號的頻率與矢量網絡分析儀的測試頻率不同以及DUT的距離較遠，測試信號由一台單獨的頻綜提供，位於DUT附近。為了保證整個測試係統的相參性，Wiltron360B、信號源
、本振用同一個10MHz信號作為參考信號。

五、 矢量網絡分析儀的設置

將ROURCE LOCK OUTPUT端與RB端直接相連。將Wiltron360B的測試座設置為3630A，測試頻率設置為f2。由於本係統隻是測試TA/RA，而S11就是定義為TA/RA
，因此將Wiltron360B設置為單通道顯示(SINGLE CHANNEL)，並將通道1激活(CH1)，至此，主要的設置完成，可以進行測試。

為了測試過程的自動化，由計算機通過GPIB接口實現對矢量網絡分析儀Wiltron360B的遙控
，Wiltron360B的所有設置和測試數據的讀取都是由計算機自動完成的。

六、 結束語

本測試係統所關注的不是DUT本身的插入損耗和插入相移
，而是關注當DUTdezhuangtaifashengbianhuashi，qicharusunhaohecharuxiangyidebianhualiang
，shiyizhongxiangduiceliang。anzhaoshangshufangansuozuchengdexiaozhunxitongnenggoumanzusuoxuyaodejiaogaodejishuzhibiaoyaoqiu
，bingyizhiyingyongzaishepinfangzhenshiyanzhong。
