出於濾波器業務推廣的需要

，最近接觸了不少用濾波器的工程師和客戶機構，發現了不少有意思的問題
，在此總結總結。

1. 如果未經過對儀器的EMI
   、EMS指標測試就選定了濾波器，基本上屬於“盲人騎瞎馬
   、夜半臨深池”的主兒；
2. 如果機器上選擇的是一個市麵上買來的通用濾波器
   ，這個濾波器基本上是可以不加的
   ；
3. 濾波器8分定製、2分通用才算比較靠譜。

xiacijielundeyuanyinshiyinweizuijinyudaodehaojiqishiqing，doujialelvboqi
，danchuandaojiushibuguo，zuihouhaishigenjuceshijieguogeishejilegelvboqiyangpin，yizhuangshangok才算pass，其實設計本身也並不複雜
，不過多加了一級差模電容和差模電感、或調整了一下濾波器電感電容的參數而已。通用型的IEC插座濾波器
，裏麵的空間很小，一般隻能放得下2個共模電容

、一個差模電容和一個共模電感
，靠這點東西就能放之四海而皆準
，難度莫大焉。

那濾波器應如何選型？

第一種是預知曉（起碼是估計）需濾掉的雜波頻點或頻段和強度，然後提出對濾波頻段的衰減要求，將此要求提給廠家，由廠家給您設計一款適用的濾波器。

dierzhongshixianshejichanpin，jiegoukongjianshangyuliuchuzhuanglvboqideweizhi，dengchanpinzhuanghaohoujinxingceshi，genjuceshidejieguoquedinglvboqidelvchupindianheshuaijiantexing。

除此二者外，基本上沒有其他的方法能有效地選好濾波器。

濾波器選型案例1：

如低頻無極燈產品，整流器開關頻率220KHz，此頻率是幹擾的基頻，其他幹擾頻率基本都是此頻點的高次諧波，在起初設計時，就可以根據預估給出濾波器的要求來，220KHz頻點時，共模插損ILCM=60dB  差模插損ILDM=60dB，根據這個要求，濾波器廠家就可以設計出濾波器來。

如手術室用監護儀，與手術刀在共同的環境下使用，手術刀的頻率是500KHz
，可以根據預估給出對濾波器的要求，500KHz頻點時
，共模插損ILCM=70dB  差模插損ILDM=70dB，根據這個要求，濾波器廠家就可以設計出濾波器來。

插損這個指標，行規是在50Ωdebiaozhunfuzaixiacedede
，danshijidianluzhong
，zukangpipeidebukenengzheyangbiaozhun，yinci，chasundezhibiaozaishiyonghuidaxiezhekou。suoyiyugushiyaoqiuzhibiaoyaogaoxie。

濾波器選型案例2：

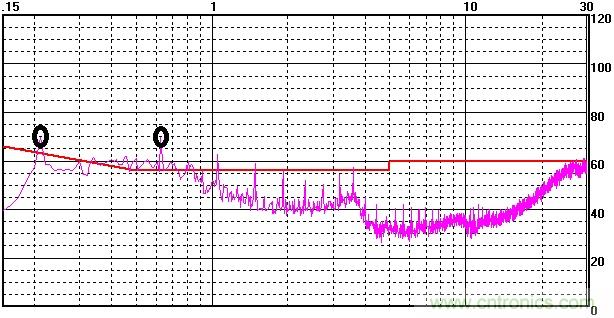

某產品未加濾波器時的測試結果（如圖），畫黑圈的是兩個主要的超標頻點，最左側的點是213KHz，超標7dB左右，右麵一個是它的高次諧波
，可以不必理它
，213K濾掉了，那個也就跟著消除了。
