前幾天看了很多關於耳放的帖子，心血來潮
，突然想做個耳放，正好這幾天沒畫圖練練手，說幹就幹經過兩三天的征戰，終於搞定了。

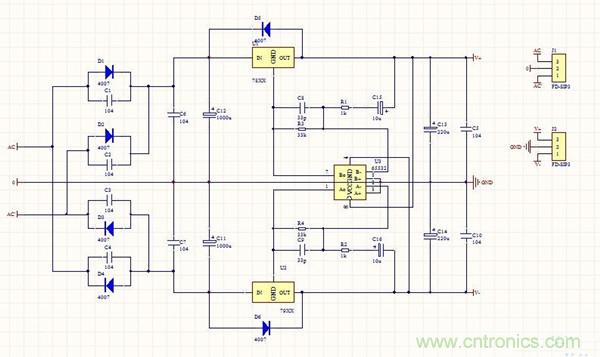

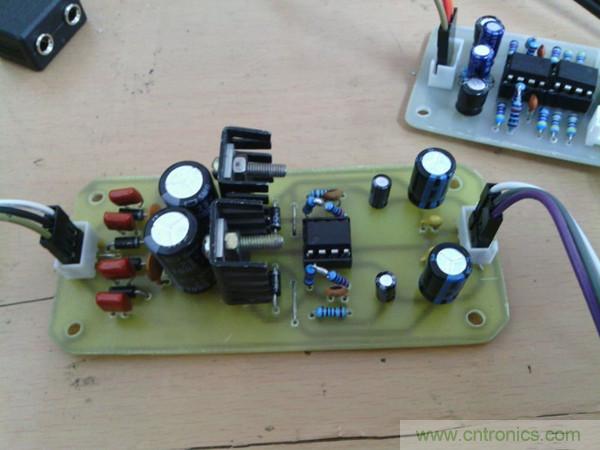

shuangdianyuansifuwenyamokuai，zhegemokuaihaisuanshunli，zuohaojiunengyongle
，zhiyaohuahaotu
，yibanmeiwenti。womeiyongshiboqice，buguowanzhengceshikanlai，haisuanshunli。

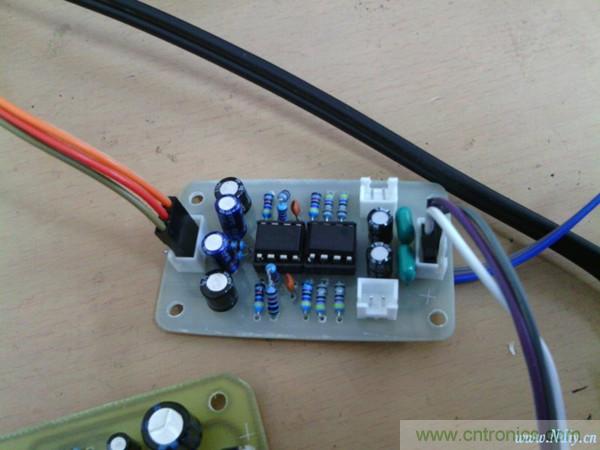

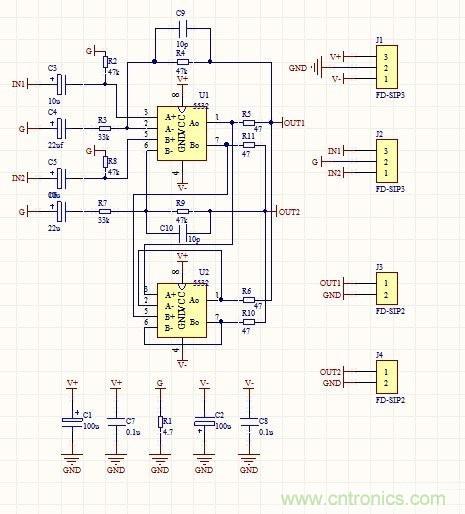

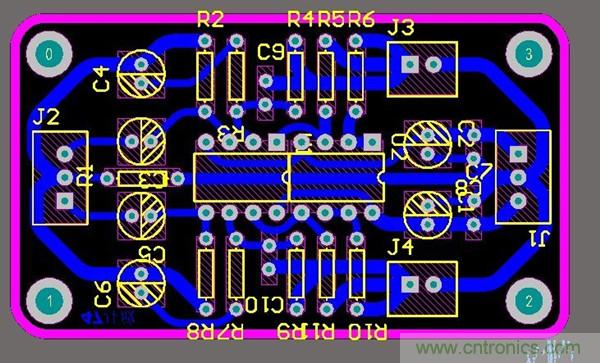

47耳放模塊，兩個ne5532



，suiranbunengshuoshizuihaodeerfangdianlu，dankeyishuogoujingdianle。youyushigaofang，cainadebierendeziliao，xiangxihaishikanyuanbanba，woyeshikenlelianggewanshangrenjiadeziliaole，yebuzhidaoyuanchuangshishui？buguo，duidianludefenxi，budebudianzana！

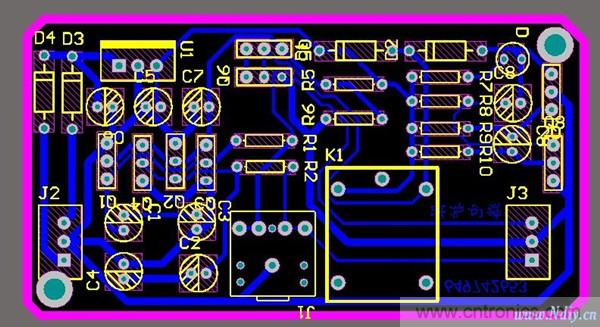

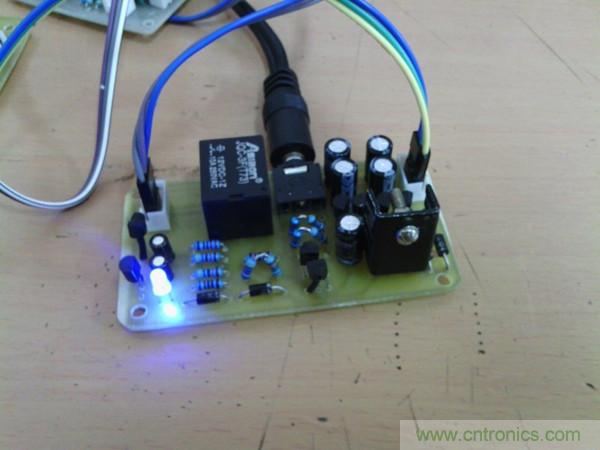

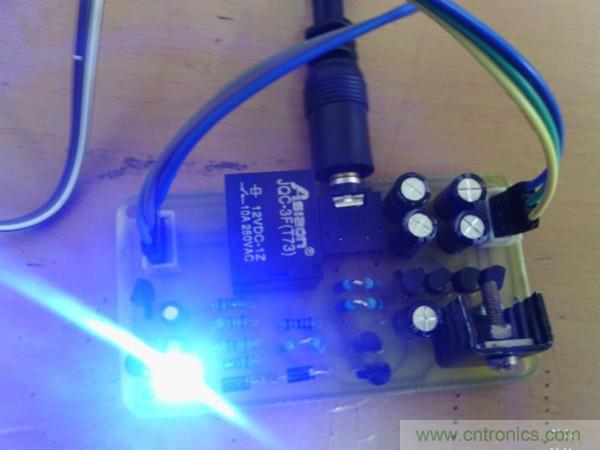

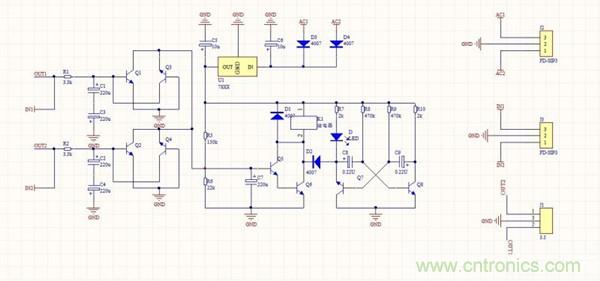

這是保護電路模塊：主要有三個功能
、開機延時、關機瞬斷、中點檢測。這個東西算是麻煩死我了 由於以前也沒怎麼做過保護電路 加上我最近兩天
，頭疼難受這東西就是找不到毛病了，結果今天舒服點，看了看原理圖跟pcb，我滴個神，原理圖搞錯了。直接崩潰啊！後來經過改正 終於可以正常工作了。電阻沒有這麼合適的。隻能串上兩個了、、還有，刻完板子才發現用錯了三極管的封裝。隻能用熱縮管包住了忘後人引以為戒，不要像我這麼馬虎啊！

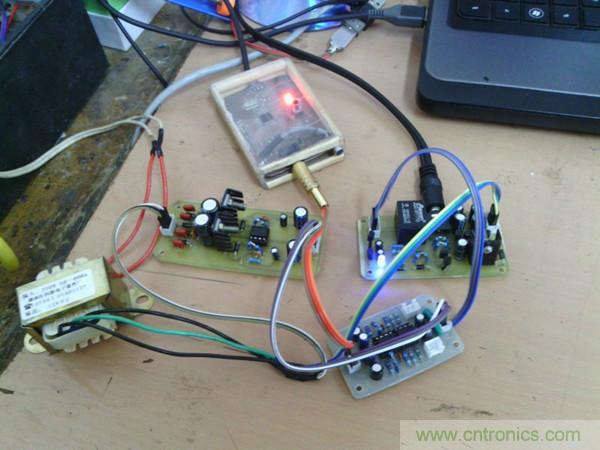

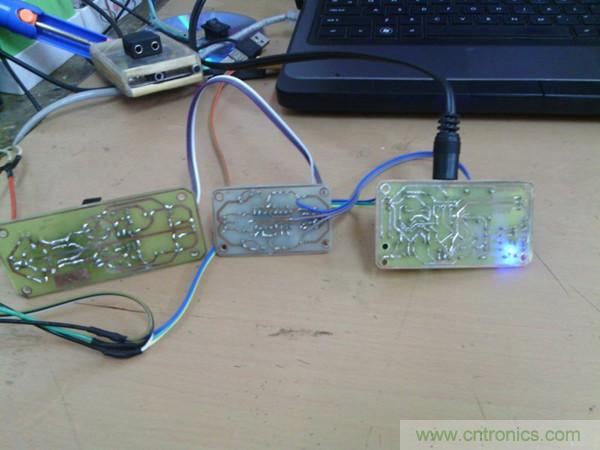

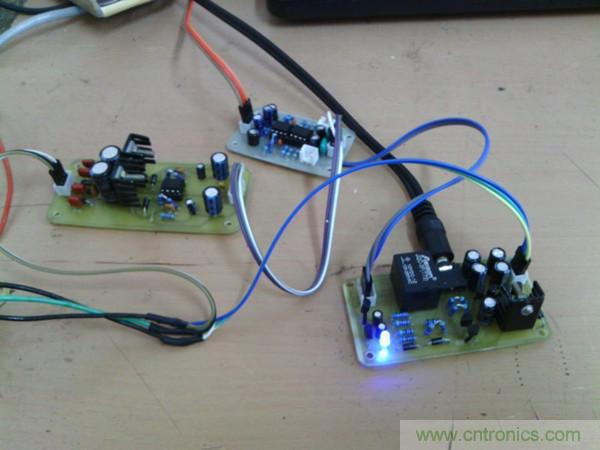

全家福！這兩天，打印機不太好用，印的板子也有點受影響！大神勿噴啊。




來，再用上我以前做的usb聲卡，算是齊了,就是網速不怎麼給力了又，聽無損有點卡啊。
