【導讀】關於PCB設計中一些反射的問題,前麵小編已經拋磚引玉的給大家介紹了了一些《【錦囊一】PCB設計中關於反射的那些事兒》。這裏小編將繼續為大家放送專家最新更新的PCB設計中反射問題知識!這裏將主要講解PCB設計中反射問題的集總問題,詳見下文分析!
新年禮物到了!接下來小編還會繼續為大家奉獻上該專家基於PCB設計中關於反射的其他相關知識,希望大家耐心等待!

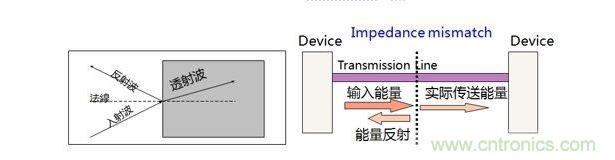

大家知道,信號是以電磁波的形式傳遞的。
波從一個介質入射到另一個介質時,會產生反射。同樣的,當我們信號傳輸遇見阻抗不連續時,信號會產生反射。

反射能量的強度跟阻抗比匹配的程度相關。在開路短路這種極端情況下,反射的幅值會和入射的幅值相等。
由(you)於(yu)反(fan)射(she)的(de)存(cun)在(zai),即(ji)使(shi)我(wo)們(men)的(de)設(she)計(ji)中(zhong)通(tong)常(chang)不(bu)會(hui)出(chu)現(xian)前(qian)麵(mian)例(li)子(zi)中(zhong)分(fen)叉(cha)之(zhi)後(hou)再(zai)接(jie)到(dao)接(jie)收(shou)端(duan)的(de)情(qing)況(kuang),還(hai)是(shi)會(hui)有(you)大(da)量(liang)相(xiang)位(wei)不(bu)相(xiang)等(deng)的(de)諧(xie)波(bo)在(zai)我(wo)們(men)傳(chuan)輸(shu)線(xian)中(zhong)傳(chuan)輸(shu)。
這些能量就會相互產生幹擾,受幹擾的程度跟反射的幅值和兩個能量之間的相位差有關。
從前麵的例子中我們可以看到,當兩個信號的相位差不到λ/20時,疊加後的影響是微乎其微的。
大家通常將λ/20作為一個界限,當傳輸線長度小於λ/20時,我們用集總參數來考慮我們的電路。

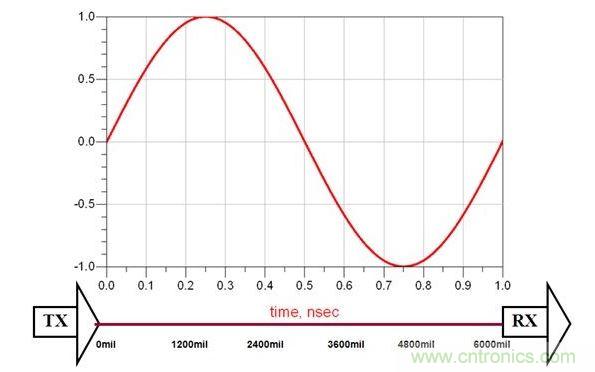

我們一直在說λ,那λ是什麼?如果大家每次都想著λ=v*T=v/f的話,理解一些理論的時候肯定很繞,沒法有個直觀的反應。在這裏大家需要再建立起一個概念,我們通常看到的波形是一個電壓/時間的坐標軸,當我們把X軸的時間換成長度,在普通的FR4板材上,我們看到的大致是一個這樣的圖像:

我們要在一條傳輸線上完成一個1GHz的正弦波,這條傳輸線大概需要6000mil。所以很多時候我們以為我們傳輸線上的波形是這樣子的:

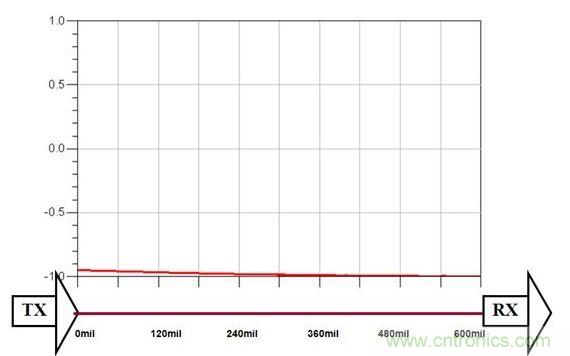

但其實我們傳輸線上實際的波形可能是這樣子的:

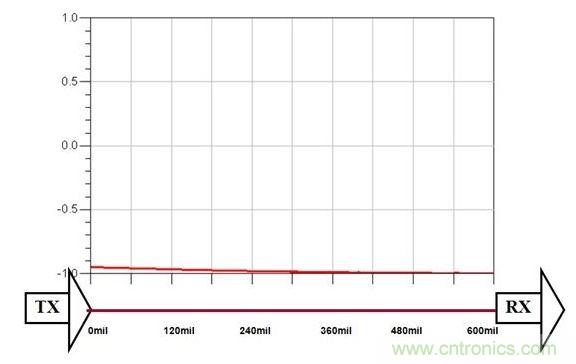

或者是這樣子的:

可以看到其實他們的dv/dX是非常小的,這裏用dX不用dt是因為傳輸線的總電容/電感是跟X有關的。
[page]

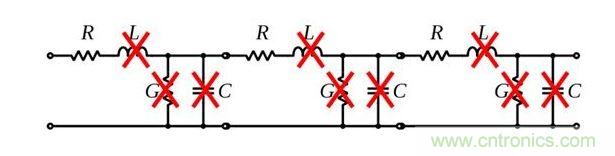

womendouzhidaodiqiushiyuande,keshishenchuwomendeweizhiqukandehuadiqiujiushipingde。tongyangde,zaijizongcanshuzhong,youyuzaixianlushangdedianyadianliubianhuasuduhenman,womenkeyijiangtadangzuoshizhiliu,zaizheshi,chuanshuxianderongkangyugankangdoumeiyoubiaoxianchulai,zheshichuanshuxianshitoumingde:

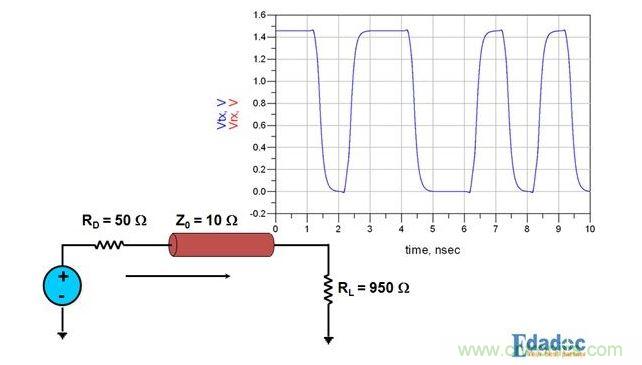

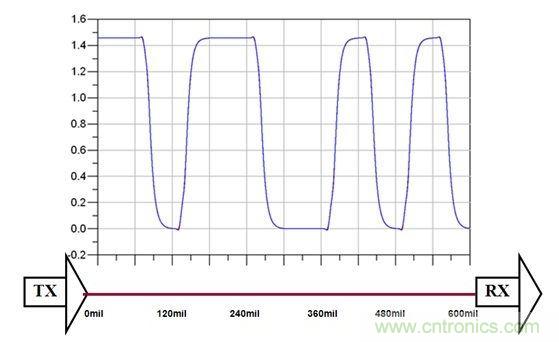

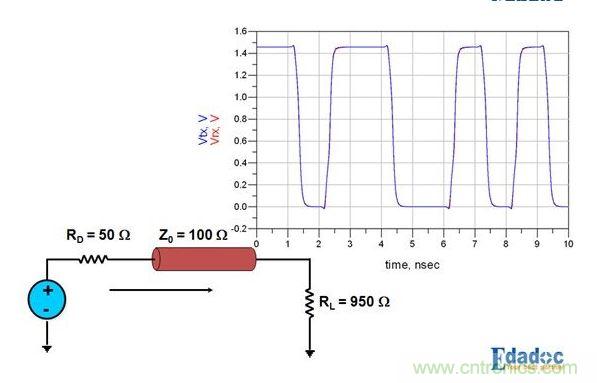

接收端接收到的就是發送端發出的信號,下麵是傳輸線10Ω與傳輸線100Ω的對比:


為什麼以前的板子不需要控阻抗,為什麼現在的一些模擬信號也是不需要控阻抗的,原因就在這裏。
通常我們1GHz的正弦波的λ/20在300mil左右,10MHz的正弦波的λ/20則有30000mil。
傳輸線是透明的,接收端接收到的波形與傳輸的路徑沒有關係,這就是集總的世界。
[page]
一些經驗公式

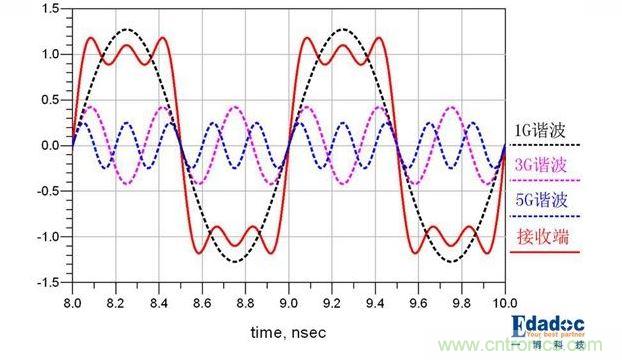

在上麵給大家展示的這張圖其實是非常有代表意義的:

這是一個1GHz的信號,上升沿大概在0.1ns左右。大家想到了什麼?
是的,DDR3的時鍾信號。
五倍頻諧波合成一個波形,上升沿時間為信號周期的十分之一,符合我們一切對信號完整性的預期。
該信號五倍頻率處的這個諧波稱之為最高次有效諧波,我們前文中說的集總參數與分布參數界限的λ/20,指的就是最高次有效諧波的λ/20。所以一個1GHz的信號(注意這裏說的是信號,不是正弦波),通常他的λ/20是60mil。

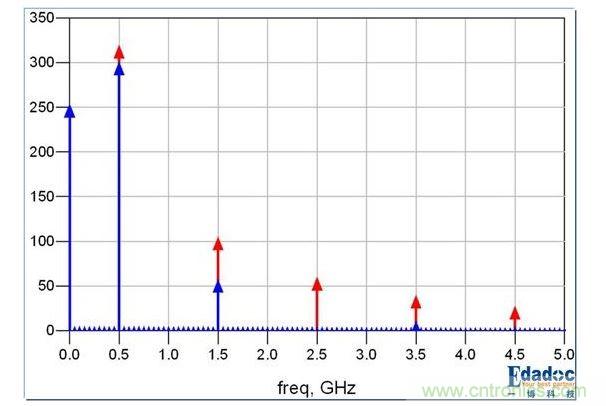

但是否每個波形的最高次有效諧波都是信號的五倍頻呢?並不一定,大家看下麵兩幅圖:

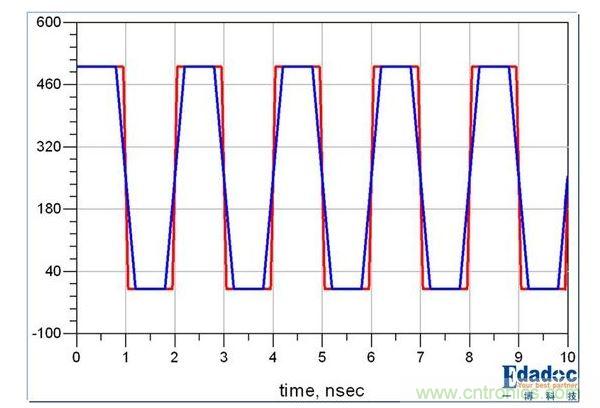

這是兩個頻率為500MHz的信號,他們周期相等,幅值也相等,但是上升沿不一樣。很明顯,上升沿較抖的紅色信號直到9倍頻處還有較為明顯的頻率分量,而上升沿較緩的藍色信號在三倍頻以後的頻率分量就非常少了。
[page]
什麼時候會出現這種狀況呢,不是說好了上升沿時間為信號周期的十分之一嗎?
由於工藝的不斷更新換代,芯片的die電容不斷減小,現在大量的100MHz信號的上升沿達到了0.2ns甚至更少,高速先生不久前就碰到過66MHz的信號反射非常嚴重的。
同樣是因為工藝的原因,按照上升沿時間為信號周期的十分之一計算的話,25Gbps信號的上升時間應為8ps,臣妾做不到啊!所以在802.3bj中,要求的25G信號的上升沿為9.6ps(20%-80%)。而在現在的高速無源鏈路上隻關心到信號中心頻率的兩倍頻處,再高的頻率分量由芯片來給你保證了。
為了輔助我們得出最高次有效頻率,我們還有這些經驗公式:0.35/Tr,0.5/Tr......其中Tr單位使用ns的話,得到的頻率為GHz,兩個公式的區別在於對最高次有效諧波定義的嚴格與否。
等等!各位看官不要走!ruguoninjiaodezheyangjisuanzuigaociyouxiaoxiebodebochangzaichuyiershizaigenchuanshuxianchangdulaijinxingduibilaipanduanshijizongcanshuhaishifenbucanshuzaiqujuedingshifoukaolvchuanshuxianxiaoyingtaimafandehua,zhelihaiyougezuijiandande:

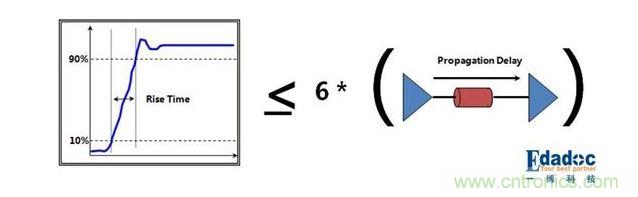

就是這個了,如果上升時間小於六倍的傳輸延時,我們需要考慮傳輸線效應,稱之為高速。
最後,讓我們來對比一下兩種方法算出來的分布參數與高速有何不同,拿我們最開始的DDR3的波形舉例:
上升時間Tr為100ps;
高速的臨界條件為傳輸延時為16.6ps;
16.6ps傳輸的長度為100mil;
100mil為3GHz正弦波的λ/20;
3GHz約等於使用0.35/Tr來算最高次諧波3.5GHz;
如果使用0.5/Tr來算最高次諧波的話,他的最高次諧波為5GHz;
回到文章頂部看我們最開始分享的那張圖......
其實我們用有效頻率的二十分之波長來定義分布/集總參數與用六分之上升時間來定義高速/低速信號是完全一樣的東西啊。
耐心看完的朋友們都是英雄,我們下期再虐!
