為了驗證他，高速先生做了以下幾種情況：

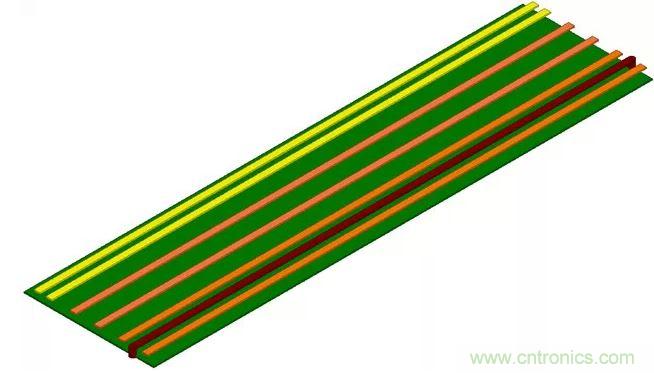

所有的走線都是9mil的微帶線，從左到右第一組走線的空氣間距為9mil，第二組間距為27mil，為27mil的間距並且在中間加了一組地線。



將信號線的兩端端接

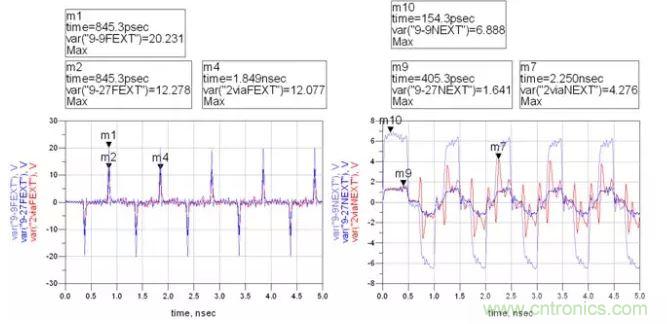

，並給幹擾線加上一個1GHz的周期信號時，測試結果如下：

可以很明顯的看到
，加入地線後，近端串擾反而加大了，出現了類似於遠端串擾的脈衝信號。



這是由於實際上地線也是線，端接到地的點會產生一個反射係數為-1的反射。



由於近端串擾是連續的，假如傳輸線無損，並且傳輸延時足夠長的話，這個-1反射係數會讓傳輸線上的近端串擾抵消。



但是遠端串擾是一個類脈衝信號，這個-1的反射係數使得遠端串擾在地線上來回反射，並且不斷的影響著靜態線的近端接收。

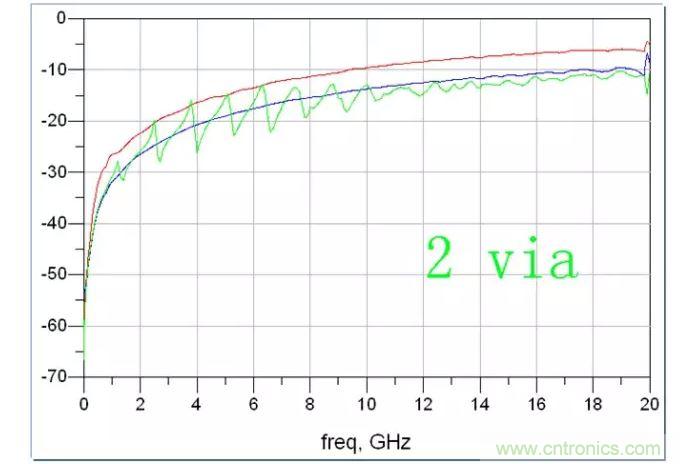

從S參數中，我們可以很明顯的看出這樣一個周期性的來回反射對靜態線的影響：

圖中紅色為9-9走線，藍色為9-27走線，綠色為地線後的走線。



所以高速數字信號走微帶線並且包地完全就是作死的節奏啊。



注(zhu)意(yi)前(qian)文(wen)中(zhong)的(de)一(yi)句(ju)話(hua)，近(jin)端(duan)串(chuan)擾(rao)實(shi)際(ji)上(shang)是(shi)會(hui)被(bei)抵(di)消(xiao)掉(diao)的(de)
，所(suo)以(yi)上(shang)下(xia)介(jie)質(zhi)層(ceng)介(jie)電(dian)常(chang)數(shu)基(ji)本(ben)相(xiang)同(tong)的(de)帶(dai)狀(zhuang)線(xian)包(bao)地(di)還(hai)是(shi)可(ke)以(yi)對(dui)串(chuan)擾(rao)進(jin)行(xing)一(yi)定(ding)的(de)抑(yi)製(zhi)作(zuo)用(yong)。
