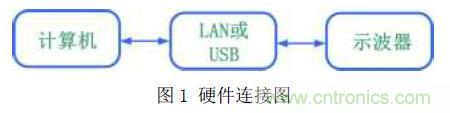

計算機通過LAN(網口)或者USB 接口與示波器建立連接來控製示波器。如圖1所示。





一聽到要控製示波器，大家都會想到通過SCPI 命令來控製示波器。那如何來實現呢
？可選的方案有：

（1）通過編寫程序代碼，如使用C,C++,C#等語言結合開發環境（如VS2012）來編寫代碼
；

（2）通過LabVIEW，使用圖形界麵來實現。



今天我們就來說說如何使用LabVIEW 實現對ZDS2024 示波器的控製。



LabVIEW 的定義：

LabVIEW 由National Instruments 公司開發，於1986 年發布第一個版本，是一種用圖標和連線代替文本行來創建應用程序的圖形化編程語言。LabVIEW 提供了一門編程語言所擁有的語法功能，隻是它以圖形的方式提供。



LabVIEW 基本由一個個VI 文件組成。每個VI 由前麵板和程序框圖組成。可以從兩個角度來理解VI 文件：

（1）從用戶交互來說，前麵板負責設計用戶交互界麵，類似UI 設計工具
，一般包括用戶操作控件和輸出結果控件
，像文本框


、按鈕

、波形顯示控件等；而程序框圖負責將用戶的操作經過一係列的處理
，並最終輸出結果，顯示在前麵板上。

（2）從功能模塊來說，每個VI 文件類似於C 語言中的一個函數
，前麵板用來設計函數的參數(輸入)和返回值(輸出)，程序框圖類似函數體，實現具體邏輯。





首先必須安裝好LabVIEW 和NI-VISA。將ZDS2024 的驅動庫文件夾Zhiyuan ZDS2000 Series for TCP，拷貝到LabVIEW 安裝目錄instr.lib 目錄下。Zhiyuan ZDS2000 Series for TCP針對以太網連接。





啟動Masurement & Automation Explorer 軟件

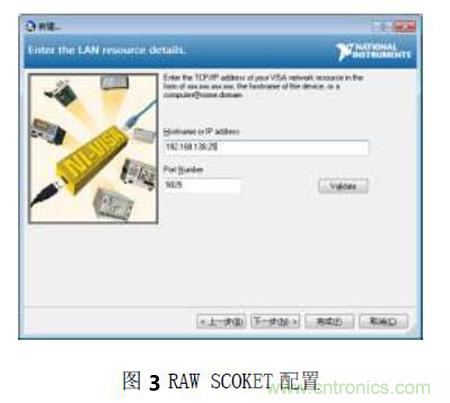

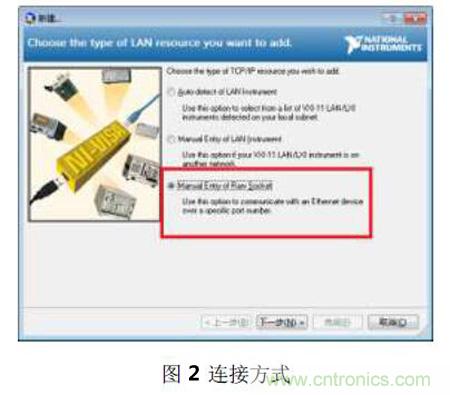

，選擇設備和接口，在添加網絡設備中，使用Manual Entry of Raw Scoket(手動輸入原始SOCKET)方式連接，ZDS2024 示波器采用端口號5025 來接收SCPI 命令。如圖2和圖3所示。設置好後，可進行測試
，確保連接成功。







啟動LabVIEW 創建一個新的VI 文件。這裏以從示波器讀取數據，並顯示在波形控件上為例。

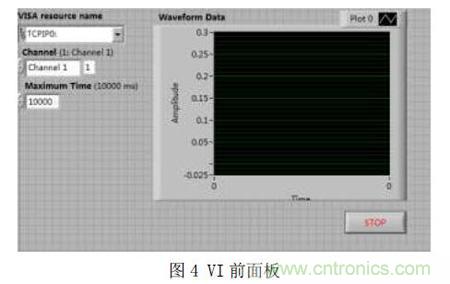

設計的VI 前麵板為如圖4所示。





左邊的三個控製用於輸入設置，包括連接的VISA 資(zi)源(yuan)名(ming)稱(cheng)，獲(huo)取(qu)數(shu)據(ju)的(de)通(tong)道(dao)，最(zui)大(da)延(yan)遲(chi)時(shi)如(ru)何(he)實(shi)現(xian)對(dui)示(shi)波(bo)器(qi)的(de)遠(yuan)程(cheng)控(kong)製(zhi)間(jian)。右(you)邊(bian)為(wei)結(jie)果(guo)波(bo)形(xing)顯(xian)示(shi)控(kong)件(jian)。設(she)計(ji)好(hao)前(qian)麵(mian)板(ban)以(yi)後(hou)，就(jiu)可(ke)以(yi)進(jin)入(ru)程(cheng)序(xu)框(kuang)圖(tu)設(she)計(ji)了(le)。在(zai)VI 的程序框圖中的Function 麵板中，選擇“儀器I/O”可以找到有關ZDS2024 的驅動庫的模塊

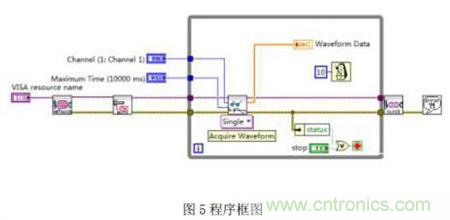

，可以在程序框圖中直接使用，設計結果如圖5所示。





在程序框圖中，先初始化示波器

，並啟動示波器的AutoSetup 功能，然後循環獲取示波器的數據

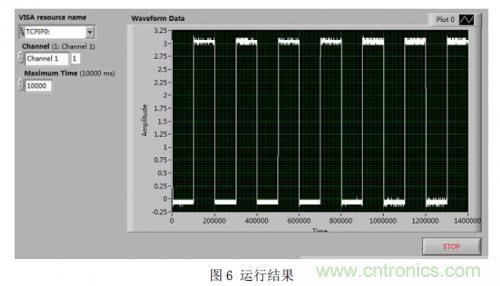

，並送顯示，直到用戶中止或者獲取數據過程中出現錯誤。最後可以在前麵板啟動運行，結果如圖6所示。
