Step1：觀察異常



如何知道是否存在異常信號？



耳聽為虛，眼見為實，ZDS2000係列示波器提供了一種最簡單、有效的方式——無限餘輝，可以讓捕獲到的信號一直停留在顯示上，再配上ZDS2000係列示波器特有的330K“波形刷新率”，在高波形刷新率的條件下

，讓所有的異常信號無處可逃。





一般來說
，異常信號概率較低

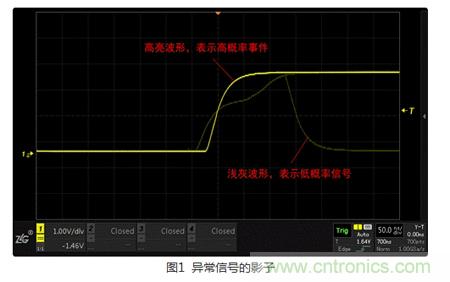

，不同於正常信號，所以圖1中淺灰波形（低概率）很(hen)有(you)可(ke)能(neng)就(jiu)是(shi)我(wo)們(men)要(yao)找(zhao)的(de)異(yi)常(chang)信(xin)號(hao)，但(dan)可(ke)惜(xi)的(de)是(shi)，雖(sui)然(ran)看(kan)到(dao)了(le)異(yi)常(chang)
，但(dan)卻(que)還(hai)不(bu)能(neng)查(zha)看(kan)其(qi)細(xi)節(jie)及(ji)做(zuo)進(jin)一(yi)步(bu)分(fen)析(xi)，因(yin)為(wei)還(hai)欠(qian)缺(que)將(jiang)異(yi)常(chang)數(shu)據(ju)保(bao)存(cun)下(xia)來(lai)。



Step2：條件捕獲

通過Step1

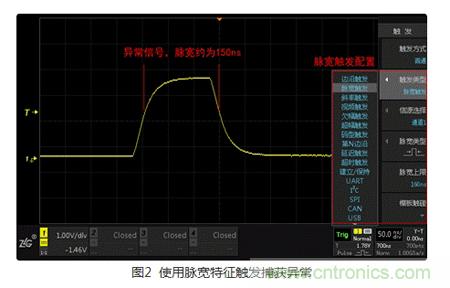

，可以大概了解到異常信號的特性，將其特有的條件視為觸發條件，利用觸發可快速的捕獲異常信號。ZDS2000係列示波器免費標配了多種“觸發類型”，其中包括11種基礎觸發

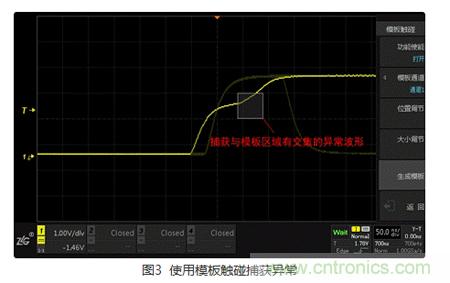

，21種協議觸發。另外，用戶還可根據波形的形狀特性，使用“模板觸發”，讓觸發更加隨心所欲。





Step3：手動捕獲

很多時候，異常是沒有任何規律的
，麵對它，即使再強大的觸發也會感到無力。“手動捕獲”可捕獲大量的數據，並將數據保存，將異常信號收入囊中。具體做法：



將一段時間內的波形全部保存下來，如果有發生異常，那它將會在保存的數據中，ZDS2000係列示波器標配了最大250Mpt存儲深度，可在1MHz的采樣率下，保存250秒的數據。



捕獲到異常信號就完事了麼？不
，那僅僅是作為對其進行分析的基礎，接下來我們需要進一步了解異常信號的細節、特性，最後從本質上分析異常信號產生的原因
，這才是我們真正需要做的事情。



1.測量

僅僅通過波形的直觀表現來分析異常信號遠遠不夠

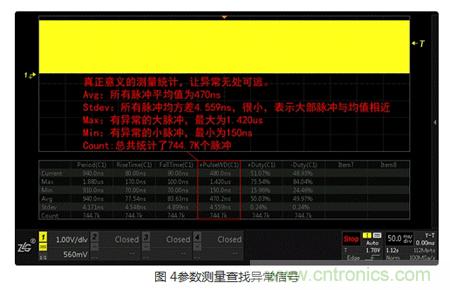

，隻有將波形各項指標精確量化，才能看透波形異常的本質。ZDS2000係列示波器標配的51種“真正意義”的參數測量，會把屏幕上捕獲的所有波形進行統計分析，得出每一項的當前值、最大值
、最小值、平均值、標準差、統計次數，用戶通過觀察最大值和最小值可快速了解波形中可能存在的異常，通過觀察平均值
、標準差可快速評估信號特性。





2.搜索

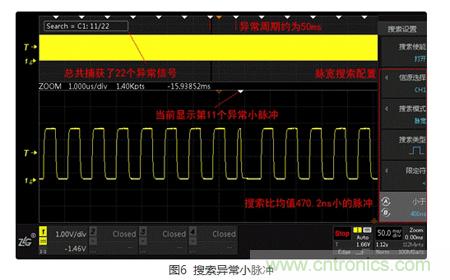

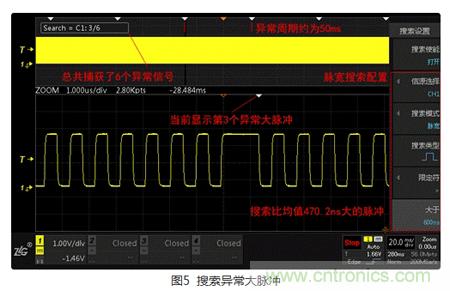

在zai調tiao試shi異yi常chang信xin號hao時shi，我wo們men通tong常chang需xu要yao明ming確que，異yi常chang出chu現xian的de頻pin率lv是shi多duo少shao，是shi不bu是shi周zhou期qi性xing出chu現xian的de呢ne？為wei了le弄nong清qing楚chu這zhe些xie問wen題ti
，一yi般ban需xu要yao長chang時shi間jian記ji錄lu波bo形xing
，然ran後hou基ji於yu這zhe樣yang一yi個ge龐pang大da的de數shu據ju庫ku去qu定ding位wei和he分fen析xi異yi常chang。ZDS2000係列示波器標配的“搜索功能”，可以在海量的數據中快速定位出感興趣的信號，並自動做出標記，用戶通過觀察標記可快速了解異常的位置
、頻率、周期等特性。





3.FFT

異常通常伴隨著幹擾信號，通過ZDS2000係列示波器標配的4M點“FFT運算”

，從時域範圍轉換到頻域範圍進行分析。在1GHz的采樣率下
，FFT的分辨率能精確到250Hz，用戶通過分析各個頻率的功率、有效值、相位等特性，可快速準確地分析異常信號以及異常信號的來源。



ZDS2000示波器提供了觸發、測量
、搜索、FFT等多種強大功能，但異常信號的不確定性非常大
，實際應用中，還是應視具體情況
，靈活組合運用，才能最大程度的提高工作效率。
