波形刷新率
，即波形捕獲率，指的是每秒捕獲的波形次數，表示為波形每秒（wfms/s）。



事實上

，示波器從采集信號到屏幕上顯示波形的過程由若幹個捕獲周期組成。



一個捕獲周期由采樣時間和死區時間組成。



采樣時間指的是模擬信號轉化為數字信號並存儲的過程。

死區時間指的是示波器對采樣存儲回來的數字信號進行測量運算，顯示等處理的過程。其中死區時間內示波器不進行采集。



由此可知，死區時間的大小將影響捕獲周期的長短進而影響波形刷新率的高低。如下圖所示：

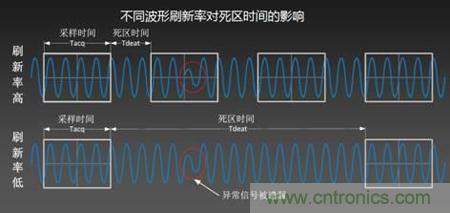

圖1不同刷新率對死區時間的影響



從cong圖tu中zhong可ke知zhi，波bo形xing刷shua新xin率lv更geng高gao的de示shi波bo器qi，擁yong有you更geng短duan的de死si區qu時shi間jian，也ye就jiu有you著zhe更geng高gao的de幾ji率lv捕bu獲huo到dao波bo形xing中zhong低di概gai率lv的de異yi常chang信xin號hao。而er低di刷shua新xin率lv示shi波bo器qi由you於yu死si區qu時shi間jian較jiao長chang，對dui於yu低di概gai率lv的de異yi常chang信xin號hao需xu要yao很hen長chang的de時shi間jian才cai能neng捕bu獲huo。這zhe就jiu是shi有you些xie時shi候hou電dian路lu明ming明ming有you故gu障zhang而er示shi波bo器qi上shang的de波bo形xing卻que看kan似si完wan全quan正zheng常chang的de原yuan因yin。我wo們men可ke以yi看kan一yi個ge比bi較jiao圖tu，如ru下xia所suo示shi：

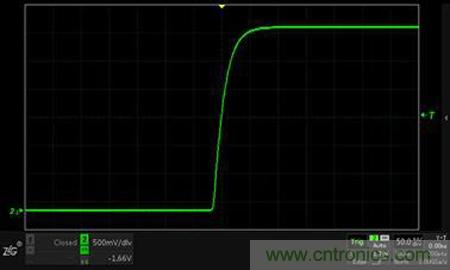

（圖2: 5k wfms/s的帶毛刺的信號圖）

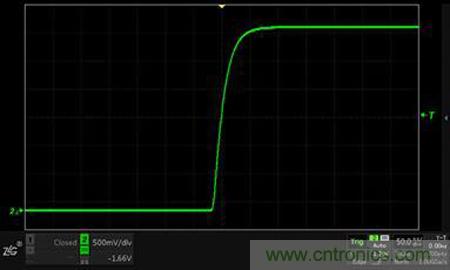

（圖3: 330k wfms/s的帶毛刺的信號圖）



conglianggedongtaibijiaotujiukeyihenqingxidekanchugaoboxingshuaxinlvdeyoushi

，suoyiyonghuzaigoumaishiboqideshihou，boxingshuaxinlvshininbixuyaokaolvdeyigezhongyaoyinsu，zaiyidingdetiaojianxia，boxingshuaxinlvyuegaojiuyuehao，tebieshizuoxinhaowanzhengxingfenxishi，ruguoyichangxinhaomeiyoubuhuochulaijianghuiyingxiangnindeceshijieguo。ZDS2000係列示波器最大可達330kwfms/s波形刷新率，同檔業界之最。



通過上麵對波形刷新率的了解，我們可對波形刷新率進行驗證。以ZDS2022示波器作為例子。



首先接入一個1M的方波信號，一鍵捕獲得到正常波形，點擊【Display】將顯示類型改為點顯示
，將時基檔位調到50ns/div，讓全屏采滿700ns；點擊【Measure】
，打開測量統計
，點擊測量選項中的觸發計數器即波形每秒觸發的次數同理可測出330kwfms/s的波形刷新率。如下圖所示：

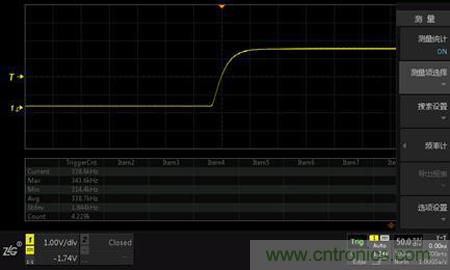

圖4 驗證示波器的最大波形刷新率



波形刷新率與時基有關，不同型號的示波器測出最大波形刷新率的時基不同。比如測量T公司的DPO2000係列手冊標稱擁有最大5.5kwfms/s的波形刷新率，驗證最大波形刷新率時將時基調為200ns/div。



綜上所述，您對示波器的波形刷新率應該有了一定的認識
，周立功致遠電子的ZDS2000係列示波器采用大規模的FPGA技術
，全硬件加速並行處理，創造波形刷新率新高，最高可達33萬次每秒的波形刷新率
，遠高於同行同檔產品，死區時間更短，可更大概率捕獲異常信號。
