八個問題認識RF無線充電

發布時間：2017-06-28 來源：趙娟責任編輯：wenwei

【導讀】無線充電這個市場，起飛了很久還是沒有飛起來，無論是PMA（300 kHz）、A4WP（6.78 MHz）、還是 Qi（200 kHz）。以上這幾種方案都是需要線圈的。不用充電線圈，隻通過天線(可嵌入在PCB裏)來傳輸電能——這應該是WattUp最大的特色。本文從八個方麵來認識下創新的“RF無線充電”。

無線充電這個市場，起飛了很久還是沒有飛起來，無論是PMA（300 kHz）、A4WP（6.78 MHz）、還是 Qi（200 kHz）。

以上這幾種方案都是需要線圈的。不用充電線圈，隻通過天線(可嵌入在PCB裏)來傳輸電能——這應該是WattUp最大的特色。

Dialog去年底向Energous公司投資1000萬美元並成為WattUp集成電路的獨家元件供應商後，EDN電子技術設計的記者在昨天Dialog“充電日”看到了他們的產品與demo，以下從八個方麵來認識下創新的RF無線充電。

問題一：不再需要線圈？

WattUp采用的小型天線使用現有器件的印刷電路板形成，消除了對目前競爭產品中常用的較大較貴的線圈的需求。

這樣做不僅成本節省了，而且因為天線可以直接做在普通的FR4材料的PCB板上，有助於減小設備體積。

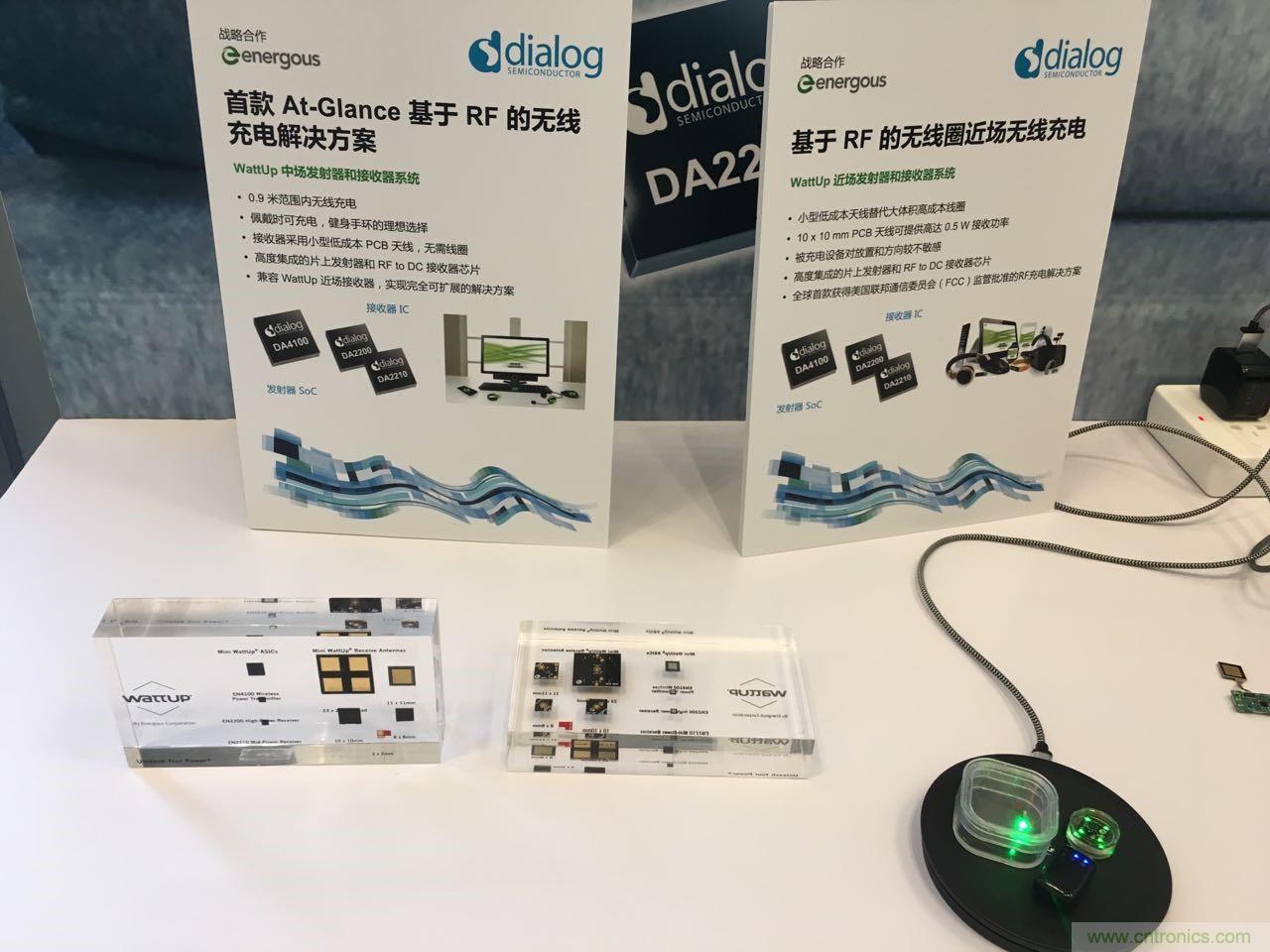

八個問題認識RF無線充電

問題二：遠距離充電能充多遠？

目前Dialog把產品方案分近場、中場、以及遠場三種：

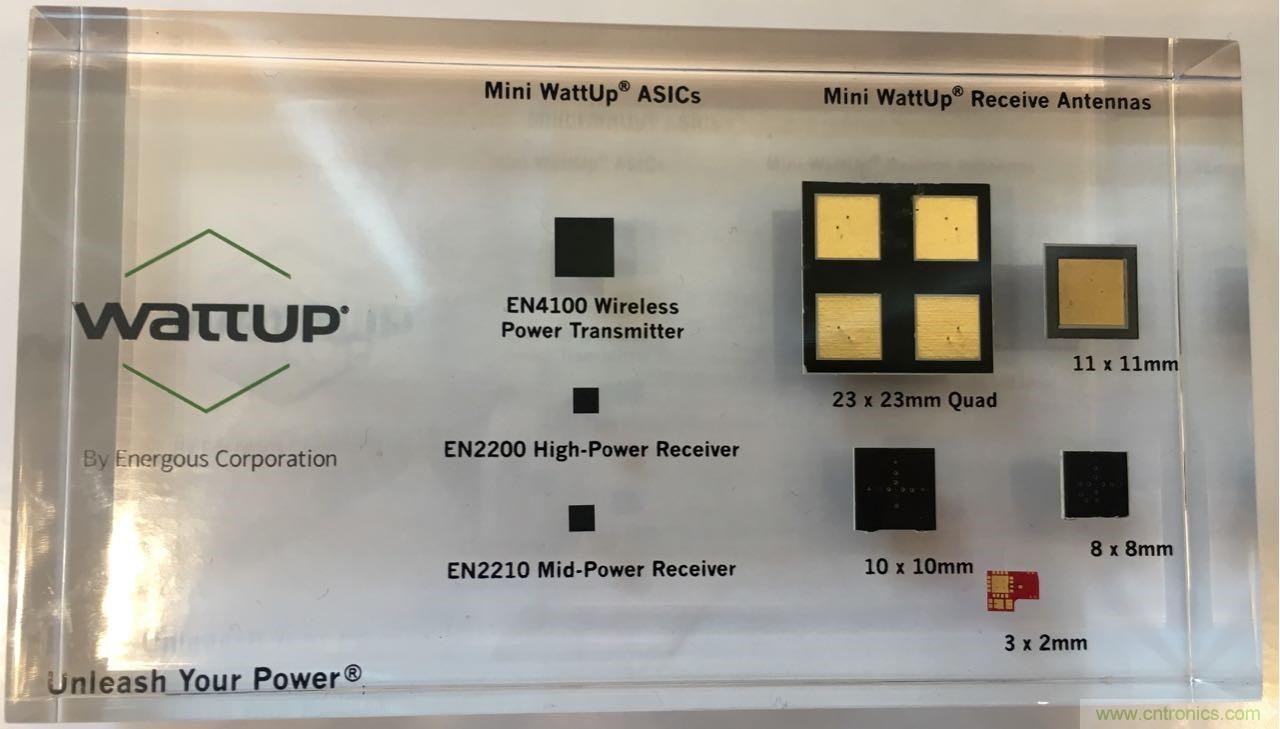

八個問題認識RF無線充電

近場，這個和傳統無線充電方式一樣，貼在一起充，傳輸效率也接近。見上圖。

中場, 最遠可達0.9米，這個階段會使用涓流充電方案，效率肯定是隨著距離的增加降低。

遠場，最遠可達4.5米。目前還看到demo，不過我也是沒想到有什麼合適的應用？

下圖是中場無線充電，屏幕下方的長條狀的設備為功率發射端。

八個問題認識RF無線充電

問題三：一次可以給多少個設備充電？

理論上是沒有限製的，因為WattUp過程是完全由軟件來控製的，用戶可以通過設置優先級別，來選擇給哪一部設備充電和製定充電計劃等等。

問題四：充電端和受電端如何握手？

Energous的WattUp技術采用Dialog的SmartBond藍牙低功耗解決方案，作為無線發送器和接收器之間的帶外數據通信渠道。

當WattUp接收器IC接收到功率時，再由電源管理芯片分配到器件的其他部位。

問題五：適合哪類設備？

這種比較適合小型的IoT設備，例如智能手機、平板電腦、物聯網設備、外形小巧的可穿戴設備、虛擬現實（VR）/增強現實（AR）設備等。

至於大的設備如電動自行車，電動汽車，那還是交給基於線圈的方案比較合適。

問題六：FCC批準嗎？

之前傳言射頻無線充電會因可能存在的頻譜幹擾問題，而被美國聯邦通訊委員會（FCC，Federal Communications Commission）禁止。

但是這個問題應該已經解決，在最近該公司的近場產品demo上，已經明確指出是全球首款獲得FCC授權批準的RF無線充電方案。

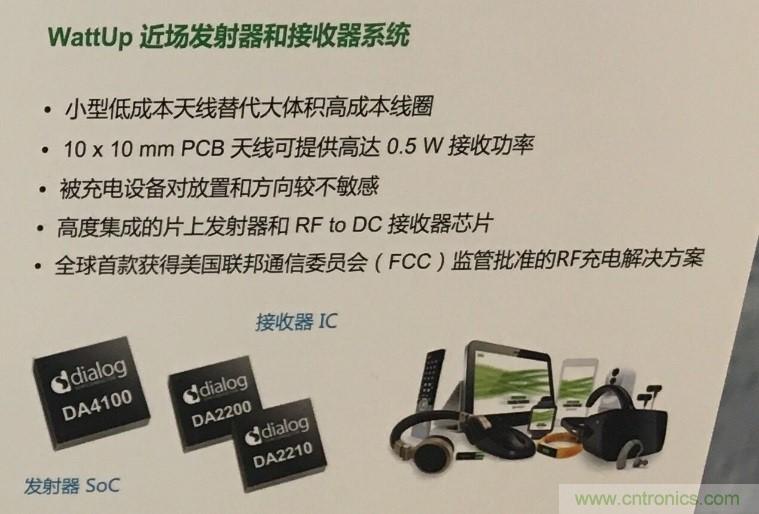

八個問題認識RF無線充電

問題七：還有其他RF無線充電的玩家嗎？

不走“尋常路”，非傳統無線充電方式的還有一個初創公司是uBeam，宣稱可以用超聲波將電力隔空輸送到15英尺(約合4.6米)外——這個距離和Dialog的遠場方案是一樣的。

目前他們開發的超聲收發器在75kHz放出155dB的信號。該技術麵臨的障礙主要包括：阻抗失配、空氣耦合衰減、波束成形、聲學損耗和低功率整流。雖然仍然專注於5W手機，但其願景還包括給飛機，火車和公共交通工具進行無線充電。

問題八：蘋果8會用嗎？

蘋果一直沒有在iPhone和iPad上使用無線充電這個技術，這麼追求完美的公司顯然是覺得目前技術成熟度不夠，至於會不會用DA4100，之前Energous的CEO Steve Rizzone曾表示過已經和“世界上最大的消費電子企業”簽署了合同，時間會證實大家最後的猜測。

現在的最後一個問題就是，有沒有Android陣營的廠商會對該技術感興趣呢？
