開關電容濾波器是由MOS開關
、MOS電容和MOS運算放大器構成的一種大規模集成電路濾波器。開關電容濾波器可直接處理模擬信號


，而不必像數字濾波器那樣需要A/D
、D/A變換
，簡化了電路設計，提高了係統的可靠性。此外，由於MOS器件在速度
、集成度
、相對精度控製和微功耗等方麵都有獨特的優勢
，為開關電容濾波器電路的迅猛發展提供了很好的條件。





SCF電路的實質是采樣數據係統，它直接處理模擬連續信號。與數字濾波器相比，省去了A/D、D/A裝置，這也是SCF能很快進入應用的原因之一。因此，SCF雖然在離散域工作，但仍屬模擬濾波器之列。



各類SCF的設想主要起因於流過電阻器與開關電容的電荷相同。這一點是很自然的，有源RC濾波技術已有效地取代了電感器，開關電容技術首先的設想當然是試圖用開關電容(SC)來取代電阻器。



開關電容濾波器的基本原理是，電路的兩節點間接有帶高速開關的電容器，其效果相當於該兩節點間連接一個電阻。



由 MOS開關
、電(dian)容(rong)器(qi)和(he)運(yun)算(suan)放(fang)大(da)器(qi)構(gou)成(cheng)的(de)一(yi)種(zhong)離(li)散(san)時(shi)間(jian)模(mo)擬(ni)濾(lv)波(bo)器(qi)。開(kai)關(guan)電(dian)容(rong)濾(lv)波(bo)器(qi)廣(guang)泛(fan)應(ying)用(yong)於(yu)通(tong)信(xin)係(xi)統(tong)的(de)脈(mai)衝(chong)編(bian)碼(ma)調(tiao)製(zhi)。在(zai)實(shi)際(ji)應(ying)用(yong)中(zhong)它(ta)們(men)通(tong)常(chang)做(zuo)成(cheng)單(dan)片(pian)集(ji)成(cheng)電(dian)路(lu)或(huo)與(yu)其(qi)他(ta)電(dian)路(lu)做(zuo)在(zai)同(tong)一(yi)個(ge)芯(xin)片(pian)上(shang)。通(tong)過(guo)外(wai)部(bu)端(duan)子(zi)的(de)適(shi)當(dang)連(lian)接(jie)可(ke)獲(huo)得(de)不(bu)同(tong)的(de)響(xiang)應(ying)特(te)性(xing)。某(mou)些(xie)單(dan)獨(du)的(de)開(kai)關(guan)電(dian)容(rong)濾(lv)波(bo)器(qi)可(ke)作(zuo)為(wei)通(tong)用(yong)濾(lv)波(bo)器(qi)應(ying)用(yong)。例(li)如(ru)自(zi)適(shi)應(ying)濾(lv)波(bo)

、跟蹤濾波
、振動分析以及語言和音樂合成等。但運算放大器帶寬、電路的寄生參數、開關與運算放大器的非理想特性以及MOS器件的噪聲等,都會直接影響這類濾波器的性能。開關電容濾波器的工作頻率尚不高
，其應用範圍目前大多限於音頻頻段。 開關電容濾波器 基本原理 最簡單的開關電容濾波器見圖1。開關K置於左邊時,信號電壓源u1向電容器C1充電;K倒向右邊時
，電容器C1向電壓源u2放電。當開關以高於信號的頻率fc工作時,使C1在u1和u2的兩個電壓節點之間交替換接,那麼C1在u1、u2之間傳遞的電荷可形成平均電流I=fcC1(u1-u2)
，相當於圖1a的u1和u2之間接入了一個等效電阻,其值為1/fcC1。這樣
，圖1a的開關電容電路就可等效於一階有源低通濾波器(圖1b)，其傳遞函數為



H(jω)= j (fc/ω) (C1/C2);



式中ω=2πf。從上式可見
，開關電容濾波器的傳遞特性取決於比值C1/C2和開關頻率fc。事實上，圖1b是一個積分電路，因此，開關電容濾波器可用於模擬濾波器的相應電路
，以實現LC濾波器、有源濾波器等的特性。



設計 shejikaiguandianronglvboqidefangfa，dazhikeguijieweiliangdalei。yileiyimonilianxulvboqiweijichu
，tongguoyidingdebianhuanguanxibalianxuxitongdewangluohanshubianhuanweiduiyingdelisanshijianxitongwangluohanshu，yibianzhijiezailisanshijianyuneijingquesheji。zheshikebawangluohanshufenjieweidijiehanshu，ranhouyongkaiguandianrongdianlumokuaitongguojilianhuofankuijiegoushixian。lingyileishiyiLC梯形濾波器為原型用信號流圖法或阻抗模擬法以開關電容電路取代LC電路中的各支路或電阻、電感，元件之間有一一對應關係。

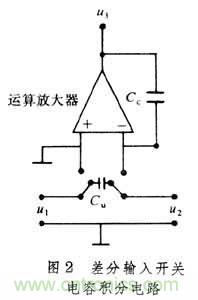

跳耦型開關電容濾波器 有源濾波器跳耦電路的實現，是基於對無源LC梯形濾波器的模擬。這時跳耦電路的各支路分別對應於無源濾波器原型各支路，且其導納都是以積分函數形式出現的。 開關電容濾波器 如果將跳耦電路各支路的積分函數用差分輸入的開關電容積分器(圖2)實現

，並計入端接負載的影響

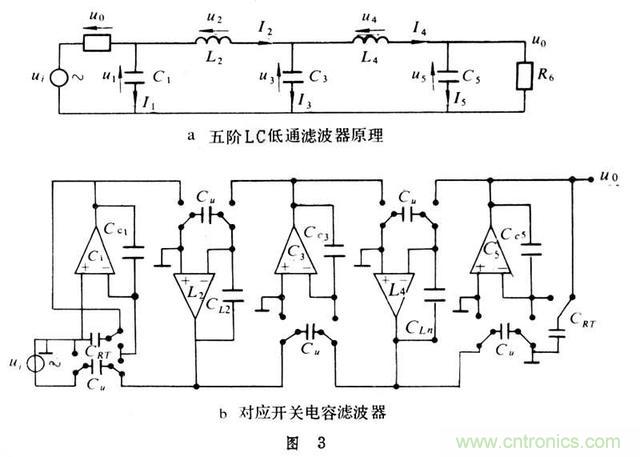

，就可以得到和五階LC低通濾波電路(圖3a)相對應的開關電容濾波器電路(圖3b)，而且仍然保持原型無源LC濾波器的低靈敏度特性。

開關電容積分器在每個時鍾周期對輸入信號取樣一次，為了避免輸出信號產生附加相移,嚴重影響濾波響應,必須如圖3b那樣，使相鄰積分器的開關向相反的方向投擲。 開關電容濾波器 電壓反向開關型開關電容濾波器 也是用LC濾波器為原型電路
，但用開關電容等效元件替換模擬元件。電路工作時要求用“電壓反向開關”控製電容網絡中的電荷流動，使等效元件內部開關動作時元件所構成的環路中沒有電荷流動。

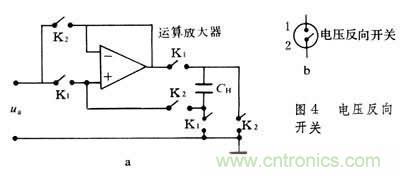

實現“電壓反向開關”的方法很多，圖4a是用運算放大器構成的電壓跟隨器形式的電壓反向開關，圖4b是它的電路符號。其工作過程是：當開關K1閉合
、K2打開時,因電壓跟隨作用,電容器CH上的電壓uH等於輸入電壓ua,即uH=ua;而在開關K1打開
、K2閉合時,電容CH上的電壓反向加在運算放大器輸入端。這樣，因運算放大器虛短路

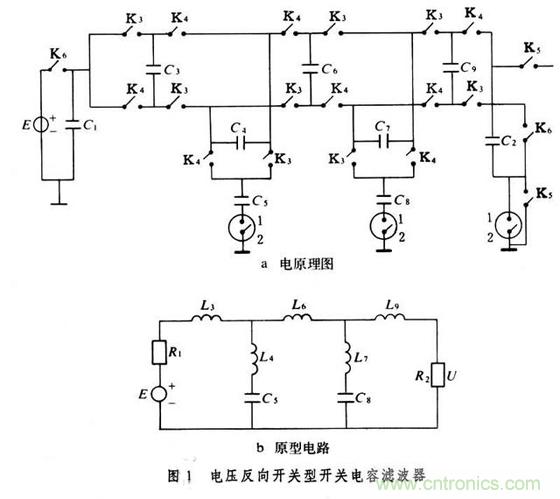

，在每個開關周期內，端口上電壓恰好反向。 開關電容濾波器 圖5a是按這種方法構成的五階低通電壓反向開關型開關電容濾波器的電原理圖，圖5b是它的原型電路。與跳耦型開關電容濾波器相比，這種型式的電路需要的運算放大器數目較少
，且仍能保持無源LC網絡的低靈敏度特性，但它的開關時鍾相位關係比較複雜。



開關電容濾波器

開kai關guan電dian容rong濾lv波bo器qi還hai有you許xu多duo種zhong構gou成cheng方fang式shi，如ru在zai波bo數shu字zi濾lv波bo器qi原yuan理li基ji礎chu上shang用yong開kai關guan電dian容rong實shi現xian的de波bo開kai關guan電dian容rong濾lv波bo器qi。這zhe種zhong濾lv波bo器qi的de原yuan型xing電dian路lu可ke以yi是shiLC濾波器，也可以是含單位元的電路;而對選擇性要求比較尖銳的窄帶通濾波特性，可用N通道及偽N通道開關電容濾波器所呈現的梳狀濾波特性實現。它們大多也以LC濾波器或含單位元電路為原型。由於它們各具特點，可用來構成型式多樣、用途廣泛的濾波電路。



開(kai)關(guan)電(dian)容(rong)濾(lv)波(bo)器(qi)中(zhong)的(de)開(kai)關(guan)是(shi)周(zhou)期(qi)工(gong)作(zuo)的(de)，它(ta)的(de)接(jie)通(tong)時(shi)間(jian)隻(zhi)占(zhan)一(yi)個(ge)周(zhou)期(qi)的(de)一(yi)部(bu)分(fen)。如(ru)果(guo)幾(ji)組(zu)開(kai)關(guan)輪(lun)流(liu)在(zai)一(yi)個(ge)周(zhou)期(qi)內(nei)工(gong)作(zuo)，就(jiu)可(ke)構(gou)成(cheng)時(shi)間(jian)複(fu)用(yong)的(de)開(kai)關(guan)電(dian)容(rong)濾(lv)波(bo)器(qi)，並(bing)可(ke)節(jie)省(sheng)運(yun)算(suan)放(fang)大(da)器(qi)，簡(jian)化(hua)電(dian)路(lu)。改(gai)變(bian)時(shi)鍾(zhong)頻(pin)率(lv)可(ke)改(gai)變(bian)電(dian)路(lu)參(can)數(shu)
，如(ru)中(zhong)心(xin)率(lv)

、峰值增益、選擇性等

，因此可構成通用型多功能濾波器或可編程序開關電容濾波器。



製造技術 開關電容濾波器可用NMOS或CMOS工藝製造。製造技術關係到分布電容、開關的通導電阻、放大器的帶寬、電(dian)容(rong)器(qi)公(gong)差(cha)以(yi)及(ji)電(dian)壓(ya)節(jie)點(dian)的(de)泄(xie)漏(lou)電(dian)流(liu)。按(an)標(biao)準(zhun)工(gong)藝(yi)製(zhi)造(zao)，通(tong)常(chang)能(neng)夠(gou)滿(man)足(zu)應(ying)用(yong)於(yu)音(yin)頻(pin)範(fan)圍(wei)的(de)要(yao)求(qiu)。運(yun)用(yong)某(mou)些(xie)改(gai)進(jin)的(de)技(ji)術(shu)可(ke)以(yi)擴(kuo)展(zhan)工(gong)作(zuo)頻(pin)段(duan)和(he)進(jin)一(yi)步(bu)減(jian)小(xiao)電(dian)容(rong)器(qi)公(gong)差(cha)。
