醫療產品屏幕顯示終端輻射發射超標分析與整改方法

發布時間：2019-04-18 責任編輯：xueqi

【導讀】以yi下xia是shi針zhen對dui醫yi療liao產chan品pin屏ping幕mu顯xian示shi終zhong端duan輻fu射she發fa射she超chao標biao分fen析xi與yu整zheng改gai。為wei了le確que定ding問wen題ti出chu現xian位wei置zhi，把ba產chan品pin分fen解jie測ce試shi，去qu掉diao顯xian示shi屏ping和he核he心xin板ban後hou分fen別bie測ce試shi結jie果guo。

1.現象描述

對於醫療產品需要達到輻射騷擾實驗CLASS B的要求，如圖1所示：

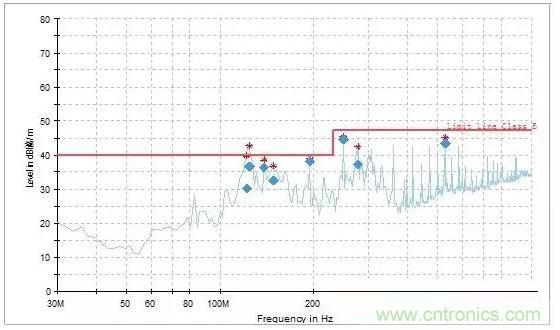

圖1：整機輻射發射測試數據

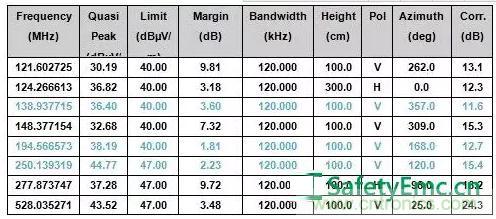

表1：整機輻射發射數據

2.原因分析

手頭沒有近場探頭等設備，為了確定問題出現位置，把產品分解測試，去掉顯示屏和核心板後分別測試結果

如下圖：

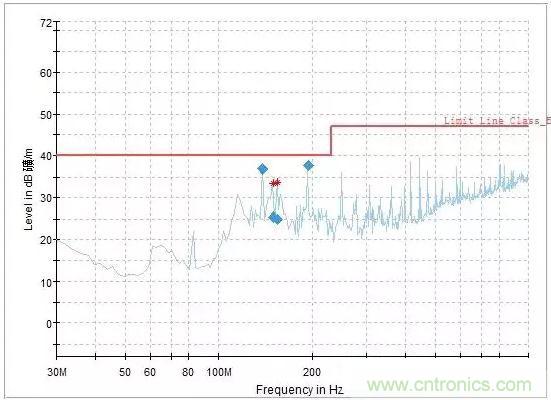

圖2：無顯示器的輻射發射測試數據

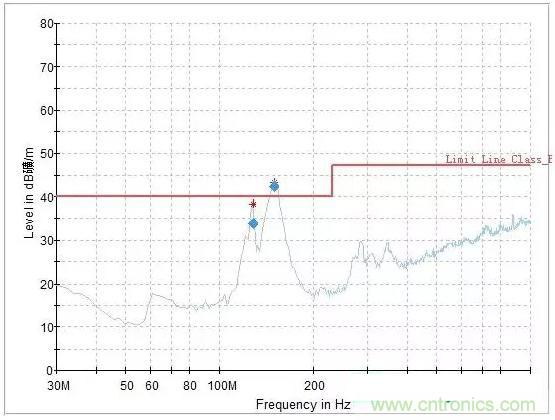

圖3：無核心板的輻射發射測試數據

根據前3張圖對比可知，圖上的毛刺是核心板產生的，窄帶噪聲找下規律，此類幹擾通常是由周期信號引起的，表1數據分析可得，194.5M和138.9M測試不合格，測量下液晶屏驅動時鍾為27.8M，而194.5-138.9=27.8*2，138.9為液晶時鍾的5次諧波，194.5為7次諧波。輻射源已找到。其他測試點數據也是基波的整數倍，加以驗證。

根據前3張圖對比可知寬帶噪聲121.6M和124.2M是不合格的，是底板產生的，底板主要是電源部分，包括背光電源和供電電源。根據圖2和圖3對比可知，超標的能量一部分是來自背光電源的。

3.整改措施

（1）時鍾電路分析整改

看電路發現時鍾信號線較長，形成天線且在信號輸出端沒有濾波器件，選擇在信號輸出端串接個磁珠。型號為BLM18BB141SN1，其阻抗頻率曲線如下圖，從圖中可知，該磁珠對液晶屏時鍾信號基頻27.8的阻抗隻有40歐左右，而對5次，7次諧波的阻抗較大，這樣就保證信號不失真且有效的減弱的諧波的輻射能量。

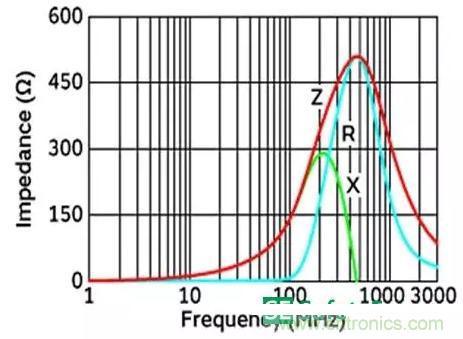

圖4：BLM18BB141SN1阻抗頻率特性

（2）電源分析整改

查詢電路板可知，背光電源為10V恒流源，且距屏幕軸線較遠，輸出線達到一定長度，就會輻射超標，重新布板，背光電源靠近液晶屏。

最後整改後結果如下圖：

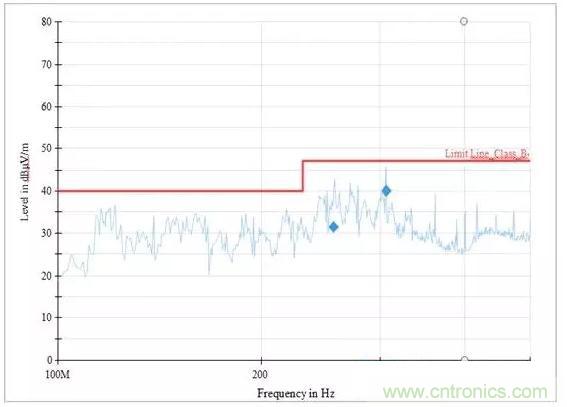

圖5：整改後的局部掃描測試數據

4.經驗總結

1、整改過程中，如果沒有近場探頭，產品可拆分測試，是有可能分拆出輻射超標的來源的；

2、 PCB設計很重要，高頻信號走線要短，否者走線會變成輻射源的天線。
