詳解晶體諧振器溫度造成的振蕩頻移不正常因素

發布時間：2019-04-17 責任編輯：lina

【導讀】如果驅動功率超過了晶體諧振器規格中規定的數值，那麼可以確定振蕩頻率的異常溫度特性。這就是所謂的“跳變”或“激發性跳變”。由於驅動功率過高可能會造成這種現象。

振蕩頻率溫度特性異常時，應考慮以下原因:

驅動功率過高

晶體諧振器特征異常

振蕩電路元件溫度特性的影響

1. 驅動功率過高

如果驅動功率超過了晶體諧振器規格中規定的數值，那麼可以確定振蕩頻率的異常溫度特性。

這就是所謂的“跳變”或“激發性跳變”。由於驅動功率過高可能會造成這種現象。

如果驅動功率超過了晶體諧振器規格中規定的數值，那麼可以確定振蕩頻率的異常溫度特性。

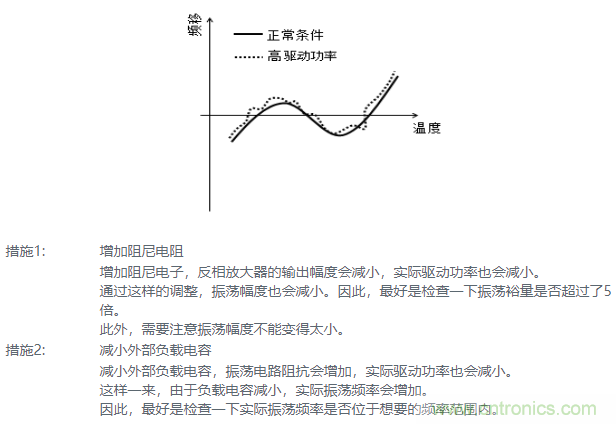

如果是激發性跳變，振蕩頻率的溫度特性可能會被扭曲。

為了避免發生激發性跳變，需要降低驅動功率。

措施

2. 晶體諧振器特性異常

請檢查頻率-溫度特性規格中是否含有負載晶體諧振器頻率的溫度特性。需要網絡分析儀或阻抗分析儀來進行檢查。

如果晶體諧振器特性正常，請檢查振蕩電路元件的溫度特性。

3. 振蕩電路元件溫度特性的影響

如果溫度變化造成了外部負載電容或寄生電容的變化，那麼振蕩頻率會發生偏移。請檢查它們的溫度特性。
