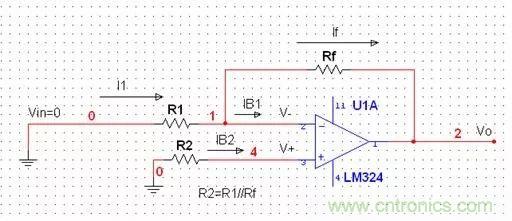

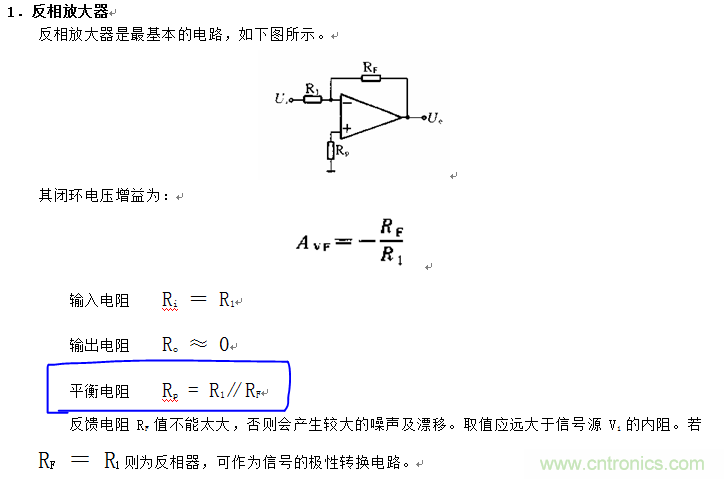

R2=R1//Rf--------------------平衡電阻的計算式，反相臂上的電阻的並聯=同相臂的電阻



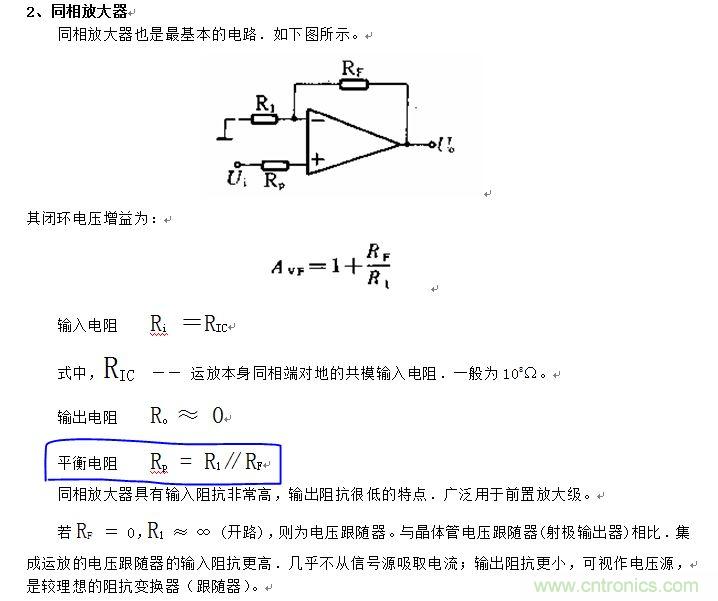

R2=R1//Rf





若運放為理想運放
，輸入為0時
，則：





但實際運放有失調電壓(VIO)，失調電流(IIO)，輸入偏置電流(IIB)。依據失調電流
，輸入偏置電流的定義，有：





解方程組，得：





在反相端用KCL
，有：





考慮到失調電壓，實際反相端電壓為：





而：

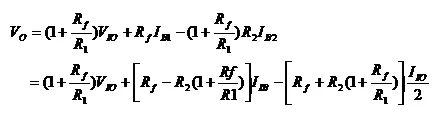

將所有參數代入，解得：





當R2=R1//Rf時
，





此時由輸入偏置電流IIB產生的失調電壓為0。



運(yun)放(fang)輸(shu)入(ru)端(duan)所(suo)接(jie)電(dian)阻(zu)要(yao)平(ping)衡(heng)，目(mu)的(de)是(shi)使(shi)運(yun)放(fang)的(de)偏(pian)置(zhi)電(dian)流(liu)不(bu)會(hui)產(chan)生(sheng)附(fu)加(jia)的(de)失(shi)調(tiao)電(dian)壓(ya)。但(dan)有(you)些(xie)電(dian)路(lu)對(dui)失(shi)調(tiao)電(dian)壓(ya)要(yao)求(qiu)並(bing)不(bu)高(gao)。例(li)如(ru)交(jiao)流(liu)音(yin)頻(pin)放(fang)大(da)器(qi)，有(you)些(xie)運(yun)放(fang)偏(pian)置(zhi)電(dian)流(liu)很(hen)小(xiao)，即(ji)使(shi)輸(shu)入(ru)端(duan)電(dian)阻(zu)不(bu)平(ping)衡(heng)也(ye)不(bu)會(hui)對(dui)失(shi)調(tiao)電(dian)壓(ya)產(chan)生(sheng)什(shen)麼(me)影(ying)響(xiang)，這(zhe)些(xie)電(dian)路(lu)就(jiu)可(ke)以(yi)不(bu)要(yao)求(qiu)輸(shu)入(ru)端(duan)電(dian)阻(zu)平(ping)衡(heng)。尤(you)其(qi)是(shi)現(xian)在(zai)基(ji)於(yu)CMOS工藝的運放，輸入偏置電流都是幾個pA
，加不加平衡電阻的影響就微乎其微了
