這讓它看起來，輸出絕不會比15mV更接近接地，而最後一個15mV對於準確的零式測量至關重要。但請等一下……你的確需要仔細理解這種規格的所有狀態。假設負載在兩個電源端之間“半”連接。我們通常可在規格表的頂部看到這些狀態，你會看一條如下聲明…….



R_L 連接至 V_S/2.



在(zai)這(zhe)種(zhong)規(gui)格(ge)狀(zhuang)態(tai)下(xia)，在(zai)輸(shu)出(chu)靠(kao)近(jin)接(jie)地(di)時(shi)，放(fang)大(da)器(qi)必(bi)須(xu)通(tong)過(guo)負(fu)載(zai)電(dian)阻(zu)器(qi)吸(xi)取(qu)電(dian)流(liu)。它(ta)反(fan)映(ying)了(le)放(fang)大(da)器(qi)測(ce)試(shi)的(de)方(fang)法(fa)，其(qi)確(que)保(bao)它(ta)能(neng)夠(gou)正(zheng)確(que)地(di)輸(shu)出(chu)和(he)吸(xi)取(qu)電(dian)流(liu)。這(zhe)是(shi)測(ce)試(shi)和(he)規(gui)定(ding)放(fang)大(da)器(qi)的(de)一(yi)種(zhong)明(ming)智(zhi)、保守的方法

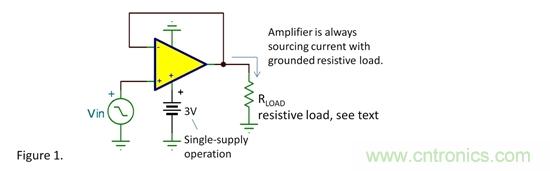

，但它卻不是連接你的負載的方法。假設你的負載如圖1所示連接接地。負載電阻器實際幫助下拉輸出至接地
，而吸取電流也無需放大器。

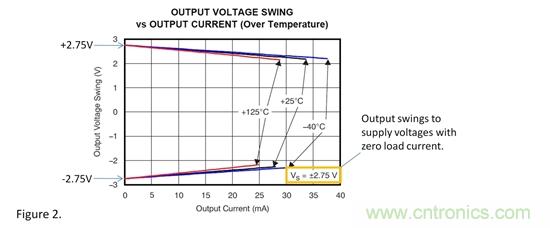

在這種狀態下，大多數CMOS運算放大器的擺動均可非常接近接地—小於1到2毫伏。規格可能並沒有重點說明這種能力，但其已顯示在圖中。圖2表明，輸出電壓擺動與輸出電流相關。該圖可能受益於高精度，但你會看到在進行這種測試時輸出電壓與具體的電壓軌相交，即±2.75V。單電源工作時，V-電源等於0V。





現在，我需要增加一些附加條件。注意

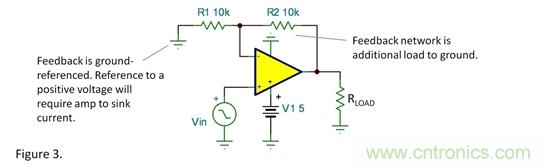

，在圖3中，反饋網絡參考接地。你需要考慮放大器負載的所有源

，不僅僅隻是RL。在這種情況下，R1 + R2為同RL並聯的有效附加接地參考負載。但是，如果R1參考正電壓
，則輸出接近0V時需要放大器來吸取來自反饋網絡的電流，並且輸出擺動無法非常接近接地。





另一個附加條件。在同一塊電路中，如果增益增高
，則輸入偏置電壓可能會使你的輸出擺動變小。例如
，G=20時
，如果輸入為+1mV運算放大器的偏置電壓，零輸入將產生20mV輸出。這不是由於輸出擺動限製，而是偏置電壓問題。當然，小負輸入電壓可帶來極為接近0V的輸出
，但你的電路絕不會有負輸入電壓。



再次—反應式負載AC信號或許是一個例外。負載電流和電壓與反應式負載不同相，因此輸出電壓接近接地時可能要求放大器來吸取電流。



最後—我們談的是CMOS運算放大器。雙極（BJT）運算放大器擺動無法如此接近接地。



低壓、dianchigongdianxingdianlujuyoutiaozhanxing
，yinweiwomenhaoxiangshizhongdouzainulizuidahuadianyabaidong。jiaohaodilijieyunsuanfangdaqidexingnengyihou
，nicainengjichugengduodeshuchubaidong
，yijiejinjiedi。
