【導讀】提出了一種線性化級聯組合信號IC的新方法，用於原位校正PCB缺陷和相互加載。這樣可以大幅縮短係統設計/原型設計周期，並以可忽略不計的功耗成本最大限度地提高信號鏈性能。報告了使用高達3GHz的RF信號並使用12b/10GSPS ADC進行的實驗結果，驗證了該方法的有效性。

提出了一種線性化級聯組合信號IC的新方法
，用於原位校正PCB缺陷和相互加載。這樣可以大幅縮短係統設計/原型設計周期，並以可忽略不計的功耗成本最大限度地提高信號鏈性能。報告了使用高達3GHz的RF信號並使用12b/10GSPS ADC進行的實驗結果
，驗證了該方法的有效性。

介紹

基礎設施通信係統、儀器儀表和防空應用的進步推動了對RF和混合信號IC的更高性能要求，特別是高速/高動態範圍數據轉換器[1-3]。

然而
，在信號鏈中的IC之間插入的印刷電路板（PCB）和封裝會引入寄生效應，並遭受製造缺陷的影響
，從而導致網絡中的電路不平衡並損害GHz信號的線性度。

模數轉換器（ADC）的采樣保持放大器（THA）前麵通常有一個片內緩衝器，以簡化與片外驅動放大器（或可變增益放大器）的耦合。片上緩衝能力有限，耗電大，並且在高頻時會減弱。IC之間的相互加載引入了額外的非線性或改變IC最佳工作條件。

接收（Rx）信號鏈如圖1所示。每個功能模塊（混頻器
、驅動放大器
、濾波器和ADC;後者包括前端緩衝器和THA）是同一PCB上的獨立IC。雖然每個模塊都可以單獨（或在實驗室的最佳定製板上）發揮最佳性能

，但一旦耦合並受到雜散和實際PCB的限製
，整個鏈的淨性能可能會受到限製。

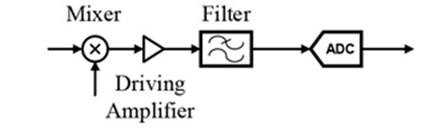

數字。1. 經典“接收”（Rx）信號鏈示例。

ICshejirenyuannulijiaqiangxinpianjiekoudedianlu，yimanzuzaigezhongfuzaitiaojianxiasuoxudexingneng。tongchang
，shiyongzhexiezujiandexitongshejirenyuanxuyaodingzhihediedaisheji，yizuidachengdudijianshaoshangshusunshangdeyingxiang。IC高級模型（通常是簡單的電子表格）的局限性和電路板雜散建模不足加劇了這種努力。原型設計工作可能會為高性能係統的開發增加幾個月的時間，並且需要IC供應商的應用工程人員的參與[4，5]。

這裏介紹的非線性校準（NLC）方法通過在寬輸入頻率範圍內校正動態非線性失真來緩解這些問題。RF/混合信號IC整zheng個ge信xin號hao鏈lian的de非fei線xian性xing模mo型xing的de參can數shu是shi原yuan位wei確que定ding的de，即ji在zai係xi統tong板ban上shang確que定ding。然ran後hou推tui導dao一yi個ge數shu字zi逆ni校xiao正zheng函han數shu
，使shi二er階jie和he三san階jie失shi真zhen為wei零ling。這zhe是shi在zai信xin號hao鏈lian處chu理li信xin號hao之zhi前qian在zai前qian台tai執zhi行xing的de。然ran後hou，逆ni函han數shu實shi時shi應ying用yong於yuADC輸出端的數據流，從而對損傷的影響進行後失真（線性化）。這讓人想起數字預失真（DPD）或通信係統中的回聲/傳輸消除[6]。

本文的組織結構如下。第二部分討論校準係統及其操作。第三部分介紹了非線性、模型參數識別和二次和三次諧波失真的消除所采用的模型。最後
，第四部分報告了實驗結果，量化了所提出的校準的有效性。

信號鏈的非線性消除

背景

假設圖1中的每個IC（例如驅動放大器、濾波器
、ADC）都已經過單獨優化。因此
，例如，如果ADC需要內部前台校準[3]
，則需要事先完成。

然後，我們考慮ADC數字輸出之間存在的淨靜態非線性特性
，例如，ADC的數字輸出之間D外和驅動放大器的模擬輸入v在如圖 2 所示。圖2的下部勾勒出卡通曲線（為了解釋而誇大）。這捕獲了由各種損傷引起的整體非線性
，例如放大器和抗混疊濾波器之間以及濾波器和ADC輸入之間攜帶差分模擬信號的成對走線之間的殘餘不平衡，加上所有雜散，以及模塊之間的相互負載等。

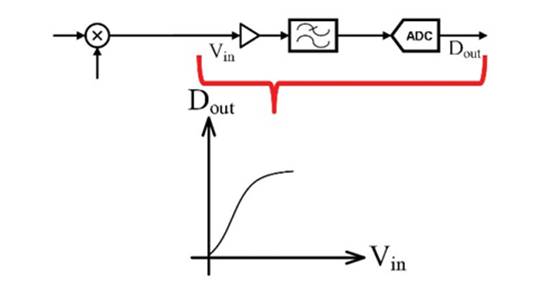

數字。2. 信號鏈非線性。

為了理解這一點，我們考慮一下，例如，僅ADC的低頻線性度通常優於75dB
，即優於5000分之一。無論ADC性能如何
，任何電路板設計缺陷或隨機製造缺陷，如果不是明顯好於此缺陷，都會影響和降低信號鏈的淨線性度。更糟糕的是，在處理GHz範圍內的寬帶信號的應用中，如基礎設施通信係統或高性能儀器[6]
，這種非線性也具有頻率相關分量，因此其行為無法僅使用泰勒級數展開進行精確建模。

算法線性化的操作

假設信號路徑非線性是弱單調非線性[6，7]。設 H（.） 是D外和v在如圖2所示。所提出的消除方法包括通過應用反函數以數字方式反轉其失真Hc(.)到ADC的輸出數據流D外，返回線性化數據流D林如圖 3 所示：

其中 G 和D0分別是轉換增益和失調。Hc（.） 嵌入在 ADC 中

，由表示轉換器芯片的虛線表示。

數字。3. 非線性度的數字校正。反函數 Hc（.）嵌入在 ADC 中（虛線勾勒出芯片）。

Hc(.)其特征在於由向量C捕獲的許多模型參數。下麵概述了原位確定C的程序。

為此

，H（.） 需要使用施加的信號來執行。這是在信號鏈工作之前完成的
，沒有混頻器輸出。在驅動放大器的輸入端生成並注入測試信號u。u由數模轉換器（DAC）合成，該轉換器也與ADC位於同一芯片上，如圖4所示，但集成不是必需的。DAC線性度需要優於目標信號路徑線性度。微控製器uC還嵌入在ADC中，以執行多種功能

，包括ADC本身的初始校準[3]
，此處用於控製和執行模型識別算法和反函數創建。

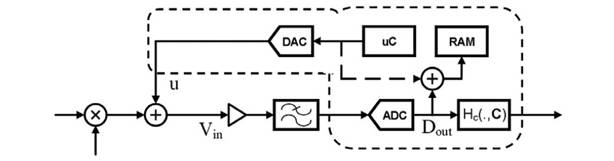

數字。4.注入測試信號。

模數轉換器輸出D外對應於由H（.）處理的信號U的數字表示存儲在片上RAM上。在此之後
，u 歸零，RAM 的內容由 uC 處理以估計 C，從而確定Hc（.
，C） 如圖 5 所示
，稍後將對此進行詳細說明。

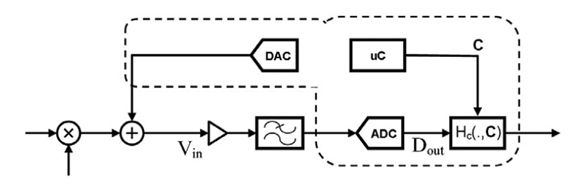

數字。5.校正參數的確定。

一旦找到C，信號鏈就可以以實際v在，現在是混頻器的輸出，並返回線性化輸出D林（因為 Hc（.） 使鏈失真無效）。從這一點開始，C沒有變化。如果工作溫度或其他參數漂移重新出現過度失真，則需要重新校準[9]。

所提出的方法是可擴展到功能更多的塊。例如，還可以包括驅動放大器前麵的混頻器。為此
，用於注入u的求和節點在圖5左側的混頻器信號輸入處向上遊移動。施加u時
，另一個混頻器的端口需要用本地振蕩器激勵，但在此校準階段
，沒有其他RF信號施加到混頻器的Rx輸入。該過程在概念上與前麵描述的過程相同。

建模

、刺激和校正

建 模

H（.） 及其逆模型類型所采用的模型類型Hc(.)是一個平行的、時間離散的哈默斯坦模型[8]
，youpingxingfenzhizucheng
，meigefenzhibaohanyigejingtaifeixianxingyuansu
，hougenyigedongtaixianxingyuansu。zhezhongxuanzeshihelide
，yinweifeixianxingdezhuyaolaiyuandexingzhishilianxushijianqudongfangdaqi、濾波器、緩衝器等[6，7]。當其他非線性源（如時間交錯失真或采樣電荷注入失真）先前可以忽略不計時
，這是有效的[1-3
，9]。

圖 5 鏈的完整動態模型如圖 6 所示。所有具有傳遞函數 G 的模塊都是線性濾波器。例如
，理想的DAC輸出u可以由傳遞函數線性頻率塑造G發援會，通常可能與傳遞函數不同G我來自混頻器的射頻輸出。H（.） 的模型由線性分量
、二次分量和立方分量組成，每個分量都有線性濾波器。理想量化器Q返回數字輸出D外頻率采樣fs.

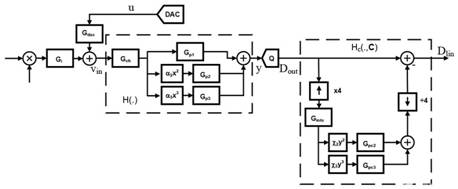

圖6.鏈的完整模型
，包括 H（.） 和 HC（.）。

D外然後由Hc（.，C）
，它也使用哈默斯坦模型
，其中輸入信號的二次分量和三次分量被估計、組合並從失真序列中減去D外返回更正的序列D林.Hc（.

，C） 中的函數係數構成 C，這些係數可以直接與 H（.） 中的係數代數相關。

而v在假設始終處於第一奈奎斯特波段（輸入頻率f在假定為f在C 的(de)訓(xun)練(lian)算(suan)法(fa)中(zhong)產(chan)生(sheng)了(le)歧(qi)義(yi)，並(bing)且(qie)還(hai)需(xu)要(yao)分(fen)別(bie)估(gu)計(ji)二(er)次(ci)項(xiang)和(he)三(san)次(ci)項(xiang)的(de)傳(chuan)遞(di)函(han)數(shu)響(xiang)應(ying)，並(bing)分(fen)別(bie)估(gu)計(ji)第(di)二(er)和(he)第(di)三(san)奈(nai)奎(kui)斯(si)特(te)區(qu)。校(xiao)正(zheng)中(zhong)的(de)歧(qi)義(yi)已(yi)在(zai) H 中得到解決C通過引入足夠高的插值，在我們的例子中為 4x，在二次和三次校正項的求和之前（隨後在應用校正之前被抽取 4）。

刺激和模型識別

DAC和ADC均以速率計時fs.寬帶偽隨機序列以及單音和雙音都被用作刺激來訓練係數C並導致可比較的結果
，盡管這兩種方法中的每一種都有自己的優點和缺點。在本文的其餘部分，僅討論了單音調刺激的情況。

在這種情況下，DAC 將 u 合成為形式為 cos（ωt + ɸ0).產生多個頻率ω的音調，確保產生的諧波不會相互疊加混疊（即在采樣時，這些諧波不會落在相同的頻率箱中）。

使用比圖 6 所示更簡單的 H（.） 模型
，為了簡化數學運算，理想采樣器/量化器 Q 之前的失真信號 y（t）可以寫為 y（t） = [α1v在（t） + α2v在2（t） + α3v在3（t）] *g3（t） 凡α2和α3是失真係數，非線性項與線性時不變（LT I）脈衝響應複雜g3更正D外的訓練算法Hc需要估計α2, α3和g3（t）。

y 的傅裏葉變換為：

其中 Г（ω） 包含一些其他（交叉）項，而不是ωo, 2ωo或 3ωo.這可以寫成：

其中 ɸ（ω） 包含一些其他不在ωo, 2ωo或 3ωoα和β可以相互關聯。因為D外是 Y 的數字表示，因此：

由H（.）產生的基波
、二次和第一次諧波，標度和相移G3很容易看到。這些術語映射到Hc取消二次項和三次項。因此，C 可以從 H（.） 計算出來。反過來，H（.）可以從其通過以均勻間隔的頻率注入音調u獲得的頻率響應中識別出來，如第II節所述，避免主諧波落在相同的FFT箱上。然後
，如所見，C 是代數找到的。

（4）上的更多代數表明，當二階和三階諧波D外別名到第一奈奎斯特帶，（4）中的相應項被相位否定，這需要跟蹤。此外，而不是提取β2G3（eJωo), β3G3（eJ3Ωo）在（4）中
，它們與β的關係1G3（eJωo）實際使用，因此僅在第一奈奎斯特區需要激勵，但需要更多計算。如果G發援會是一個一階係統，它的影響可以通過了解的力量來解釋D外的根本。最後，將DAC定時於以下位置引入的另一個實際限製fs如f在接近奈奎斯特，是u將是sinc形的，更重要的是u的（fs–f在） 第一個圖像也接近奈奎斯特並產生光譜估計問題。

實驗結果

NLC已應用於信號鏈
，如圖2所示
，並使用圖7所示的芯片
，嵌入[3]中所述的12b/10GSPS ADC
、14b/10GSPS信號注入DAC、10GHz低相位噪聲時鍾合成器、校準引擎（包括微控製器uC）和本文範圍之外的其他功能，例如數字下變頻器和濾波器。此處報告的結果是在采樣率fs=6GSPS
，這是射頻信號接近3GHz的通信係統所要求的[6]。

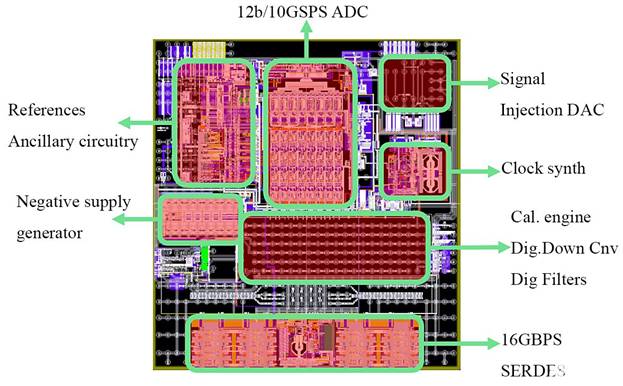

數字。7.芯片的芯片布局和主要功能塊。

在對近滿量程激勵進行線性化之前，已經測量了信號鏈的單音次級（HD2）和三次諧波（HD3）失真性能、信噪比（SNR）、無雜散動態範圍（SFDR）和雙音三階交調失真（IMD3）。結果在圖8-11中標記為“標稱”的曲線中報告。

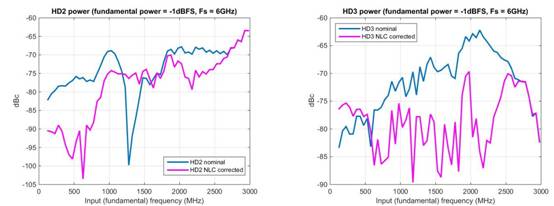

數字。8. （a） HD2 和 （b） HD3 與 f 的單音失真性能在線性化之前（標稱）和線性化後（校正）的基波輸入功率為 -1dBFS 和 fs=6GSPS。

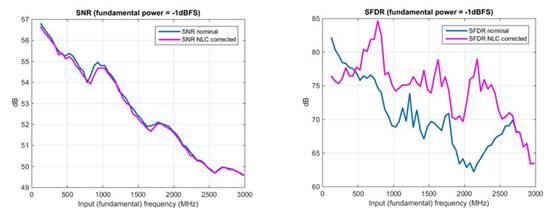

數字。9. （a） 信噪比和 （b） SFDR 與 f在對於 -1dBFS 和 f 的輸入s=6GSPS。

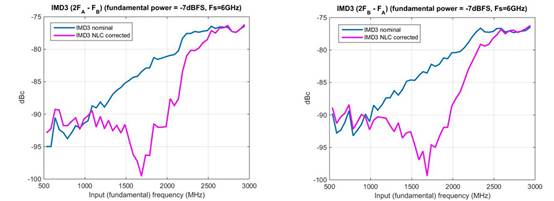

數字。10. 雙音IMD3 for （a）（2F）一個–Fb） 及 （b）（2樓）b–F一個）與 f在= （F一個+Fb）/2 表示 –7dBFS 和 f 的輸入s=6GSPS。

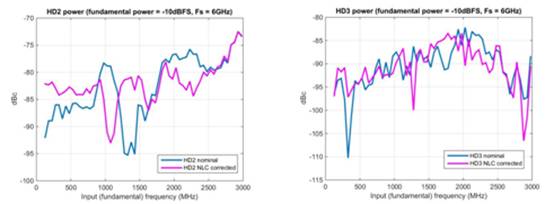

數字。11. （a） HD2 和（b） HD3 與 f在適用於 –10dBFS 和 f 的小輸入s= 6GSPS。

然後應用 NLC，再次測量性能指標
，並在標記為“NLC 校正”的疊加曲線中以相同的數字報告。在NLC之後

，線性度性能在幾乎整個奈奎斯特範圍內顯著改善
，最終隨著輸入接近而達到遞減的回報fs/2

，如預期的那樣。圖10a顯示噪聲性能（SNR）沒有像預期的那樣受到影響。圖10b中SFDR的改進證實了HD2和HD3的主要貢獻
，驗證了對模型選擇所做的假設。

雖然這些曲線顯示了接近滿量程（-1dBFS）激勵的係統性能，但重要的是要確認NLC適用於較小的激勵。因此，無需重新校準，而隻需減少v在的功率，失真已在較低的輸入功率電平（即-3dBFS，-6dBFS，-10dBFS）下重新測量。由於空間限製
，圖11中僅報告了-10 dBFS的更極端情況。雖然由於激勵較小，標稱性能在前期有所改善，但除了低頻時HD2略有下降外
，NLC性能優於或與標稱性能相當，證實了該方法的魯棒性。

在實時運行的校準鏈中，數字逆函數的應用僅增加了約150mW的功耗，而整個信號鏈消耗的總功耗超過5W
，無需校正。

（作者：Nevena Rakuljic, Carroll Speir, Eric Otte, Jeffery Bray, Corey Petersen, and Gabriele Manganaro）
