【導讀】斬波穩定技術（Chopper Stabilization）是消除放大器低頻噪聲與直流誤差的核心技術，尤其針對儀表放大器的1/f噪聲（粉紅噪聲）和輸入失調電壓（Vos）
，可將其影響降低至μV級甚至nV級。其原理基於信號調製-放大-解調的頻域處理方法，結合動態校準機製，突破傳統放大器的噪聲極限。

斬波穩定技術（Chopper Stabilization）是消除放大器低頻噪聲與直流誤差的核心技術
，尤其針對儀表放大器的1/f噪聲（粉紅噪聲）和輸入失調電壓（Vos），可將其影響降低至μV級甚至nV級。其原理基於信號調製-放大-解調的頻域處理方法，結合動態校準機製，突破傳統放大器的噪聲極限。

一
、斬波穩定技術的基本原理

1. 信號調製（Chopping）

將輸入信號通過方波調製器上移至高頻區域
，避開1/f噪聲的主要能量段（通常為0.1Hz~100Hz）。例如：

●調製器結構：MOS開關陣列交替反轉輸入信號極性，調製頻率（f_CHOP）通常為幾百Hz到數kHz（如400Hz）。

●調製效果：輸入信號（基帶）被“搬移”至高頻頻段（f_CHOP±f_IN），而放大器本身的1/f噪聲仍集中在低頻段。

2. 放大過程

調製後的高頻信號經過主放大器放大，此時：

●主放大器噪聲特性：1/f噪聲和失調電壓仍位於低頻段，未被調製過程影響。

●高頻信號與低頻噪聲分離：有用信號處於高頻
，而噪聲和失調處於低頻，在頻域上實現隔離。

3. 解調與低通濾波

放大後的信號通過解調器（同頻方波）恢複至基帶，並通過低通濾波器（LPF）提取有用信號：

●解調器同步反轉：將高頻信號還原至基帶，同時將主放大器的失調電壓與低頻噪聲調製到f_CHOP頻段。

●低通濾波：濾除高頻成分（包含被搬移的噪聲）

，保留原始低頻信號。

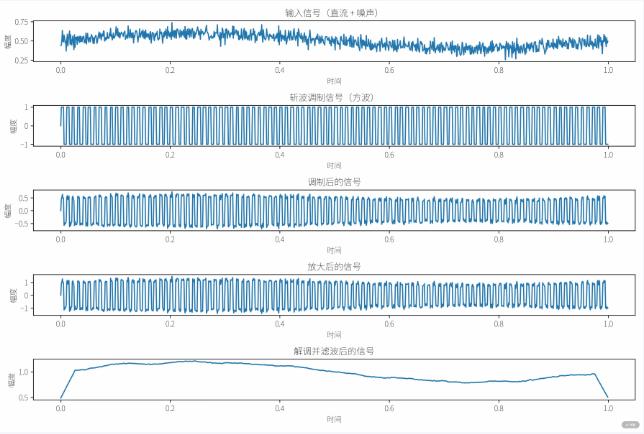

（圖示：輸入信號經過調製-放大-解調後的波形變換）

二、斬波技術的核心實現步驟

以ADI的AD8637斬波穩定儀表放大器為例
，其關鍵模塊包括：

1. 輸入調製器：MOS開關陣列，將輸入信號以400Hz頻率切換極性。

2. 增益級：低噪聲放大器（LNA）
，增益設為1000倍。

3. 輸出解調器：與輸入調製器同步的反向開關網絡。

4. 動態補償網絡：消除殘餘紋波（Ripple Rejection Loop）。

信號流示例：

●原始信號：10μV @ 10Hz

●調製後信號：10μV @ 400Hz ±10Hz

●增益級輸出：10mV @ 400Hz ±10Hz

●解調後信號：10mV @ 10Hz（有效信號）+ 10mV @ 800Hz（噪聲）

●低通濾波（截止頻率100Hz）後：輸出10mV @ 10Hz，噪聲峰峰值<1μV。

三、對噪聲與失調的抑製機製

●1/f噪聲消除

1/f噪聲能量集中在低頻段
，被解調後搬移至f_CHOP±f_NOISE（如400Hz±10Hz），通過低通濾波器（LPF）大幅衰減
，等效輸入噪聲密度可降至30nV/√Hz。

●失調電壓校準

輸入失調電壓（Vos）被調製為交流信號（幅值=2×Vos，頻率=f_CHOP）
，通過LPF後平均值為零。AD8637的殘餘失調電壓<1μV。

●溫度漂移抑製

斬波頻率遠高於溫度漂移的變化速率，使漂移誤差被動態平均化。例如，AD8629的溫度漂移係數為0.01μV/℃。

四、技術挑戰與優化方案

1. 殘餘紋波（Chopper Ripple）

●成因：調製/解調非理想同步或時序誤差導致的殘餘高頻分量。

●解決：

        引入Ripple Reduction Loop（RRL）
，通過反饋抵消紋波。

       提高開關切換速度，降低開關電荷注入（Charge Injection）。

2. 帶寬限製

●信號帶寬受限於斬波頻率的1/10（奈奎斯特準則）
，若f_CHOP=400Hz，則有效信號帶寬需<40Hz。

●擴展方案：采用多通道並行斬波（如交錯調製）

，或結合自動調零（Auto-Zero）技術拓寬帶寬。

3. 電磁幹擾（EMI）

●高頻斬波信號可能輻射幹擾其他電路。

4. 抑製方法：

●差分調製路徑對稱布局，抵消共模輻射。

●集成片上濾波電容（如AD8629內置10pF電容）。

五、斬波穩定技術的典型應用

1. 生物電信號采集

●例如心電圖（ECG）檢測中，AD8233通過斬波技術將0.5mV心電信號的等效輸入噪聲降至0.3μVpp，實現醫療級精度。

2. 高精度傳感器

●工業稱重傳感器采用LTC1052
，利用斬波穩定消除應變片的μV級失調漂移，24小時漂移<1μV。

3. 精密測量儀器

●吉時利（Keithley）2182A納伏表內置斬波放大器，分辨率達10nV，用於材料電阻率測量。

六
、與其他技術的對比

總結

斬波穩定技術通過信號頻域搬移與動態校準的結合
，實現了對低頻噪聲和直流誤差的“靶向清除”。對於需要μV級精度的應用場景（如醫療電子、工業傳感），該技術是突破傳統放大器性能極限的關鍵。未來，隨著開關速度提升（如GaN MOS技術）和自適應算法的引入，斬波穩定技術將在更寬帶寬與極低功耗之間實現平衡，推動精密測量進入亞微伏時代。
