中心議題：

• 電力無線測溫係統項目概況
• 電力無線測溫係統組成
• 電力無線測溫係統產品特點

解決方案：

• 基於物聯網的電力無線測溫係統解決方案

1、項目概況

電力行業經常發生電力電纜heshebeiyinguoreeryinqihuozai，daozhidamianjidedianlanshaosunheshebeisunhuaierbeipotingji
，duanshijianneiwufahuifushengchan
，congerzaochengzhongdajingjisunshi。tongguoshigudefenxi，yinqidianshebeiguorehehuozaifashengdezhijieyuanyinshidianlanzhongjianjietouzhizuozhiliangbuliang、壓接頭不緊、接觸電阻過大，長期運行造成的電纜頭過熱
、燒穿絕緣等。電纜中間接頭的壓接質量好壞
，隻能在運行中發現，運行時間越長越容易發生過熱燒穿事故
，統計表明建設10年後的變電站
，基建時製作的電纜頭90％以上均因質量不良引發故障而更換。

電站設備需要監測溫度的具體位置包括：導電母排接頭、高壓開關櫃觸頭、刀閘開關、幹式變壓器、箱式變電站等設備的表麵，這些測溫位置的特點是：

（1）需要測溫的檢測點多：初步統計一個220KV變電站的各種電纜接頭達數千個。

（2）檢測點的位置千差萬別：有的在室內
、有的在室外
；有的在控製櫃內、有的裸露在高空。

（3）檢測點的電壓高達幾十萬伏，電流幾十安培甚至上百安培，設備周圍分布著極強的電磁場幹擾。

由此可見
，這些檢測點根本不能使用常規有線方式對其進行溫度檢測。

工業物聯網專家中科院沈陽自動化研究所與產品推廣實踐者金德創科技在實際應用中采用工業控製的無線標準WIA有效地解決了這一長期困擾電力行業的特殊應用難題。

2、係統組成

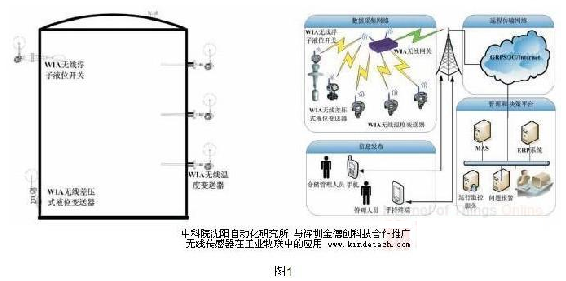

如圖1所示，該係統的基本組成部分包括：

（1）無線溫度傳感器：簡稱采集器

，負責采集監測點的溫度數據，並通過無線方式把采集數據發送出來。

（2）無線網關：負責收集無線溫度傳感器發出的溫度數據，形成局域網
，把所收集的數據通過網絡方式上傳到測溫管理主機。

（3）測溫管理機：簡(jian)稱(cheng)主(zhu)機(ji)，負(fu)責(ze)對(dui)數(shu)據(ju)收(shou)發(fa)終(zhong)端(duan)進(jin)行(xing)工(gong)作(zuo)參(can)數(shu)設(she)定(ding)，自(zi)動(dong)周(zhou)期(qi)地(di)從(cong)終(zhong)端(duan)中(zhong)讀(du)取(qu)所(suo)接(jie)收(shou)的(de)測(ce)溫(wen)數(shu)據(ju)
，並(bing)對(dui)數(shu)據(ju)進(jin)行(xing)分(fen)析(xi)

，發(fa)現(xian)超(chao)過(guo)警(jing)戒(jie)的(de)溫(wen)度(du)或(huo)溫(wen)度(du)發(fa)生(sheng)異(yi)常(chang)波(bo)動(dong)則(ze)即(ji)時(shi)報(bao)警(jing)。測(ce)溫(wen)數(shu)據(ju)可(ke)在(zai)計(ji)算(suan)機(ji)中(zhong)作(zuo)長(chang)期(qi)存(cun)儲(chu)記(ji)錄(lu)，供(gong)隨(sui)時(shi)查(zha)詢(xun)顯(xian)示(shi)。

3
、產品特點

（1）接觸式檢測
，數據準確可靠。

（2）無線溫度監測

wuxiantongxinchedijiejuegaoyageliyupadiannanti，buxuyaozaifuzadedianwanghuanjingxiazengjiaewaidexianlu，jifangbianlexitongdeanzhuangyuweihu，youjianshaoleduidianwanganquanyunxingdeyingxiang
，shixitongdeanquanxing、靈活性得到極大提高。

無線通信選擇工作於2.4-2.5 GHz 工作頻率，對人體無傷害
、對周圍設備無電磁幹擾，符合FCC標準和國家無線管理規定。

（3）連續實時在線監測，無時空盲點。
[page]
4、技術指標

（1）測量溫度範圍：-25 ℃～+125 ℃

（2）測量精度：±0.5℃

（3）溫度反應時間：小於10S

（4）采集器使用壽命：大於5年

（5）監控區域：0～1500米（可擴展）
；

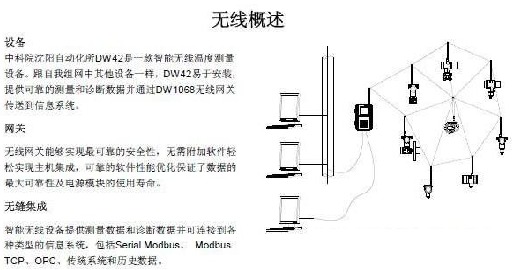

示意圖：

應用範圍：

主要用於國家電力係統220KV及以下各電壓等級的高壓強磁環境下接觸式多點在線溫度監測預警。

其次適用於國家糧庫，冷庫

，貨倉，造紙廠，煤礦
，油田，化工，冶金


，酒廠等行業的溫度/液位/壓力的監測預警。
