ECX-3SX石英晶體


ECX-3SX具有3.57至70.0 MHz的寬頻率範圍，在-10至+70°C溫度範圍具有±50 ppm的出色頻率穩定性
，在+25°C下同樣具有出色的±30 ppm頻率容差
，使得這款晶體產品成為表麵安裝應用的極好選擇

，而現在更提供擴展溫度範圍的選項。此外
，ECX-3SX在+25°C ±3°C下平均老化率僅為5ppm。

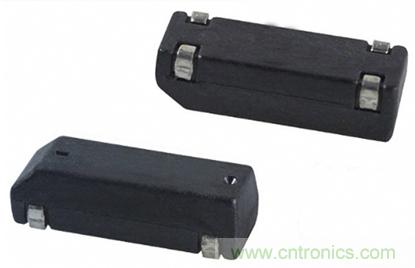

圖1：ECX-3SX石英晶體



這款SMD石英晶體具有業界標準占位麵積12.5 x 4.6 x 3.7 mm，而且可以用作報廢Citizen CM309的普適型替代產品。



ECX-3SX的主要應用包括用於微處理器和通信器件(如RF器件)的參考時鍾。



ECX-3SX SMD石英晶體符合歐盟的RoHS 2和REACH要求，封裝性能達到潮濕敏感度(Moisture Sensitivity Level, MSL)等級1。這款SMD石英晶體的模塑封裝堅固耐用
，以通常用於IC生產的業界標準熱塑性塑料製成。

ECS 亞太區首席執行官Herb Chaney指出：“ECX-3XS晶體是別具吸引力的產品，滿足講究可靠性和穩定性的SMT生產線的要求。這款SMD器件具有寬泛的頻率和溫度範圍，是用途很多的功能產品，並且提供更嚴格容差的選項。現在，微處理器的速度和複雜性快速增加，ECX-3XSdechusewendingxingjiangweiguangfanyingyongsuoxuyao，youqishishejishiyonggaomidudianlubandechanghe，tongchangzaitongxinanlizhong。xuduozhizaoshangjianghuifaxian，jiehesuoyouzhexieyoudian
、緊湊占位麵積和業界標準封裝的ECX-3XS具有巨大吸引力，是走向市場(get-to-market choice)的明智選擇。”





ECS同時宣布提供ECX-32-CKM超小型SMD晶體產品

，具有極其嚴格的容差和可靠性，占位麵積為3.2 x 2.5 mm。CKM型款晶體在+25°C下具有業界領先的±10 ppm頻率容差，並且在-20至+70°C下同樣具有出色的±10 ppm頻率穩定性。

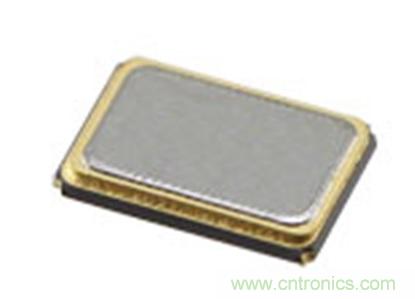

圖2：ECX-32-CKM石英晶體



ECX-32-CKM的超小型3.2 x 2.5 x 0.8 mm (長/寬/高)陶瓷封裝十分適合在高效率SMT生產線製造環境中生產高密度電路板。



ECX-32-CKM晶體完全符合歐盟的RoHS 2和REACH要求，封裝具有潮濕敏感度(MSL)等級1，引線拋光為金(Au)。



ECX-32-CKM的典型應用為高緊湊移動器件的時鍾參考
，其中純淨的無線通信是至關重要的要求，包括低功率無線實施方案，比如ZigBee 等的IEEE 802.15.4標準方案。



Chaney指出：“超小型現在是設計超便攜設備的先決條件
，而信號穩定性就是主要的挑戰，我們的ECX-32-CKM產品為這些環境提供了時鍾參考，其中，穩定的頻率必需保持在非常嚴格的參數範圍內。上市時間(time-to-market)對於這個快速發展的市場領域具有特殊意義

，而ECX-32-CKM將是許多製造商的必備解決方案。”
