NTC電dian熱re調tiao節jie器qi和he模mo擬ni溫wen度du傳chuan感gan器qi是shi用yong於yu大da多duo數shu電dian子zi應ying用yong的de兩liang款kuan常chang用yong溫wen度du檢jian測ce解jie決jue方fang案an。決jue定ding哪na種zhong技ji術shu最zui為wei適shi合he於yu您nin的de應ying用yong是shi一yi項xiang艱jian難nan的de任ren務wu。不bu過guo，我wo會hui告gao訴su您nin一yi些xie應ying該gai拋pao棄qiNTC電熱調節器而要使用模擬溫度傳感器的原因。



圖1顯示了輸出電壓與溫度的比較情況。請注意，NTC電熱調節器要求使用一個電阻網絡
，以幫助線性化其輸出。這是因為
，它們的電阻vs溫度特性呈指數變化。與NTC電熱調節器不同
，模擬溫度傳感器不要求使用任何額外元件
，因為它們擁有虛擬線性輸出電壓。例如，在-50°C到150°C的器件完全工作溫度範圍，德州儀器的LMT87模擬溫度傳感器為整個器件提供虛擬線性輸出電壓。



從圖1所示3條NTC電dian熱re調tiao節jie器qi曲qu線xian可ke以yi看kan出chu，您nin可ke以yi通tong過guo改gai變bian偏pian置zhi電dian阻zu器qi的de值zhi來lai調tiao節jie曲qu線xian線xian性xing部bu分fen的de位wei置zhi。注zhu意yi，這zhe是shi一yi個ge有you限xian範fan圍wei，並bing且qie該gai曲qu線xian在zai低di溫wen和he高gao溫wen下xia開kai始shi飽bao和he。當dang連lian接jie某mou個geADC時
，如果該ADC的分辨率沒有高到足以檢測每攝氏度輸出電壓的變化
，則這種飽和會引起溫度誤差。因此，在完整工作溫度範圍
，NTC電熱調節器的精度往往會更低，通常會需要使用更高分辨率的ADC。

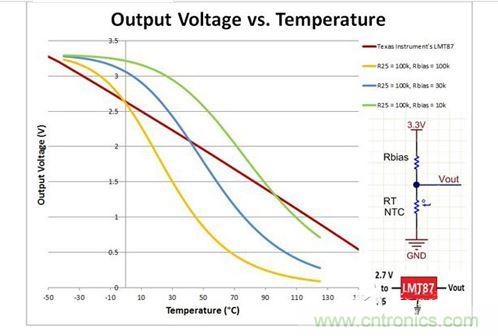

圖1 輸出電壓(V)與溫度(°C)的關係



圖2顯示了電源電流與溫度的關係情況。LMT87典型值為5.4µA，最大值為9µA。NTC電dian熱re調tiao節jie器qi網wang絡luo往wang往wang會hui消xiao耗hao更geng多duo的de功gong率lv，因yin為wei它ta們men的de電dian源yuan電dian流liu要yao強qiang得de多duo，並bing且qie隨sui溫wen度du變bian化hua較jiao大da。請qing注zhu意yi，如ru果guo您nin增zeng加jia偏pian置zhi電dian阻zu器qi的de電dian阻zu
，NTC電熱調節器網絡的電源電流減少。但請記住，還要選擇偏置電阻器來確保預期溫度範圍內的輸出電壓vs溫度曲線為線性。使用模擬溫度傳感器時則可不用進行這種折中和平衡
，因為它們擁有十分恒定的低電源電流和虛擬線性輸出電壓。NTC電熱調節器的另一個缺點是
，工程師們必須考慮自熱效應，因為它會引起其它誤差。

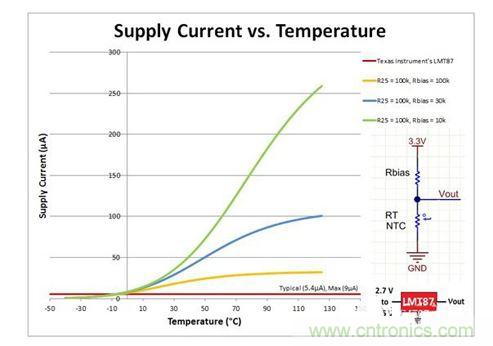

圖2 電源電流(µA)與溫度(°C)的關係



摒棄NTC電熱調節器，轉而使用TI的易用型模擬溫度傳感器，您可以避免遇到許多NTC電熱調節器設計問題。
