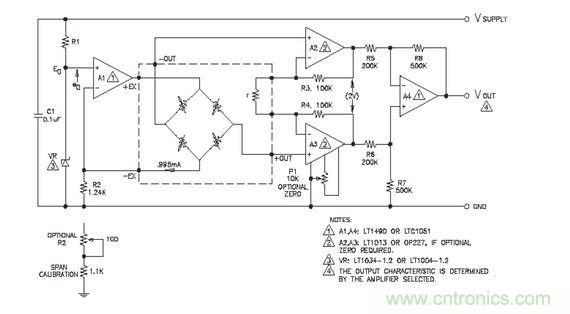

簡(jian)單(dan)的(de)信(xin)號(hao)調(tiao)節(jie)電(dian)路(lu)應(ying)該(gai)允(yun)許(xu)放(fang)大(da)器(qi)的(de)輸(shu)出(chu)與(yu)所(suo)使(shi)用(yong)的(de)傳(chuan)感(gan)器(qi)相(xiang)互(hu)獨(du)立(li)，提(ti)供(gong)互(hu)換(huan)性(xing)和(he)高(gao)電(dian)平(ping)輸(shu)出(chu)並(bing)且(qie)成(cheng)本(ben)低(di)廉(lian)。傳(chuan)感(gan)器(qi)補(bu)償(chang)板(ban)上(shang)的(de)激(ji)光(guang)調(tiao)整(zheng)電(dian)阻(zu)調(tiao)節(jie)外(wai)部(bu)放(fang)大(da)器(qi)的(de)增(zeng)益(yi)使(shi)之(zhi)與(yu)壓(ya)力(li)靈(ling)敏(min)度(du)變(bian)化(hua)歸(gui)一(yi)化(hua)。圖(tu)所(suo)示(shi)信(xin)號(hao)調(tiao)節(jie)電(dian)路(lu)提(ti)供(gong)了(le)用(yong)作(zuo)傳(chuan)感(gan)器(qi)激(ji)勵(li)的(de)精(jing)密(mi)恒(heng)流(liu)源(yuan)和(he)由(you)傳(chuan)感(gan)器(qi)中(zhong)反(fan)饋(kui)電(dian)阻(zu)R 控製增益的儀用放大器。補償電路及0-5V 以外的輸出電壓的詳細討論請參照TN-001 及APP-103 到APP-105



電流源是由±1%帶隙的基準二級管VR 控製，基準電流I0 由下式定義：

　　

I0=（E0-e0）/R2

　　

其中：E0-二級管基準電壓：1.235V±1%（LM385）eo---放大器A1 的偏移 R2---反饋電阻值

　　

選用失調電壓小於1mV 的放大器A1 和公差為±1%的電阻R2，則可產生電流I0=0.996MA，其典型精度為±1.4%。增益調節電阻r 調節為R3=R4=100K 一個2V 的差壓輸出。如果要求零位調節
，使用 OP227 代替LT1013放大器並加上零位電位器P1。零位電壓相對於差動偏聽偏差小於0.5mV 的輸入為±4mV，，這對傳感器偏移的典型值（小於±1mV）而言就約有±3.5mV 的零位需要補償。
