1.家用電器中的觸摸按鍵

觸摸按鍵可在電磁爐等家用電器中使用
，取代機械按鍵。家用電器的用戶界麵（UI）具有防水性。用戶用濕手觸摸電磁爐按鍵是常有的事。同樣，水或食物也有可能掉在電磁爐的UI麵(mian)板(ban)上(shang)。即(ji)使(shi)沾(zhan)上(shang)任(ren)何(he)液(ye)體(ti)
，按(an)鍵(jian)也(ye)能(neng)正(zheng)常(chang)工(gong)作(zuo)。也(ye)就(jiu)是(shi)說(shuo)按(an)鍵(jian)既(ji)不(bu)能(neng)寄(ji)存(cun)假(jia)觸(chu)摸(mo)，也(ye)不(bu)能(neng)在(zai)有(you)液(ye)體(ti)的(de)情(qing)況(kuang)下(xia)停(ting)止(zhi)對(dui)觸(chu)摸(mo)的(de)響(xiang)應(ying)。因(yin)此(ci)在(zai)大(da)量(liang)應(ying)用(yong)中(zhong)
，防(fang)水(shui)性(xing)是(shi)電(dian)容(rong)感(gan)應(ying)按(an)鍵(jian)的(de)一(yi)項(xiang)重(zhong)要(yao)要(yao)求(qiu)。其(qi)次(ci)，對(dui)用(yong)戶(hu)來(lai)說(shuo)按(an)鍵(jian)觸(chu)摸(mo)最(zui)直(zhi)觀(guan)的(de)反(fan)饋(kui)是(shi)音(yin)頻(pin)反(fan)饋(kui)。因(yin)此(ci)
，音(yin)頻(pin)反(fan)饋(kui)功(gong)能(neng)是(shi)另(ling)一(yi)項(xiang)重(zhong)要(yao)要(yao)求(qiu)。

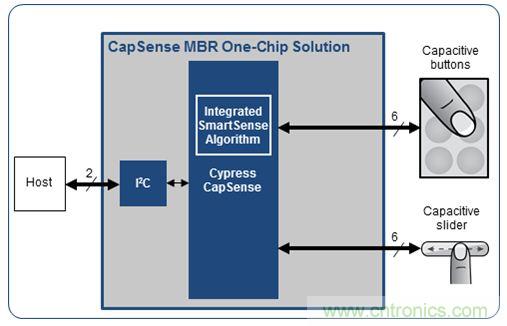

最適合家用電器的MBR器件是采用SOIC封裝的產品。它便於焊接
，因此比QFN封裝更適合家用電器應用。考慮到一款家用電器需要8個按鍵。因此在MBR器件中選擇8個按鍵。盾牌保護（Shield）是(shi)一(yi)項(xiang)由(you)專(zhuan)用(yong)引(yin)腳(jiao)支(zhi)持(chi)的(de)功(gong)能(neng)，該(gai)引(yin)腳(jiao)可(ke)根(gen)據(ju)配(pei)置(zhi)支(zhi)持(chi)多(duo)種(zhong)功(gong)能(neng)中(zhong)的(de)任(ren)何(he)一(yi)種(zhong)。不(bu)僅(jin)要(yao)啟(qi)用(yong)盾(dun)牌(pai)保(bao)護(hu)功(gong)能(neng)，而(er)且(qie)還(hai)必(bi)須(xu)合(he)理(li)設(she)計(ji)布(bu)局(ju)，才(cai)能(neng)使(shi)設(she)計(ji)具(ju)有(you)針(zhen)對(dui)液(ye)滴(di)的(de)防(fang)水(shui)性(xing)。還(hai)有(you)另(ling)一(yi)種(zhong)稱(cheng)為(wei)“防護傳感器”的功能。該功能也必須啟用，才能在UI麵板上有大量水或其它液體流過（或者液體覆蓋整個UI）時(shi)防(fang)止(zhi)按(an)鍵(jian)錯(cuo)誤(wu)觸(chu)發(fa)。在(zai)這(zhe)種(zhong)情(qing)況(kuang)下(xia)，盾(dun)牌(pai)保(bao)護(hu)無(wu)法(fa)阻(zu)止(zhi)錯(cuo)誤(wu)觸(chu)發(fa)。防(fang)護(hu)傳(chuan)感(gan)器(qi)則(ze)可(ke)阻(zu)止(zhi)這(zhe)些(xie)極(ji)端(duan)情(qing)況(kuang)下(xia)的(de)假(jia)觸(chu)摸(mo)。專(zhuan)用(yong)引(yin)腳(jiao)上(shang)支(zhi)持(chi)的(de)另(ling)一(yi)項(xiang)功(gong)能(neng)是(shi)蜂(feng)鳴(ming)器(qi)。啟(qi)用(yong)該(gai)功(gong)能(neng)可(ke)實(shi)現(xian)音(yin)頻(pin)反(fan)饋(kui)。我(wo)們(men)可(ke)根(gen)據(ju)應(ying)用(yong)需(xu)求(qiu)設(she)置(zhi)蜂(feng)鳴(ming)器(qi)驅(qu)動(dong)信(xin)號(hao)的(de)頻(pin)率(lv)，進(jin)而(er)設(she)定(ding)音(yin)頻(pin)反(fan)饋(kui)的(de)音(yin)高(gao)。此(ci)外(wai)
，音(yin)頻(pin)反(fan)饋(kui)的(de)音(yin)長(chang)也(ye)是(shi)可(ke)配(pei)置(zhi)的(de)。

[page]
2.安全係統鍵盤中的觸摸按鍵

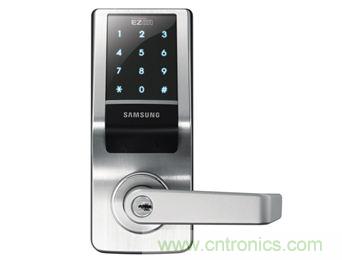

觸摸按鍵也可用於安全係統鍵盤

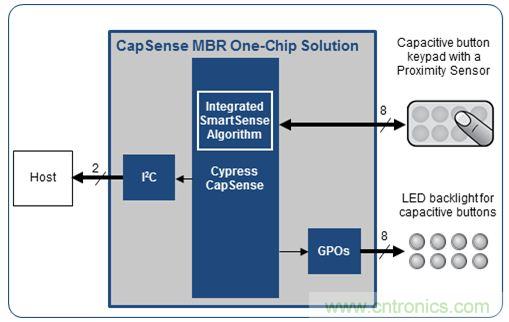

，通常需要6個按鍵和6個對應的LED。此外，接近傳感器還可在用戶的手接近時用來喚醒設備。我們還必須為這些應用選擇一個能支持這麼多傳感器和LED的適當器件。主機不僅可讀取按鍵狀態
，而且還可采取適當行動。在這些應用中

，可使用叫做側鍵抑製 (FSS) 的功能防止一次激活一個以上的按鍵。

如何配置MBR器件：

配置MBR器件需要遵循特定協議。MBR器件提供便於開發人員使用的接口，通過I2C以寄存器形式連接至主機。通過向寄存器映射寫入適當的值，可啟用、禁用或配置器件功能。主機控製器（例如微控製器）或軟件工具（例如用於配置器件的賽普拉斯EZ-Click）可通過I2C訪問該寄存器映射。

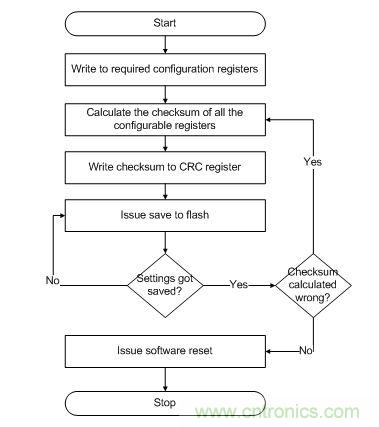

基本協議：

1.寫入寄存器
，以啟用、禁用或配置器件功能
；

2.計算所有可配置寄存器的CRC校驗和，並將該值寫入CRC寄存器
；

3.發出命令，將內容保存至器件的閃存；

4.檢查寄存器映射中的錯誤寄存器，檢驗保存是否成功
；

5.如果保存不成功，請注意錯誤類型並重新保存。根據錯誤類型情況返回步驟2或步驟3
；

6.如果保存成功，通過軟件或硬件發出重置命令，讓配置生效。
[page]

與典型可編程器件不同，MBR器件不需要任何固件開發或詳細設計流程。要讓MBR器件準備就緒，隻需要對該器件進行配置即可。此外，該配置還可通過賽普拉斯EZ-Click定製工具等軟件工具進行簡化。現在，我們來討論配置器件的不同方法以及每種方法的使用時間。

1.通過主機處理器進行配置：

在大多數使用MBR器件的UI應用中
，都有一個主機處理器。該MBR可作為從器件
，而二者之間的通信鏈路則是I2C接口。在這些應用中

，可通過編程主機處理器來配置MBR器件，可分為三種情形：1）在係統每次上電時，2）以規定的速率

，或者3）係統整個生命周期內僅一次。在任何情況下
，都可使用多種方法通過主機處理器進行配置。

應用編程接口（API）可作為軟件組件互相通信的接口。這些都是MBR器件廠商提供的現成API產品，可將其整合在主機處理器固件中。這有助於主機處理器配置MBR器件，開發人員無需掌握配置該器件所需的應用級協議。

電容式感應控製器廠商提供的API分為高級或低級API。高級API又可分成三個類別：

● 配置器件
；
● 讀回係統診斷及生產線數據；
● 讀回運行時的傳感器狀態等數據。
這些API可在MBR設計流程的不同階段使用。

低級API通常是通信（l2C）接口讀寫API。低級API的需要與否視所使用的主機處理器而定。

2.軟件GUI

配置MBR器件的另一種方法是通過GUI來定義設置。賽普拉斯提供的EZ-Click定製工具就是這類工具。這款基於GUI的工具可在設計流程的多個階段加速設計進程。該GUI通常具有配置器件並從器件讀取數據的選項。

為了區分不同的設計階段

，GUI工具通常有不同的選項卡對應於MBR器件所支持的不同類型的功能。例如
，EZ-Click定製工具具有以下分類：

● CapSense傳感器配置；
● 全局配置；
● CapSense輸出；
● 係統診斷。

電容式傳感器配置選項卡用來完成與電容式傳感器有關的設置。對於GPO設she置zhi和he防fang水shui性xing設she置zhi等deng所suo有you非fei傳chuan感gan器qi器qi件jian配pei置zhi設she置zhi而er言yan，可ke使shi用yong全quan局ju配pei置zhi選xuan項xiang卡ka。配pei置zhi完wan成cheng後hou，請qing務wu必bi使shi用yong工gong具ju中zhong的de適shi當dang選xuan項xiang連lian接jie目mu標biao器qi件jian，加jia載zai配pei置zhi。

在設計驗證過程中

，不僅可創建配置，而且GUI還可將設置加載至原型電路板中。CapSense輸(shu)出(chu)和(he)係(xi)統(tong)診(zhen)斷(duan)選(xuan)項(xiang)卡(ka)可(ke)幫(bang)助(zhu)開(kai)發(fa)人(ren)員(yuan)檢(jian)查(zha)設(she)計(ji)是(shi)否(fou)滿(man)足(zu)所(suo)有(you)需(xu)求(qiu)，確(que)認(ren)電(dian)容(rong)式(shi)傳(chuan)感(gan)器(qi)工(gong)作(zuo)是(shi)否(fou)如(ru)願(yuan)。如(ru)果(guo)該(gai)原(yuan)型(xing)還(hai)不(bu)能(neng)工(gong)作(zuo)，這(zhe)兩(liang)個(ge)選(xuan)項(xiang)卡(ka)可(ke)用(yong)來(lai)調(tiao)試(shi)和(he)找(zhao)到(dao)問(wen)題(ti)。在(zai)手(shou)動(dong)閥(fa)值(zhi)模(mo)式(shi)下(xia)，CapSense輸出選項卡還可用來設置閾值。

此外，軟件工具還可在大批量生產過程中協助配置MBR器件。它可生成合適的配置文件，用來與第三方配置工具配合使用
，以配置大量的MBR器件。
