光guang電dian傳chuan感gan器qi是shi一yi種zhong能neng夠gou將jiang可ke見jian光guang信xin號hao轉zhuan換huan為wei電dian信xin號hao的de器qi件jian
，也ye可ke稱cheng為wei光guang電dian器qi件jian，主zhu要yao用yong於yu光guang控kong開kai關guan

，光guang控kong照zhao明ming，光guang控kong報bao警jing領ling域yu中zhong
，對dui各ge種zhong可ke見jian光guang進jin行xing控kong製zhi。

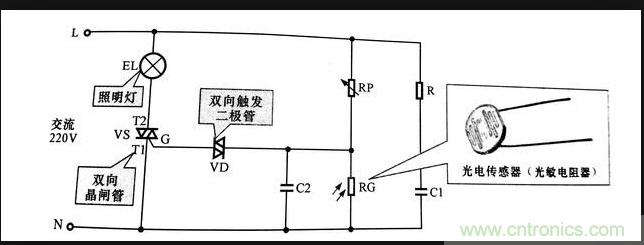

光電傳感器的線路連接圖

　　

從cong上shang圖tu可ke看kan出chu該gai光guang電dian傳chuan感gan器qi采cai用yong的de是shi光guang敏min電dian阻zu器qi作zuo為wei光guang電dian元yuan件jian，光guang敏min電dian阻zu器qi是shi一yi種zhong對dui光guang敏min感gan的de元yuan件jian，其qi電dian阻zu值zhi隨sui入ru射she光guang線xian的de強qiang弱ruo發fa生sheng變bian化hua而er變bian化hua。

　　

當環境光較強時，光電傳感器RG的阻值較小
，使可調電阻器RP與光電傳感器RG處的分壓值變低
，不能達到雙向觸發二極管VD的觸發電壓值
，雙向觸發二極管VD 截止，進而使雙向了晶閘管VS也截止，照明燈EL熄滅。

　　

當環境光較弱時，光電傳感器RG的阻值變大，使可調電阻器RP與光電傳感器RG處的分壓值變高，隨著光照強度的逐漸增強，光電傳感器RG的阻值逐漸變大，當可調電阻器kP與光電傳感器RG處的分壓值達到雙向觸發二個極管VD的觸發電壓時，雙向觸發二極管VD導通，進而觸發雙向品閘管VS也導通，照明燈EL點亮。
